申请日2012.10.12
公开(公告)日2013.02.06
IPC分类号B01D35/30
摘要
本发明涉及一种污水处理过滤器旋转式人孔，其创新点在于：包括人孔固定法兰以及与其铰接的人孔盖，人孔盖圆周面上均匀分布有若干锁紧槽，人孔固定法兰圆周面上设置若干与锁紧槽对应的活动螺栓，活动螺栓的杆体端部可绕垂直于人孔固定法兰的径向平面转动;人孔盖盖住人孔固定法兰后活动螺栓的杆体端部可转动嵌入锁紧槽内，活动螺栓杆体上螺纹连接锁紧螺母;所述活动螺栓与人孔固定法兰通过可拆卸结构连接。本发明的优点在于：需要打开人孔盖时，通过旋转锁紧螺母，将活动螺栓向外转动脱离锁紧槽即可，无需完全拆卸锁紧螺母和螺栓，降低工作量;锁紧人孔盖时则反之进行，安装拆卸方便快捷。
权利要求书
1.一种污水处理过滤器旋转式人孔，其特征在于：包括人孔固定法兰和人孔盖，人孔固定法兰焊接在过滤器壳体侧壁，人孔固定法兰上设置沿人孔固定法兰径向伸出的铰接板A，人孔盖与人孔固定法兰相配，人孔盖上设置沿人孔盖径向伸出的铰接板B，铰接板B和铰接板A通孔铰链轴铰接;人孔盖圆周面上均匀分布有若干锁紧槽，人孔固定法兰圆周面上设置若干与锁紧槽对应的活动螺栓，活动螺栓的杆体端部可绕垂直于人孔固定法兰的径向平面转动;人孔盖盖住人孔固定法兰后活动螺栓的杆体端部可转动嵌入锁紧槽内，活动螺栓杆体上螺纹连接锁紧螺母;所述活动螺栓与人孔固定法兰通过可拆卸结构连接。
2.根据权利要求1所述的污水处理过滤器旋转式人孔，其特征在于：所述可拆卸结构包括轴承座、轴和螺栓，在人孔固定法兰圆周面上铣槽，槽底钻螺栓连接孔，活动螺栓的轴孔内穿轴，轴的两端支承在轴承座内，轴承座通过螺栓固定在槽底。
3.根据权利要求1所述的污水处理过滤器旋转式人孔，其特征在于：所述人孔固定法兰的法兰面上铣有密封槽，密封槽内嵌有密封圈。

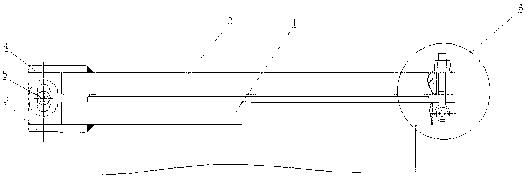

说明书
一种污水处理过滤器旋转式人孔
技术领域
本发明涉及一种污水处理过滤器人孔，特别涉及一种启闭方便快捷的污水处理过滤器旋转式人孔。
背景技术
污水处理是指使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理过滤器主要用于去除废水中悬浮物及脱落的老化菌体，传统的过滤器人孔采用螺栓固定，等高安装拆卸极为不便，操作效率低，另外，拆卸下的螺栓和螺母需要妥善放置，若螺栓螺母不小心掉落，则需要下至地面重新拾取，增加工作量。
发明内容
本发明要解决的技术问题是提供一种启闭方便快捷的污水处理过滤器旋转式人孔。
为解决上述技术问题，本发明的技术方案为：一种污水处理过滤器旋转式人孔，其创新点在于：包括人孔固定法兰和人孔盖，人孔固定法兰焊接在过滤器壳体侧壁，人孔固定法兰上设置沿人孔固定法兰径向伸出的铰接板A，人孔盖与人孔固定法兰相配，人孔盖上设置沿人孔盖径向伸出的铰接板B，铰接板B和铰接板A通孔铰链轴铰接;人孔盖圆周面上均匀分布有若干锁紧槽，人孔固定法兰圆周面上设置若干与锁紧槽对应的活动螺栓，活动螺栓的杆体端部可绕垂直于人孔固定法兰的径向平面转动;人孔盖盖住人孔固定法兰后活动螺栓的杆体端部可转动嵌入锁紧槽内，活动螺栓杆体上螺纹连接锁紧螺母;所述活动螺栓与人孔固定法兰通过可拆卸结构连接。
进一步的，所述可拆卸结构包括轴承座、轴和螺栓，在人孔固定法兰圆周面上铣槽，槽底钻螺栓连接孔，活动螺栓的轴孔内穿轴，轴的两端支承在轴承座内，轴承座通过螺栓固定在槽底。
进一步的，所述人孔固定法兰的法兰面上铣有密封槽，密封槽内嵌有密封圈。
本发明的优点在于：需要打开人孔盖时，通过旋转锁紧螺母，将活动螺栓向外转动脱离锁紧槽即可，无需完全拆卸锁紧螺母和螺栓，降低工作量;锁紧人孔盖时则反之进行，安装拆卸方便快捷。
