申请日2013.03.02
公开(公告)日2013.08.07
IPC分类号C02F1/02; C02F1/461; C02F9/10
摘要
本实用新型公开一种污水回收再利用装置,包括框架体,所述框架体内部设置有冷却装置以及储水装置,所述冷却装置内部设有蒸发加热装置,所述冷却装置内部设有与所述蒸发加热装置的蒸气出口相接的冷凝管,所述冷凝管的末端与所述储水装置相接,所述框架体上部设有太阳能电池板,所述框架体内部设置有与所述太阳能电池板电连的蓄电池,该蓄电池为所述蒸发加热装置供电。由于本实用新型采用上述结构,其可将污水进行回收再利用,既可以用来供电,又可以用来加工成可饮用水,还可以用来生产H2和O2等可用气体,解决了水资源浪费和易造成环境污染的问题。
权利要求书

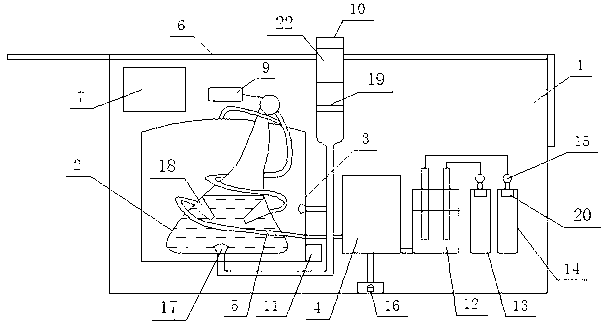

1.一种污水回收再利用装置,其特征在于:包括框架体(1),所述框架体(1)内部设置有冷却装置(3)以及储水装置(4),所述冷却装置(3)内部设有蒸发加热装置(2),所述冷却装置(3)内部设有与所述蒸发加热装置(2)的蒸气出口相接的冷凝管(5),所述冷凝管(5)的末端与所述储水装置(4)相接,所述框架体(1)上部设有太阳能电池板(6),所述框架体(1)内部设置有与所述太阳能电池板(6)电连的蓄电池(7),该蓄电池(7)为所述蒸发加热装置(2)供电。
2.根据权利要求1所述的污水回收再利用装置,其特征在于:所述蒸发加热装置(2)的蒸气出口处安装有一蒸气电机(8),该蒸气电机(8)通过逆变器(9)外供220V或者380V的市电。
3.根据权利要求1所述的污水回收再利用装置,其特征在于:所述框架体(1)上设有与蒸发加热装置(2)和冷却装置(3)连接的污水进水管(10)。
4.根据权利要求3所述的污水回收再利用装置,其特征在于:所述污水进水管(10)上设有抽水装置(22)。
5.根据权利要求3或4所述的污水回收再利用装置,其特征在于:所述污水进水管(10)内部设有净化过滤装置(19)。
6.根据权利要求1所述的污水回收再利用装置,其特征在于:所述框架体(1)外设有与所述储水装置(4)相接的水龙头(16)。
7.根据权利要求1所述的污水回收再利用装置,其特征在于:所述蒸发加热装置(2)内部设置有温控开关(11)。
8.根据权利要求1所述的污水回收再利用装置,其特征在于:所述框架体(1)内部还设有电解水装置(12)以及与其相连的H2储气罐(13)和O2储气罐(14)。
9.根据权利要求8所述的污水回收再利用装置,其特征在于:所述H2储气罐(13)和O2储气罐(14)上均设有压力表(15)。
10.根据权利要求8或9所述的污水回收再利用装置,其特征在于:所述框架体(1)设有分别与所述H2储气罐(13)和O2储气罐(14)相连的H2出口和O2出口。
说明书
污水回收再利用装置
技术领域
本实用新型属于污水处理领域,具体涉及一种污水回收再利用装置。
背景技术
目前生活污水和雨水由于成分复杂,专业处理投资巨大,通常直接排放,一是造成大量水资源的浪费,二是造成了环境污染。
发明内容
本实用新型所要解决的技术问题便是针对上述现有技术的不足,提供一种污水回收再利用装置,它能够对污水进行回收再利用,解决水资源浪费和易造成环境污染的问题。
本实用新型所采用的技术方案是:一种污水回收再利用装置,包括框架体,所述框架体内部设置有冷却装置以及储水装置,所述冷却装置内部设有蒸发加热装置,所述冷却装置内部设有与所述蒸发加热装置的蒸气出口相接的冷凝管,所述冷凝管的末端与所述储水装置相接,所述框架体上部设有太阳能电池板,所述框架体内部设置有与所述太阳能电池板电连的蓄电池,该蓄电池为所述蒸发加热装置供电。
作为优选,所述蒸发加热装置的蒸气出口处安装有一蒸气电机,该蒸气电机通过逆变器外供220V或者380V的市电。
作为优选,所述框架体上设有与蒸发加热装置和冷却装置连接的污水进水管。
作为优选,所述污水进水管上设有抽水装置。
作为优选,所述污水进水管内部设有净化过滤装置。
作为优选,所述框架体外设有与所述储水装置相接的水龙头。
作为优选,所述蒸发加热装置内部设置有温控开关。
作为优选,所述框架体内部还设有电解水装置以及与其相连的H2储气罐和O2储气罐。
作为优选,所述H2储气罐和O2储气罐上均设有压力表。
作为优选,所述框架体设有分别与所述H2储气罐和O2储气罐相连的H2出口和O2出口。
本实用新型的有益效果在于:由于本实用新型采用上述结构,其可将污水进行回收再利用,既可以用来供电,又可以用来加工成可饮用水,还可以用来生产H2和O2等可用气体,解决了水资源浪费和易造成环境污染的问题。
