申请日2012.10.16
公开(公告)日2013.01.09
IPC分类号F25B29/00; F25B49/02; F25B41/06; F25B41/04
摘要
本发明涉及一种空气源和废水源双源热泵三联供机组，包括一个压缩机;通过油气分离器与压缩机连接的热水侧换热器;通过一个四通换向阀与热水侧换热器连接的水源侧换热系统;通过四通换向阀与热水侧换热器连接的空调侧换热系统;以及一个同时与所述四通换向阀、水源侧换热系统、空调侧换热系统、空调侧换热系统、压缩机以及油气分离器连接的热交换式储液器。具有如下优点：1.灵活度高，减少多套制冷、供暖、供热水设备的投入成本和占地面积;2.大大提高了制冷、供暖、供热水效率，降低运行费用;制冷同时冷凝热回收产热水，所产热水免费，同时也提高了制冷效率;3.仅采用电能驱动，减少常规能源的的使用，对环境不会造成任何污染。
权利要求书

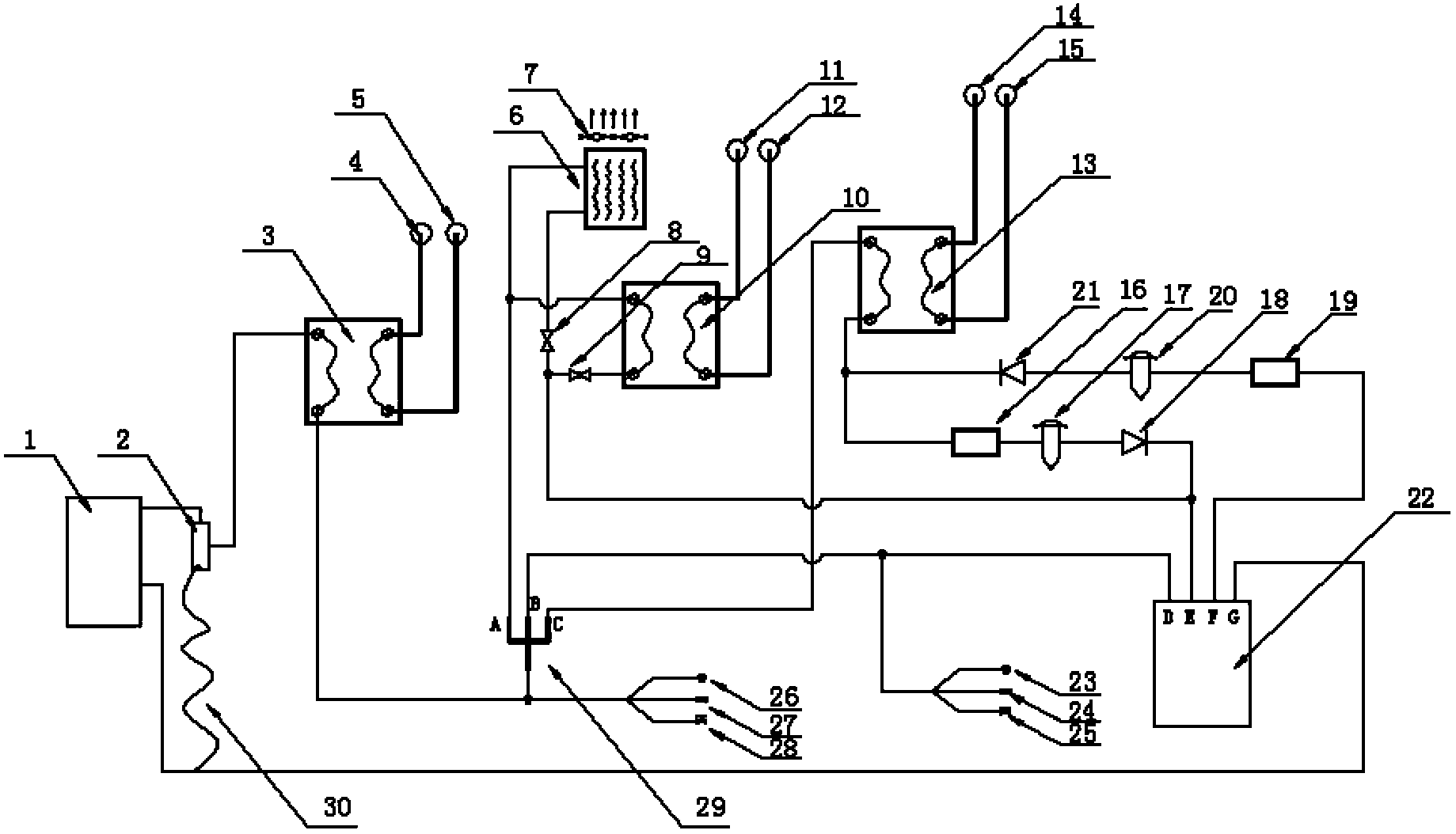

1.一种空气源和废水源双源热泵三联供机组，其特征在于，包括一个压缩 机(1);通过油气分离器(2)与压缩机(1)连接的热水侧换热器(3);通过 一个四通换向阀(29)与热水侧换热器(3)连接的水源侧换热系统;通过四通 换向阀(29)与热水侧换热器(3)连接的空调侧换热系统;以及一个同时与所 述四通换向阀(29)、水源侧换热系统、空调侧换热系统、空调侧换热系统、压 缩机(1)以及油气分离器(2)连接的热交换式储液器(22)。
2.根据权利要求1所述的一种空气源和废水源双源热泵三联供机组，其特 征在于，所述水源侧换热系统包括一个水源侧换热器(10);所述水源侧换热器 (10)的废水源侧出水口接废水源侧出水管(12);水源侧换热器(10)的废水 源侧进水口接废水源侧进水管(11);水源侧换热器(10)的第一端口通过一废 水源侧电磁阀(9)分别与热交换式储液器(22)以及空调侧换热系统连接，水 源侧换热器(10)的第二端口同时连接有四通换向阀(29)以及一个翅片换热 器(6)。
3.根据权利要求2所述的一种空气源和废水源双源热泵三联供机组，其特 征在于，所述空调侧换热系统上设置有空调侧出水口(14)、空调侧进水口(15)、 第一端口以及第二端口;所述第一端口连接在四通换向阀(29)上;第二端口 通过依次连接的第一过滤器(19)、第一膨胀阀(20)以及第一单向阀(21) 同时与所述翅片换热器(6)和热交换式储液器(22)连接;该第二端口还通过 依次连接的第二单向阀(21)、第二过滤器(19)以及第二膨胀阀(20)与热 交换式储液器(22)连接。
4.根据权利要求1所述的一种空气源和废水源双源热泵三联供机组，其特 征在于，热交换式储液器(22)与四通换向阀(29)的连接管路上还设有低压 表(23)、低压控制器(24)以及低压阀(25);该四通换向阀(29)与热水 侧换热器(3)的连接管路上还设有高压表(26)、高压控制器(27)以及高压 阀(28)。
5.根据权利要求1所述的一种空气源和废水源双源热泵三联供机组，其特 征在于，所述热交换式储液器(22)通过毛细管(30)与油气分离器(2)连接。
说明书
一种空气源和废水源双源热泵三联供机组
技术领域
本发明涉及一种热泵供机组，尤其是涉及一种空气源和废水源双源热泵三联供机组。
背景技术
随着社会的发展，能源问题显得尤为紧张，国家每年在空调行业的能源消耗所占总能源消耗的比重越来越大，在空调行业的节能降耗显得尤为重要。传统的空调，在夏季制冷时，主要通过空调内压缩机运行，将室内的热量排放到室外。实践证明，当夏季室外环境温度高于35℃时，空调的运行性能开始出现明显衰减，随着工作环境越来越高，空调制冷效果也越来越差，耗电量也变大。而空调在冬季供暖时，随着环境温度的下降，空调的制热效果也明显变差，这时候要达到供暖目的，不得不采用电辅助加热完成，这样就大大降低了空调制热运行效率增加了耗电量。
发明内容
本发明主要是解决现有技术所存在的技术问题;提供了一种灵活度高，减少多套制冷、供暖、供热水设备的投入成本和占地面积的一种空气源和废水源双源热泵三联供机组。
本发明还有一目的是解决现有技术所存在的技术问题;提供了一种大大提高了制冷、供暖、供热水效率，降低运行费用;制冷同时冷凝热回收产热水，所产热水免费，同时也提高了制冷效率的一种空气源和废水源双源热泵三联供机组。
本发明再有一目的是解决现有技术所存在的技术问题;提供了一种仅采用电能驱动，减少常规能源的的使用，对环境不会造成任何污染的一种空气源和废水源双源热泵三联供机组。
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种空气源和废水源双源热泵三联供机组，其特征在于，包括一个压缩机;通过油气分离器与压缩机连接的热水侧换热器;通过一个四通换向阀与热水侧换热器连接的水源侧换热系统;通过四通换向阀与热水侧换热器连接的空调侧换热系统;以及一个同时与所述四通换向阀、水源侧换热系统、空调侧换热系统、空调侧换热系统、压缩机以及油气分离器连接的热交换式储液器。
在上述的一种空气源和废水源双源热泵三联供机组，所述水源侧换热系统包括一个水源侧换热器;所述水源侧换热器的废水源侧出水口接废水源侧出水管;水源侧换热器的废水源侧进水口接废水源侧进水管;水源侧换热器的第一端口通过一废水源侧电磁阀分别与热交换式储液器以及空调侧换热系统连接，水源侧换热器的第二端口同时连接有四通换向阀以及一个翅片换热器。
在上述的一种空气源和废水源双源热泵三联供机组，所述空调侧换热系统上设置有空调侧出水口、空调侧进水口、第一端口以及第二端口;所述第一端口连接在四通换向阀上;第二端口通过依次连接的第一过滤器、第一膨胀阀以及第一单向阀同时与所述翅片换热器和热交换式储液器连接;该第二端口还通过依次连接的第二单向阀、第二过滤器以及第二膨胀阀与热交换式储液器连接。
在上述的一种空气源和废水源双源热泵三联供机组，热交换式储液器与四通换向阀的连接管路上还设有低压表、低压控制器以及低压阀;该四通换向阀与热水侧换热器的连接管路上还设有高压表、高压控制器以及高压阀。
在上述的一种空气源和废水源双源热泵三联供机组，所述热交换式储液器通过毛细管与油气分离器连接。
因此，本发明具有如下优点：1.灵活度高，减少多套制冷、供暖、供热水设备的投入成本和占地面积;2.大大提高了制冷、供暖、供热水效率，降 低运行费用;制冷同时冷凝热回收产热水，所产热水免费，同时也提高了制冷效率;3.仅采用电能驱动，减少常规能源的的使用，对环境不会造成任何污染。
