申请日2014.11.07
公开(公告)日2015.05.27
IPC分类号G05B19/418
摘要
本实用新型涉及节能环保技术领域，提供了一种分散式污水处理站自动化集中管理系统，包括上位机和多个下位机，所述下位机包括共用PLC模块的溶解氧稳定自控曝气系统和流量可调节污水提升系统，所述PLC模块连接有与上位机无线连接的GPRS模块。所述上位机为计算机，作为主控端远程电脑，接收来自GPRS模块的数据并向其传递控制指令。GPRS模块与移动通讯模块无线连接，操作人员可采用手机可作为上位机的辅助设备，接受来自GPRS模块的信息报警提醒。本实用新型可对分散式污水处理站各项参数进行集中监测、集中控制，现场控制远程控制无缝切换，为管理者提供便利。
权利要求书
1.一种分散式污水处理站自动化集中管理系统，其特征在于包括上位 机和多个下位机，所述下位机包括共用PLC模块的溶解氧稳定自控曝气系 统和流量可调节污水提升系统，所述PLC模块连接有与上位机无线连接的 GPRS模块。
2.根据权利要求1所述的分散式污水处理站自动化集中管理系统，其 特征在于溶解氧稳定自控曝气系统包括溶解氧检测仪、曝气池、PLC模块、 变频器、风机和曝气盘，其中溶解氧检测仪的检测探头和曝气盘设置于曝 气池内，溶解氧检测仪与PLC模块的输入端相连接，PLC模块的输出端与 变频器的输入端相连接，变频器的输出端通过电缆与风机的输入端相连接， 风机的输出端与曝气盘的进气口相连接，溶解氧检测仪连接有控制面板， 控制面板设置有自动挡和手动挡，控制面板的输出端与变频器的输入端和 风机的输入端相连接，控制面板上设置有警报指示灯。
3.根据权利要求2所述的分散式污水处理站自动化集中管理系统，其 特征在于流量可调节污水提升系统包括污水池、PLC模块、污水泵，污水 池通过污水管与污水泵连接，污水管设置有数显电磁流量计、开度阀，开 度阀、污水泵分别与PLC模块电连接，PLC模块与可读取数显电磁流量计 和控制开度阀的控制面板电连接，数显电磁流量计与控制面板电连接。
4.根据权利要求3所述的分散式污水处理站自动化集中管理系统，其 特征在于GPRS模块与移动通讯模块无线连接。
5.根据权利要求4所述的分散式污水处理站自动化集中管理系统，其 特征在于上位机为计算机。
说明书
分散式污水处理站自动化集中管理系统
技术领域
本实用新型涉及节能环保技术领域，具体涉及一种分散式污水处理站 自动化集中管理系统。
背景技术
分散式生活污水处理站自动化水平仅处于城市生活污水处理自动化管 理现场控制级(PLC控制站)及就地控制级。由于资金与专业人员的不足， 现场控制级(PLC控制站)往往无法配备上位机，现场管理员无法根据仪 器检测的参数对污水处理站的PLC程序或设备参数作出相应的调整。各个 污水处理站站点分布离散，且地处偏远，有线通讯存在距离以及费用等相 关问题。若各个污水处理站单独请运营公司，又造成费用、运营模式不统 一，管理不便。
实用新型内容
针对上述技术问题，本实用新型提供了一种分散式污水处理站自动化 集中管理系统，对分散式污水处理站各项参数进行集中监测、集中控制， 现场控制远程控制无缝切换，为管理者提供便利。

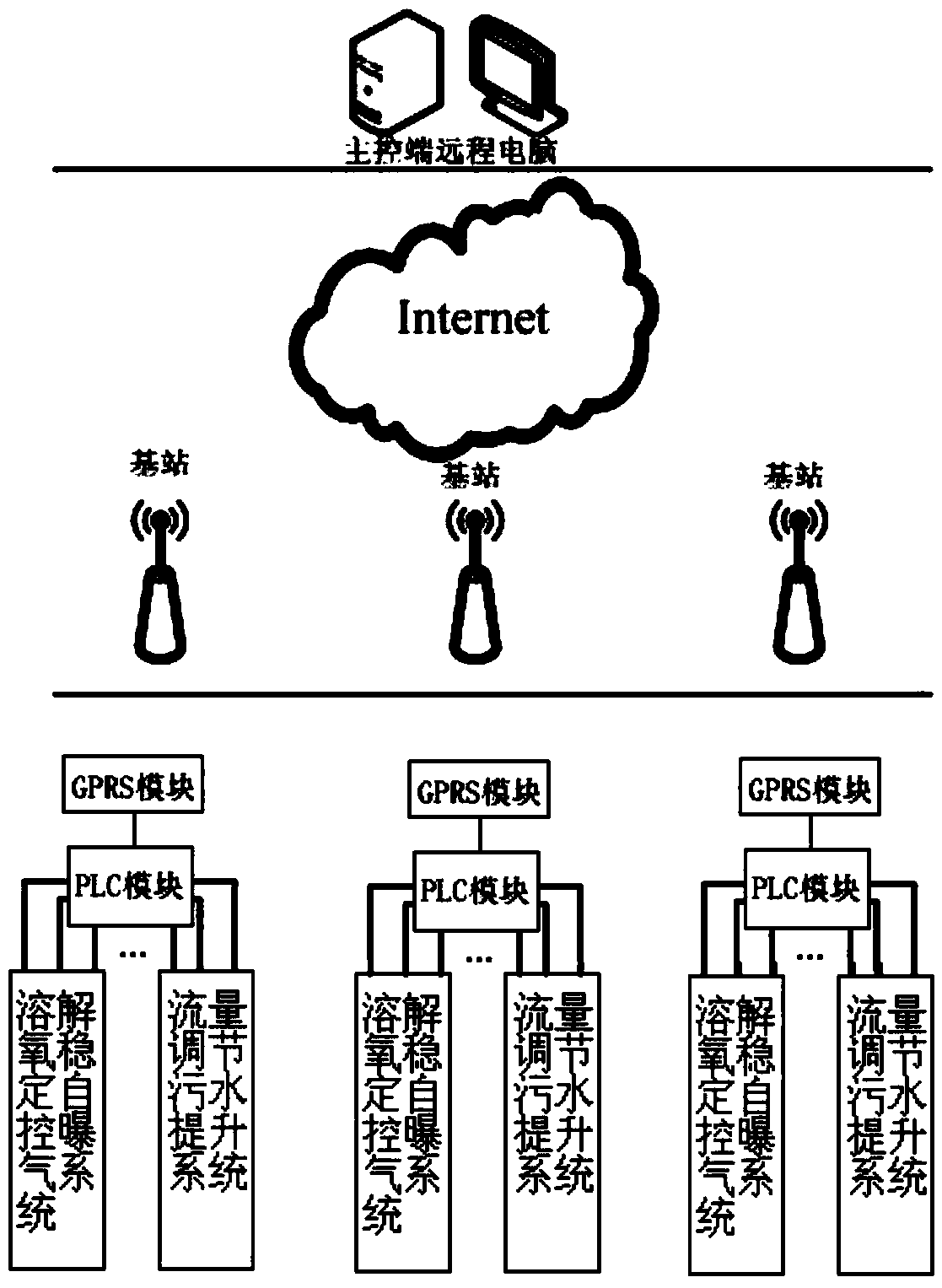

本实用新型提供了一种分散式污水处理站自动化集中管理系统，包括 上位机和多个下位机，所述下位机包括共用PLC模块的溶解氧稳定自控曝 气系统和流量可调节污水提升系统，所述PLC模块连接有与上位机无线连 接的GPRS模块。所述上位机为计算机，作为主控端远程电脑，接收来自 GPRS模块的数据并向其传递控制指令。GPRS模块与移动通讯模块无线连 接，操作人员可采用手机可作为上位机的辅助设备，接受来自GPRS模块 的信息报警提醒。本实用新型中所述的计算机均为普通PC。溶解氧稳定自 控曝气系统和流量可调节污水提升系统共用的PLC模块作为下位机的控制 单元，经GPRS模块接收并执行来自上位机的控制指令，同时将设备的运 行状态数据传递至GPRS模块并由其传递至上位机。
所述溶解氧稳定自控曝气系统包括溶解氧检测仪、曝气池、PLC模块、 变频器、风机和曝气盘，其中溶解氧检测仪的检测探头和曝气盘设置于曝 气池内，溶解氧检测仪与PLC模块的输入端相连接，PLC模块的输出端与 变频器的输入端相连接，变频器的输出端通过电缆与风机的输入端相连接， 风机的输出端与曝气盘的进气口相连接。
所述流量可调节污水提升系统包括污水池、PLC模块、污水泵，污水 池通过污水管与污水泵连接，污水管设置有数显电磁流量计、开度阀，开 度阀、污水泵分别与PLC模块电连接，PLC模块与可读取数显电磁流量计 和控制开度阀的控制面板电连接，数显电磁流量计与控制面板电连接。
本实用新型提供了污水处理站自动化集中管理系统，通过GPRS模块 连接上位机、下位机，形成自动化集中管理系统。所述上位机由用普通PC 安装GiantView组态软件制作监控界面，GPRS模块使用GRM400模块以 3G网络进行数据传输，PLC模块作为下位机的控制三元包括中央处理单元、 数字量输入输出模块、模拟量输入输出模块。上位机的控制单元可实时监 测多个下位机控制设备的运行情况，故障报警状态，传感器检测数值，连 续数值的曲线图以及IO通讯端口的工作情况;同时可控制下位机设备运行， 自动控制时以PLC闭环控制系统运行设备，手动控制时直接键入相关控制 参数，启动运行设备。溶解氧稳定自控曝气系统和流量可调节污水提升系 统共同使用一个PLC模块，节约生产成本的同时利于信息的整合和传递。 GPRS模块采用原装工业级3G模块，专门针对组态软件OPC驱动优化设 计，永远在线、稳定性高、抗干扰强、使用简单。PLC模块采用一类可编 程的存储器，用于其内部程序存储，执行逻辑运算，顺序控制，计数，定 时与算术操作等面向用户的指令，并通过数字量或模拟量输入/输出控制各 种类型的机械设备或生产过程，快捷高效。本实用新型可采用就地与远程 两种操作方式。其中，就地控制方式可随时启停系统，系统运行过程中可 手动操作改变设备运行情况，并随时无缝切换到远程方式;远程控制方式 可随时启停系统，全自动无人值守，直接键入控制参数改变设备运行工况， 并能随时无缝切换到手动方式，操作方便，安全有效。污水处理站出现故 障时，故障信号可经PLC模块和GPRS模块通过3G网络发送给特定手机， 管理者无需实时监视上位机工作画面。
