申请日2014.11.07
公开(公告)日2015.05.13
IPC分类号C02F3/30
摘要

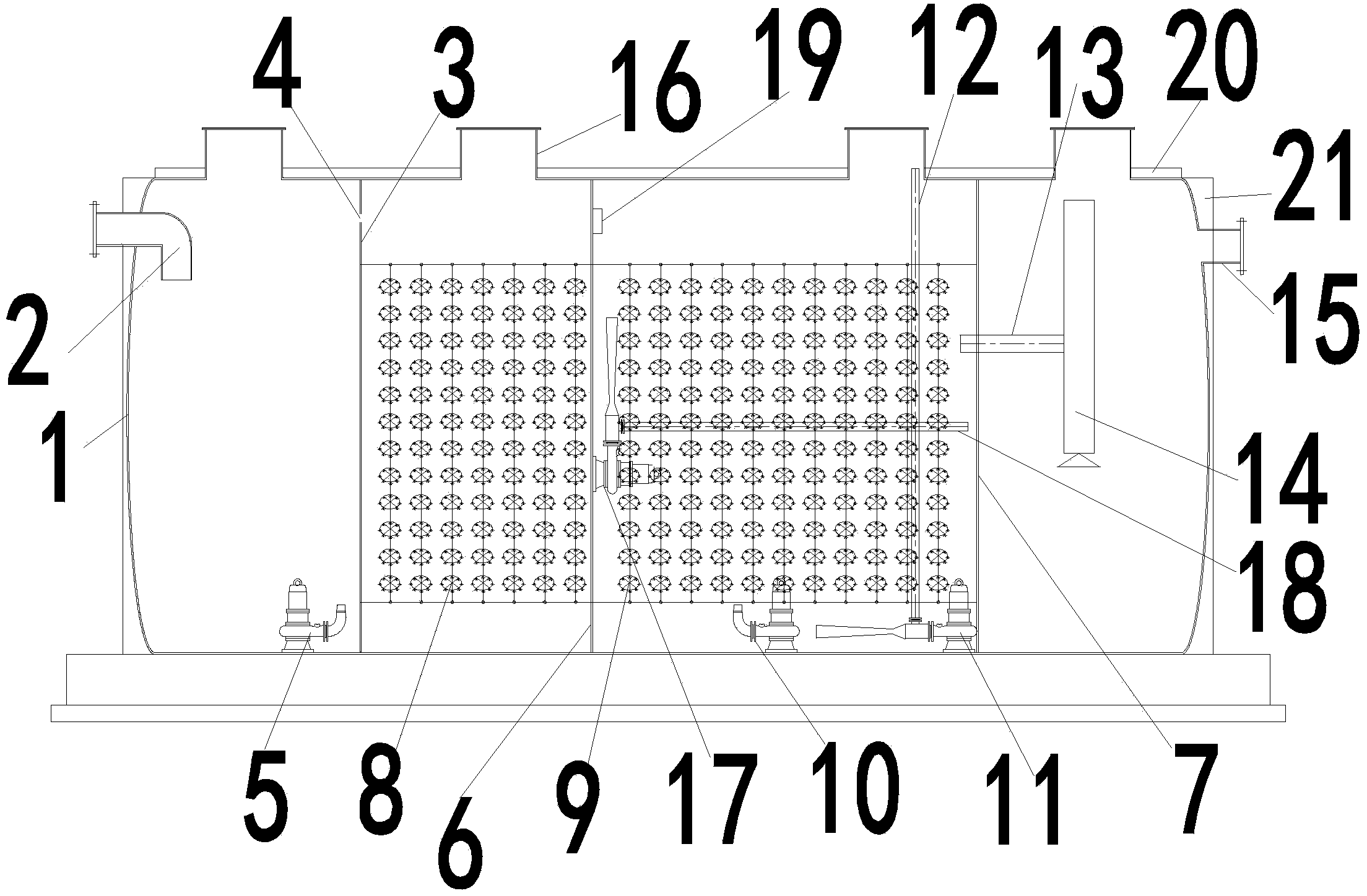

本实用新型公开了一种防臭污水常规动力处理系统，包括罐体、布气管、土壤层、进水管、第一隔水板、通孔、提升泵、多孔板、第二隔水板、第一弹性立体填料、第二弹性立体填料，第二弹性立体填料下部从左到右分别设置混合液回流泵及第一射流曝气机，第一射流曝气机的第一曝气管垂直向上，第二射流曝气机横向设置在多孔板上，第二射流曝气机的第二曝气管水平设置，多孔板上部设有PH值传感器，第二隔水板上连接第一出水管一端，第一出水管另一端连接沉淀布水装置，罐体右侧设置第二出水管，罐体外表面设置保温耐腐层。本实用新型具有结构简单、造价便宜、使用效果好、维护简单、推广方便、处理效率高、除臭效果好及节能环保等特点。
权利要求书
1.一种防臭污水常规动力处理系统，其特征在于：包括罐体，罐体顶部 设置若干布气管，布气管周边设置土壤层，罐体左侧设置进水管，进水管进 口端呈水平设置，进水管出水端呈垂直设置，进水管右侧设置第一隔水板， 第一隔水板上部开设有通孔，第一隔水板与罐体左侧之间底部设有提升泵， 第一隔水板右侧设置多孔板，多孔板右侧设置第二隔水板，第一隔水板与多 孔板之间设置第一弹性立体填料，多孔板与第二隔水板之间设置第二弹性立 体填料，第二弹性立体填料下部从左到右分别设置混合液回流泵及第一射流 曝气机，第一射流曝气机的第一曝气管垂直向上，第二射流曝气机横向设置 在多孔板上，第二射流曝气机的第二曝气管水平设置，多孔板上部设有PH值 传感器，第二隔水板上连接第一出水管一端，第一出水管另一端连接沉淀布 水装置，罐体右侧设置第二出水管，罐体外表面设置保温耐腐层。
2.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述罐体的顶部开设若干人孔。
3.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述进水管出水端设置粗格栅，间隙距离为42mm。
4.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述第一弹性立体填料和第二弹性立体填料的高度为2020mm。
5.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述第一弹性立体填料的宽度为1510mm，第二弹性立体填料的宽度为2510mm。
6.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述多孔板的孔径为14mm。
7.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述混合液回流泵设于第二弹性立体填料下部的中间位置，第一射流曝气机紧 靠第二隔水板设置。
8.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述沉淀布水装置为斜管沉底布水池。
9.根据权利要求1所述的防臭污水常规动力处理系统，其特征在于：所 述第二射流曝气机设于多孔板的中间位置。
说明书
一种防臭污水常规动力处理系统
技术领域
本实用新型涉及生活污水处理技术，具体来说是一种防臭污水常规动力 处理系统。
背景技术
国内对农村生活污水处理技术的研究较国外发达国家晚，近年来，随着地 方经济实力的增强，尤其是发达省份在经济发展到一定阶段以后，逐步认识 到农村生活污水处理问题的重要性，并开始采用一些实用、合理、低能耗和 低运行费用的技术来处理污水;一些人口密集的欠发达地区也认识到，如果 不对农村生活污水采取有效处理，会触发农村医疗和经济建设等方面的系列 问题，甚至造成传染病的产生与扩散，因此，国内一些地区对农村污水的处 理技术方法进行了实践探索，并取得了一定的效果。
我国农村生活污水主要具有以下特点：
(1)分布面广、分散。村庄分散的地理分布特征造成污水分散，难于收集。
(2)来源多。除了来自人粪便、厨房产生的污水外，还有家庭清洁、生活 垃圾堆放渗滤而产生的污水。例如，太湖洗衣废水占生活污水的21.6%，巢湖、 滇池大约为17.9%。
(3)增长快。随着农民生活水平的提高以及农村生活方式的改变，生活污 水的产生量也随之增长。
(4)处理率低。以浙江省丽水市的农村污染情况为例，每年全市农村人粪 尿产生总量约180万吨，经化粪池处理的量约为23.03万吨，处理率仅为 12.9%。
结合现有技术中的结构，存在以下技术问题：
(1)、处理效果不佳;
(2)、速度不够快;
(3)、推广较为困难;
(4)、曝气不均匀;
(5)、臭气不容易解决。
实用新型内容
本实用新型的目的在于克服以上现有技术存在的不足，提供了一种结构 简单、造价便宜、使用效果好、维护简单、曝气均匀、处理效率高及节能环 保的防臭污水常规动力处理系统。
为了达到上述目的，本实用新型采用以下技术方案：一种防臭污水常规 动力处理系统，包括罐体，罐体顶部设置若干布气管，布气管周边设置土壤 层，罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂直 设置，进水管右侧设置第一隔水板，第一隔水板上部开设有通孔，第一隔水 板与罐体左侧之间底部设有提升泵，第一隔水板右侧设置多孔板，多孔板右 侧设置第二隔水板，第一隔水板与多孔板之间设置第一弹性立体填料，多孔 板与第二隔水板之间设置第二弹性立体填料，第二弹性立体填料下部从左到 右分别设置混合液回流泵及第一射流曝气机，第一射流曝气机的第一曝气管 垂直向上，第二射流曝气机横向设置在多孔板上，第二射流曝气机的第二曝 气管水平设置，多孔板上部设有PH值传感器，第二隔水板上连接第一出水管 一端，第一出水管另一端连接沉淀布水装置，罐体右侧设置第二出水管，罐 体外表面设置保温耐腐层。
所述罐体的顶部开设若干人孔。
所述进水管出水端设置粗格栅，间隙距离为42mm。
所述第一弹性立体填料和第二弹性立体填料的高度为2020mm。
所述第一弹性立体填料的宽度为1510mm，第二弹性立体填料的宽度为 2510mm。
所述多孔板的孔径为14mm。
所述混合液回流泵设于第二弹性立体填料下部的中间位置，第一射流曝 气机紧靠第二隔水板设置。
所述沉淀布水装置为斜管沉底布水池。
所述第二射流曝气机设于多孔板的中间位置。
本实用新型相对于现有技术，具有如下的优点及效果：
1、本实用新型包括罐体，罐体顶部设置若干布气管，布气管周边设置土 壤层，罐体左侧设置进水管，进水管进口端呈水平设置，进水管出水端呈垂 直设置，进水管右侧设置第一隔水板，第一隔水板上部开设有通孔，第一隔 水板与罐体左侧之间底部设有提升泵，第一隔水板右侧设置多孔板，多孔板 右侧设置第二隔水板，第一隔水板与多孔板之间设置第一弹性立体填料，多 孔板与第二隔水板之间设置第二弹性立体填料，第二弹性立体填料下部从左 到右分别设置混合液回流泵及第一射流曝气机，第一射流曝气机的第一曝气 管垂直向上，第二射流曝气机横向设置在多孔板上，第二射流曝气机的第二 曝气管水平设置，多孔板上部设有PH值传感器，第二隔水板上连接第一出水 管一端，第一出水管另一端连接沉淀布水装置，罐体右侧设置第二出水管， 罐体外表面设置保温耐腐层，具有结构简单、造价便宜、使用效果好、维护 简单、曝气均匀、处理效率高、防止臭气外溢及节能环保等特点。
2、本实用新型中的罐体顶部设置若干布气管，布气管周边设置土壤层， 当恶臭成份通过土壤层溶解于土壤所含的水份中，进而由于土壤的表面吸附 作用及化学反应转入土壤，最终被其中的微生物分解而达到脱臭目的，此种 土壤为普通土壤加上活性炭及生物除臭剂。
3、本实用新型中的罐体的顶部开设若干人孔，可以方便检测和维修，提 高使用效率。
4、本实用新型中的进水管出水端设置粗格栅，间隙距离为42mm，可以 进行粗过滤，去除一些大的杂质。
5、本实用新型中的第一弹性立体填料和第二弹性立体填料的高度为 2020mm，第一弹性立体填料的宽度为1510mm，第二弹性立体填料的宽度为 2510mm;填料上均有微生物层，可以生成大量微生物，从而有效降解有机物 浓度，净化水质，经实验证明通过此种方法可使水质净化率大大提高，另外 还可以节约生产成本，生产工艺可操作性强等意想不到的效果。
6、本实用新型中的混合液回流泵及射流曝气机的设置，回流泵可以进一 步提高处理水质，射流曝气机则可大大提高污水中的含氧量，混合液回流泵 与射流曝气机之间的距离为900mm(最近的距离)，这个距离可以保证其使用 效果达到最佳。
7、本实用新型中的沉淀布水装置为斜管沉底布水池，结构简单，使用效 果好，便于推广。
8、本实用新型中的PH值传感器可以监控罐体内的PH值，使罐体内的 生物消耗达到最好的状态，有利于污水的处理。
9、本实用新型中的第一射流曝气机和第二射流曝气机;让水平及垂直方 向都进行曝气，使用效果好，污水处理能力及效果大大提升。
