申请日2013.11.28
公开(公告)日2014.05.28
IPC分类号C02F1/40
摘要
本实用新型公开了一种处理含油污水的油水分离装置，包括油盒和排油管，所述油盒开口朝上且内部中空形成集油腔，所述油盒底部固定有污水泵，所述排油管一端与所述污水泵的液体输出端连接，另一端延伸至所述油盒外部，所述油盒外壁边缘可滑动的设有至少两个浮筒。通过上述方式，本实用新型先将浮油收集后再通过污水泵抽出，提高了油水分离的效率和效果。
权利要求书

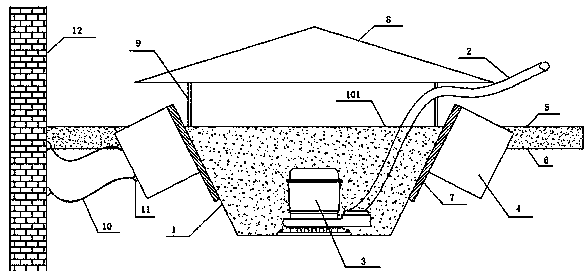

1.一种处理含油污水的油水分离装置，其特征在于，包括油盒(1)和排油管(2)，所述油盒开口朝上且内部中空形成集油腔，所述油盒底部固定有污水泵(3)，所述排油管一端与所述污水泵的液体输出端连接，另一端延伸至所述油盒外部，所述油盒外壁边缘可滑动的设有至少两个浮筒(4)。
2.根据权利要求1所述的处理含油污水的油水分离装置，其特征在于，所述浮筒顶部的高度大于所述油盒顶部的高度。
3.根据权利要求2所述的处理含油污水的油水分离装置，其特征在于，当所述油水分离装置放置在污水池内工作时，所述浮筒顶部的高度、油污面(5)高度、油盒顶部(101)的高度和水面(6)的高度依次降低。
4.根据权利要求1所述的处理含油污水的油水分离装置，其特征在于，所述油盒外壁上设有滑槽，所述浮筒靠近所述油盒外壁的一端设有与所述滑槽大小相互匹配的滑杆(7)，所述滑槽和滑杆上均设有螺孔，所述滑槽与滑杆之间通过螺栓固定连接。
5.根据权利要求1所述的处理含油污水的油水分离装置，其特征在于，所述油水分离装置进一步包括防雨罩(8)，所述防雨罩底部正对所述油盒顶部，所述防雨罩与所述油盒之间通过固定支架(9)连接。
6.根据权利要求5所述的处理含油污水的油水分离装置，其特征在于，所述防雨罩的最大横截面积大于所述油盒顶部的开口面积。
7.根据权利要求5所述的处理含油污水的油水分离装置，其特征在于，所述防雨罩为锥形。
8.根据权利要求1所述的处理含油污水的油水分离装置，其特征在于，所述油水分离装置进一步包括绳索(10)，所述浮筒上设有绳索固定装置(11)，所述绳索的一端与所述绳索固定装置固定连接，另一端与污水池内壁(12)固定连接。
说明书
一种处理含油污水的油水分离装置
技术领域
本实用新型涉及一种处理含油污水的油水分离装置。
背景技术
在工业生产中，很多企业都对产生大量含浮油的污水即含油污水，为了环保，这种含油污水一般会排入污水池进行油水分离后再分别做净化处理。为了分开污水池内的油和水，通常用污水泵从污水池底部抽水或者从污水池顶部抽油，污水泵工作时，抽取的油或水快速流动，很容易使已经分层的污水与浮油再次混合，不利于油水分离。因此，现有的油水分离方法已经不能满足废水处理的需求。
实用新型内容
本实用新型主要解决的技术问题是提供一种处理含油污水的油水分离装置，先将浮油收集后再通过污水泵抽出，提高了油水分离的效率和效果。
为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种处理含油污水的油水分离装置，包括油盒和排油管，所述油盒开口朝上且内部中空形成集油腔，所述油盒底部固定有污水泵，所述排油管一端与所述污水泵的液体输出端连接，另一端延伸至所述油盒外部，所述油盒外壁边缘可滑动的设有至少两个浮筒。
在本实用新型一个较佳实施例中，所述浮筒顶部的高度大于所述油盒顶部的高度。
在本实用新型一个较佳实施例中，当所述油水分离装置放置在污水池内工作时，所述浮筒顶部的高度、油污面高度、油盒顶部的高度和水面的高度依次降低。
在本实用新型一个较佳实施例中，所述油盒外壁上设有滑槽，所述浮筒靠近所述油盒外壁的一端设有与所述滑槽大小相互匹配的滑杆，所述滑槽和滑杆上均设有螺孔，所述滑槽与滑杆之间通过螺栓固定连接。
在本实用新型一个较佳实施例中，所述油水分离装置进一步包括防雨罩，所述防雨罩底部正对所述油盒顶部，所述防雨罩与所述油盒之间通过固定支架连接。
在本实用新型一个较佳实施例中，所述防雨罩的最大横截面积大于所述油盒顶部的开口面积。
在本实用新型一个较佳实施例中，所述防雨罩为锥形。
在本实用新型一个较佳实施例中，所述油水分离装置进一步包括绳索，所述浮筒上设有绳索固定装置，所述绳索的一端与所述绳索固定装置固定连接，另一端与污水池内壁固定连接。
本实用新型的有益效果是：本实用新型先将浮油收集后再通过污水泵抽出，提高了油水分离的效率和效果。
