申请日2014.11.07
公开(公告)日2015.03.25
IPC分类号F25B30/06
摘要
本实用新型公开了一种油田联合站污水余热利用系统，包括二类吸收热泵，热污水输送管道，还包括电驱动水源热泵、污水加热器、油液换热器、采暖换热器，通过二类吸收热泵与电驱动水源热泵对油田联合站的热污水实现余热利用，用于冬季或夏季对原油加热及采暖供热。本实用新型利用油田联合站热污水为热源，直接换热，减少联合站油气消耗，做到低碳、绿色、环保、低耗能。
权利要求书
1. 油田联合站污水余热利用系统，包括二类吸收热泵，热污水输送管道，其特征是还包括电驱动水源热泵、污水加热器、油液换热器、采暖换热器，所述热污水输送管道与二类吸收热泵的热源入口相连接，二类吸收热泵的热源出口与污水外输管线连接，二类吸收热泵的高温水出口与油液换热器及采暖换热器的热源入口连接，油液换热器及采暖换热器的热源出口通过高温清水泵与二类吸收热泵及电驱动水源热泵的高温水入口相连接;电驱动水源热泵的热源入口与污水输送管道相连接，电驱动水源热泵的热源出口与污水外输管线相连接，电驱动水源热泵的高温水出口与二类吸收热泵的高温水出口及污水加热器的热源入口连接;污水加热器的热源出口与电驱动水源热泵的高温水入口相连接，污水加热器的热污水入口与污水输送管道相连接，污水加热器的热污水出口与二类吸收热泵的热源入口连接;油液换热器的高温侧入口与原油三相分离器相连接，油液换热器的高温侧出口连接有原油沉降罐;采暖换热器高温水入口与采暖回水管道相连接，采暖换热器的高温水出口与采暖供水管道相连接。
2.根据权利要求1所述的油田联合站污水余热利用系统，其特征是所述油液换热器采用板式换热器、螺旋板式换热器或管壳式换热器。
3.根据权利要求2所述的油田联合站污水余热利用系统，其特征是所述电驱动水源热泵能用燃气式一类热泵代替。
4.根据权利要求3所述的油田联合站污水余热利用系统，其特征是所述供暖回水管道上连接有除污器。
5.根据权利要求3或4所述的油田联合站污水余热利用系统，其特征是所述二类吸收热泵或电驱动水源热泵用清水经过钠离子交换器软化。
说明书
油田联合站污水余热利用系统
技术领域
本实用新型涉及一种余热利用装置，尤其是一种油田联合站采油污水的余热综合利用系统。
背景技术
对于专利号为ZL201420038601.7的油田联合站污水余热利用装置，其油田联合站油液直接进入二类热泵，由于油液换热系数低，热泵换热面增加几倍，机组造价会大幅度提高，二类热泵运行对污水温度有要求，当污水温度低于一定值时，二类热泵就无法从污水中提取热量，从而不能很好地实现节能降耗减排的目的。
实用新型内容
本实用新型的目的在于克服上述不足，而提供一种低碳、环保、节能的油田联合站污水余热利用系统。

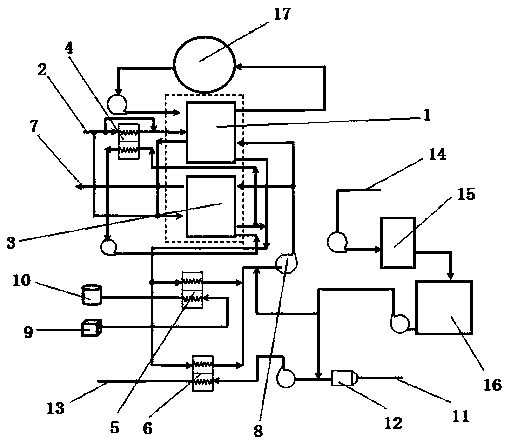

本实用新型采取以下技术措施：油田联合站污水余热利用系统，包括二类吸收热泵，热污水输送管道，其特征是还包括电驱动水源热泵、污水加热器、油液换热器、采暖换热器，所述热污水输送管道与二类吸收热泵的热源入口相连接，二类吸收热泵的热源出口与污水外输管线连接，二类吸收热泵的高温水出口与油液换热器及采暖换热器的热源入口连接，油液换热器及采暖换热器的热源出口通过高温清水泵与二类吸收热泵及电驱动水源热泵的高温水入口相连接;电驱动水源热泵的热源入口与污水输送管道相连接，电驱动水源热泵的热源出口与污水外输管线相连接，电驱动水源热泵的高温水出口与二类吸收热泵的高温水出口及污水加热器的热源入口连接;污水加热器的热源出口与电驱动水源热泵的高温水入口相连接，污水加热器的热污水入口与污水输送管道相连接，污水加热器的热污水出口与二类吸收热泵的热源入口连接;油液换热器的高温侧入口与原油三相分离器相连接，油液换热器的高温侧出口连接有原油沉降罐;采暖换热器高温水入口与采暖回水管道相连接，采暖换热器的高温水出口与采暖供水管道相连接。
所述油液换热器采用板式换热器、螺旋板式换热器或管壳式换热器。
所述电驱动水源热泵能用燃气式一类热泵代替。
所述供暖回水管道上连接有除污器。
所述二类吸收热泵或电驱动水源热泵用清水经过钠离子交换器软化。
本实用新型的有益效果是，利用油田联合站热污水为热源，直接换热，减少联合站油气消耗，做到低碳、绿色、环保、低耗能。
