公开(公告)日2015.01.14
IPC分类号C02F3/34; C02F3/30
摘要
本发明涉及一种序批式实时控制污水处理装置，主要包括：进水泵、生物选择池、序批式污水处理池、药剂添加装置、加药泵、滗水器、鼓风机、污泥浓度计、超声波液位计、PH仪、DO仪、ORP仪、氨氮在线监测仪、DA/AD数据转换器、PLC控制柜、远程控制计算机;所述进水泵依次连接生物选择池、序批式污水处理池;所述序批式污水处理池内设置有污泥浓度计、超声波液位计，并在池侧壁设置有PH仪、DO仪、ORP仪及氨氮在线监测仪，仪表均通过电缆线连接DA/AD数据转换器，PLC控制柜通过以太网与远程控制计算机连接。根据仪表检测数据的特征点来判断反应完成时间，采用实时控制有效防止曝气不足，或曝气时间就会过长引起污泥膨胀以及浪费电能。
权利要求书

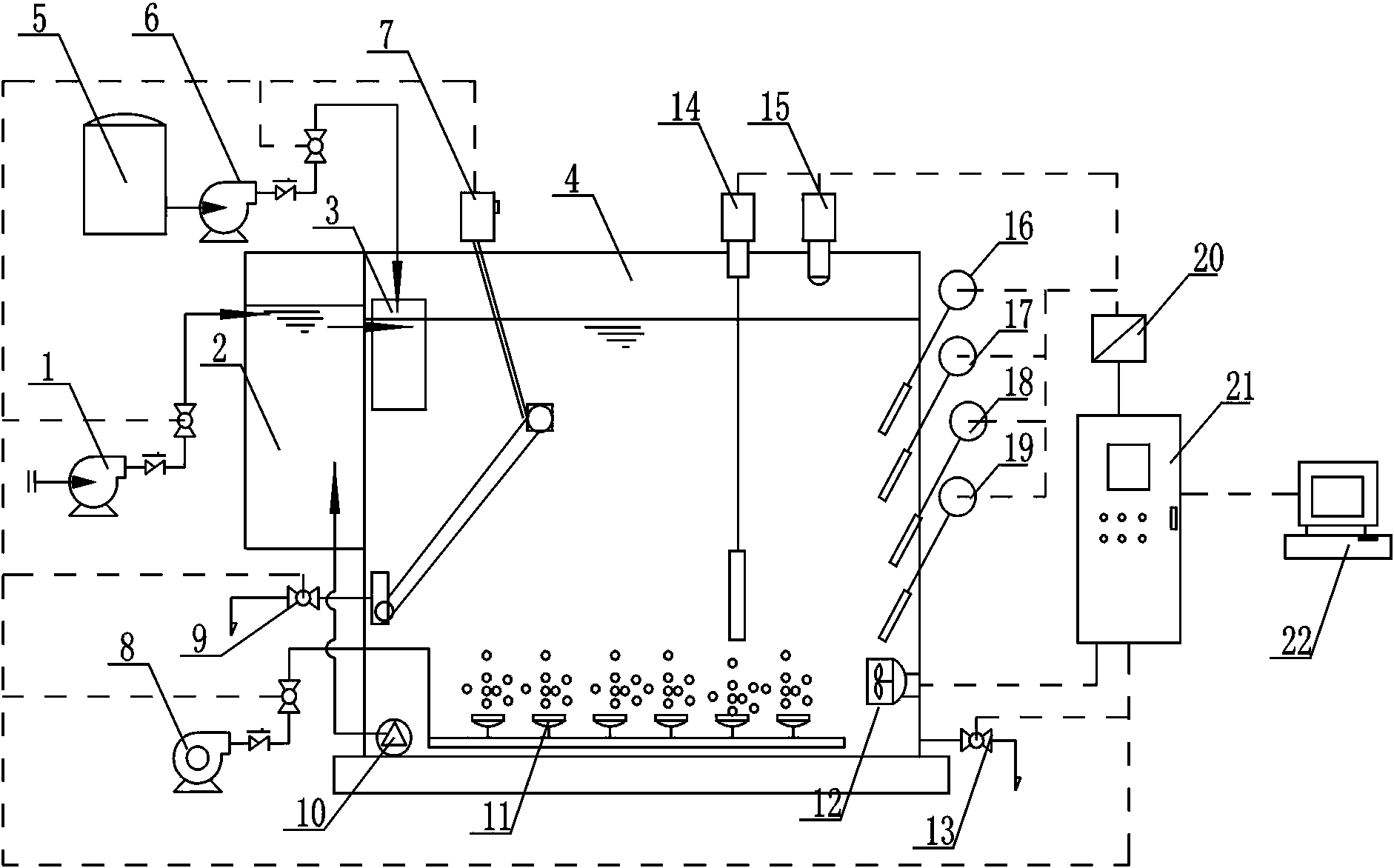

1.一种序批式实时控制污水处理装置，主要包括：进水泵(1)、生物选择池(2)、序批式污水处理池(4)、药剂添加装置(5)、加药泵(6)、滗水器(7)、鼓风机(8)、污泥浓度计(14)、超声波液位计(15)、PH仪(16)、DO仪(17)、ORP仪(18)、氨氮在线监测仪(19)、DA/AD数据转换器(20)、PLC控制柜(21)、远程控制计算机(22);其特征在于：所述进水泵(1)依次连接生物选择池(2)、序批式污水处理池(4)，在生物选择池(2)进入序批式污水处理池(4)的进水口设置有加药混合器(3);所述序批式污水处理池(4)内设置有污泥浓度计(14)、超声波液位计(15)，并在序批式污水处理池(4)的侧壁设置有PH仪(16)、DO仪(17)、ORP仪(18)及氨氮在线监测仪(19)，序批式污水处理池(4)内的仪表均通过电缆线连接DA/AD数据转换器(20)，DA/AD数据转换器(20)通过电缆线与PLC控制柜(21)连接，PLC控制柜(21)通过以太网与远程控制计算机(22)连接;所述序批式污水处理池(4)的底部侧壁设置有潜水搅拌机(12)。
2.根据权利要求1所述的一种序批式实时控制污水处理装置，其特征在于：所述序批式污水处理池(4)的底部设置有回流泵(10)，且回流泵(10)通过管道与生物选择池(2)连接。
3.根据权利要求1所述的一种序批式实时控制污水处理装置，其特征在于： 所述序批式污水处理池(4)内设置有滗水器(7)，滗水器(7)出水管与排放阀(9)连接。
4.根据权利要求1所述的一种序批式实时控制污水处理装置，其特征在于：所述药剂添加装置(5)通过管道依次连接加药泵(6)及加药混合器(3)。
说明书
一种序批式实时控制污水处理装置
技术领域
本发明涉及一种序批式实时控制污水处理装置，属于污水处理技术领域。
背景技术
污水处理序批式活性污泥法简称SBR，SBR工艺是一种按间歇曝气方式来运行的活性污泥污水处理技术，主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，SBR池集均化、初沉、生物降解、二沉等功能于一体，在同一反应池中，按时间顺序由进水、曝气、沉淀、排水和待机五个工序组成。现有常规技术对每个工序设定了一定的时间，应用计时器控制，但是污水的进水浓度是不断变化的，如果污水浓度较低，曝气时间就会过长，SVI值升高，将引起污泥膨胀以及浪费电能，另外如果污水浓度过高，曝气时间就会不足，处理污水不达标。因此，对序批式活性污泥法的污水处理进行实时控制是有必要的。
发明内容
本发明的目的在于提供一种序批式实时控制污水处理装置，根据仪表检测数据的特征点来判断反应完成时间，采用实时控制有效防止曝气不足，或曝气时间就会过长引起污泥膨胀以及浪费电能。
本发明通过下述技术方案实现： 一种序批式实时控制污水处理装置，主要包括：进水泵、生物选择池、序批式污水处理池、药剂添加装置、加药泵、滗水器、鼓风机、污泥浓度计、超声波液位计、PH仪、DO仪、ORP仪、氨氮在线监测仪、DA/AD数据转换器、PLC控制柜、远程控制计算机;其特征在于：所述进水泵依次连接生物选择池、序批式污水处理池，在生物选择池进入序批式污水处理池的进水口设置有加药混合器;所述序批式污水处理池内设置有污泥浓度计、超声波液位计，并在序批式污水处理池的侧壁设置有PH仪、DO仪、ORP仪及氨氮在线监测仪，序批式污水处理池内的仪表均通过电缆线连接DA/AD数据转换器，DA/AD数据转换器通过电缆线与PLC控制柜连接，PLC控制柜通过以太网与远程控制计算机连接;所述序批式污水处理池的底部侧壁设置有潜水搅拌机。
所述序批式污水处理池的底部设置有回流泵，且回流泵通过管道与生物选择池连接。回流泵将序批式污水处理池的底部污泥抽入生物选择池中，在生物选择池中较快适应的优势菌生长较快，污水进入序批式污水处理池。
所述序批式污水处理池内设置有滗水器，滗水器出水管与排放阀连接。滗水器启停根据PLC控制柜控制，排放阀控制排水的开关。
进一步的，所述药剂添加装置通过管道依次连接加药泵及加药混合器。药剂添加装置可以添加系统反应需要的碳源、营养物等药剂。
本发明的工作原理：经过预处理的污水通过进水泵泵入生物选择池中，在生物选择池中较快适应的优势菌生长较快，污水进入序批式污水处理池中，按先后顺序由进水、曝气、沉淀、排水和待机五个工序，当进入达到设定的液位，超声波液位计检测液位，PLC控制柜控制进水泵停止，启动潜水搅拌机对序批式污水处理池进行混合搅拌，启动鼓风机曝气，PH仪、DO仪、ORP仪、氨氮在线监测仪检测数据，并通过DA/AD数据转换器传输给PLC控制柜、远程控制计算机，根据编程软件及设定的各参数指令，控制鼓风机开启，不同传统意义上的时间控制，引入仪器取得实时数据对序批式污水处理池进行实时控制，根据PH仪、DO仪、ORP仪、氨氮在线监测仪检测数据的特征点来判断反应完成时间。污水不断曝气后，有机污染物被微生物不断地氧化降解，当有机污染物(COD)降至难降解部分时，DO、ORP突然大幅上升，而后，自养菌开始进行硝化反应，反应过程出现DO、ORP不段上升直到硝化结束，如果继续曝气，DO将维持在高值基本不变，此时停止鼓风机曝气，结束曝气后，启动潜水搅拌机搅拌一定时间，进行搅拌，系统进入反硝化阶段，ORP不段下降，当反硝化结束时，ORP数据出现拐点，污水进入厌氧反应阶段。氨氮在线监测仪检测数据同样可以作为控制参考。厌氧反应阶段后进行沉淀工序，污泥浓度计检测污泥浓度和污泥层液位，然后启动滗水器进行排水操作，排水操作后系统进入待机状态，然后进行下一个循环周期。
本发明的有益效果：根据编程软件及设定的各参数指令，控制鼓风机开启，不同传统意义上的时间控制，引入仪器取得实时数据对序批式污水处理池进行实时控制，根据PH仪、DO仪、ORP仪、氨氮在线监测仪检测数据的特征点来判断反应完成时间，采用实时控制有效防止曝气不足影响水质，或曝气时间就会过长，SVI值升高，将引起污泥膨胀以及浪费电能。
