申请日2013.11.28
公开(公告)日2014.07.09
IPC分类号E04B1/684
摘要
本实用新型涉及一种墙顶防水处理装置，属于建筑施工技术领域。该装置在顶墙体的缝隙上方设置有PVC卷材，其中，PVC卷材采用环氧粘贴粘结在缝隙两侧的顶墙体上;PVC卷材两端设置固定底座，固定底座上设置有平头螺栓，平头螺栓穿过PVC卷材穿入顶墙体中;顶墙体缝隙处的PVC卷材上方设置有盖板。该实用新型能够较好地针对顶墙体缝隙进行遮挡处理，起到防水作用。固定底座外侧面设置有混凝土层，混凝土层与固定底座之间设置有密封胶，混凝土层可以进一步予以固定，而密封胶则除了起到密封作用之外，也能够放置缝隙进一步扩大，起到缓冲作用。该防水处理装置能够有效地进行防水，避免渗水，从而提高室内空间屋顶防水性能，提高生活质量。
权利要求书
1.一种墙顶防水处理装置，在顶墙体的缝隙上方设置有PVC卷材，其特征在于： 所述PVC卷材采用环氧粘贴粘结在缝隙两侧的顶墙体上;所述PVC卷材两端设置固定底 座，所述固定底座上设置有平头螺栓，所述平头螺栓穿过PVC卷材穿入顶墙体中;所述 顶墙体缝隙处的PVC卷材上方设置有盖板。
2.根据权利要求1所述的一种墙顶防水处理装置，其特征在于：所述固定底座上 方设置有固定夹片，所述固定夹片一端压在盖板上，另一端采用螺钉固定在固定底座上。
3.根据权利要求1所述的一种墙顶防水处理装置，其特征在于：所述固定底座外 侧面设置有混凝土层，所述混凝土层与固定底座之间设置有密封胶。
说明书
一种墙顶防水处理装置
技术领域
本实用新型涉及一种墙顶防水处理装置，属于建筑施工技术领域。
背景技术
墙顶防水是保证建筑物(构筑物)的结构不受水的侵袭、内部空间不受水的危害的 一项分部防水工程。墙顶防水工程在整个建筑工程中占有重要的地位。墙顶防水的功能 就是要使建筑物或构筑物在设计耐久年限内，防止雨水、生活用水的渗漏，确保建筑结 构、内部空间不受到污损，为人们提供一个舒适和安全的生活环境。
实用新型内容
本实用新型的目的在于提供一种墙顶防水处理装置，以便能够更好地针对建筑墙顶 进行防水，从而更好地方便人们的生活，为人们生活提供一个安全舒适的环境。
为了实现上述目的，本实用新型的技术方案如下。

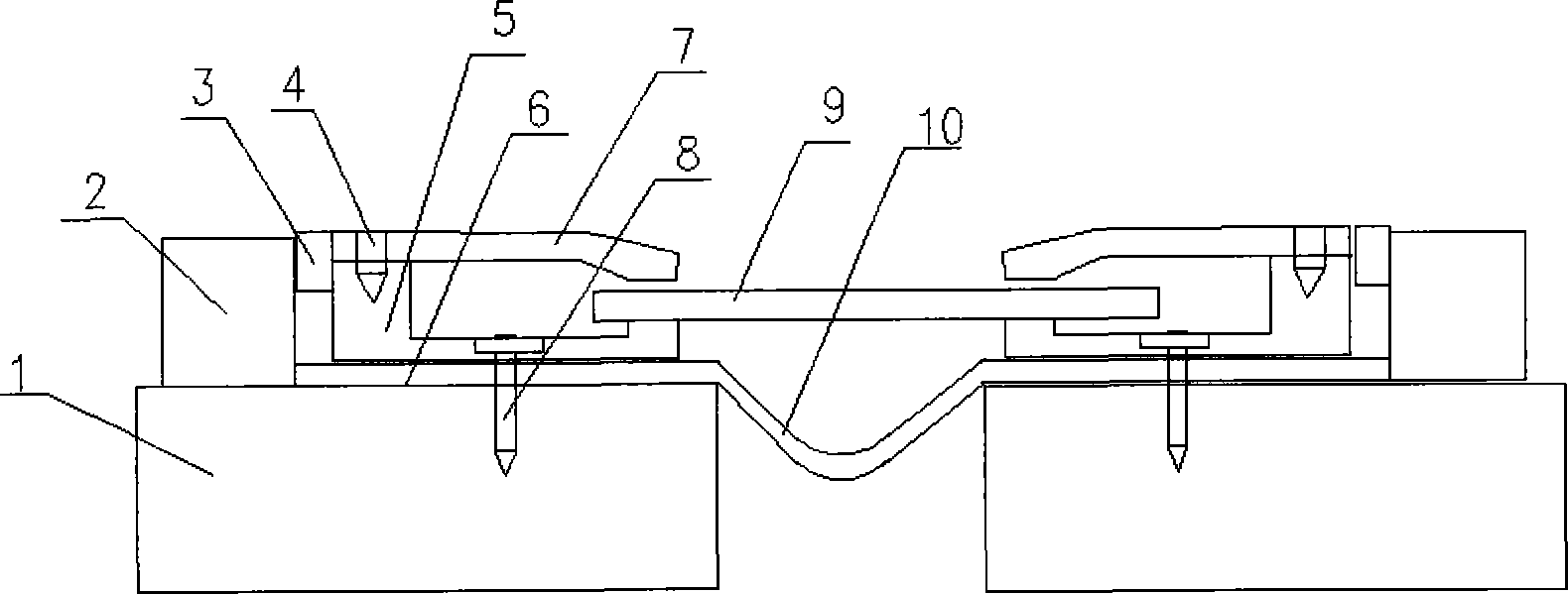

一种墙顶防水处理装置，在顶墙体的缝隙上方设置有PVC卷材，其中，PVC卷材采 用环氧粘贴粘结在缝隙两侧的顶墙体上;PVC卷材两端设置固定底座，固定底座上设置 有平头螺栓，平头螺栓穿过PVC卷材穿入顶墙体中;顶墙体缝隙处的PVC卷材上方设置 有盖板。
进一步地，固定底座上方设置有固定夹片，固定夹片一端压在盖板上，另一端采用 螺钉固定在固定底座上。
进一步地，固定底座外侧面设置有混凝土层，混凝土层与固定底座之间设置有密封 胶。
该实用新型根据顶墙体上的缝隙的特点和位置，在缝隙上方设置有PVC卷材，PVC 卷材上设置有盖板，而PVC卷材采用环氧粘贴粘结在缝隙两侧的顶墙体上，并采用固定 底座上设置的有平头螺栓予以固定PVC卷材，从而保证PVC卷材能够有效地起到封锁的 作用。同时，在PVC卷材上还设置有盖板，进一步针对顶墙体上的缝隙予以遮挡，从而 有效地起到遮挡作用。固定底座外侧面设置有混凝土层，混凝土层与固定底座之间设置 有密封胶，混凝土层可以进一步予以固定，而密封胶则除了起到密封作用之外，也能够 放置缝隙进一步扩大，起到缓冲作用。
该实用新型的有益效果在于：该实用新型在缝隙上方设置有PVC卷材，PVC卷材上 设置有盖板，从而能够较好地针对顶墙体缝隙进行遮挡处理，起到防水作用。固定底座 外侧面设置有混凝土层，混凝土层与固定底座之间设置有密封胶，混凝土层可以进一步 予以固定，而密封胶则除了起到密封作用之外，也能够放置缝隙进一步扩大，起到缓冲 作用。该防水处理装置能够有效地进行防水，避免渗水，从而提高室内空间屋顶防水性 能，提高生活质量。
