申请日2013.10.21
公开(公告)日2014.03.26
IPC分类号G05D23/24
摘要
本实用新型公开了一种用于水处理的成本低廉的恒温控制装置，包括继电器、加热器、变压器、整流器、第一电容、第二电容、第三电容、稳压器、二极管、第一电阻、第二电阻、第三电阻、第四电阻、时基芯片、三极管、电位器和温度传感器。本实用新型电路结构简单，使用成本低廉，其中时基芯片的触发端通过第二电阻直接接正电源，使时基芯片的工作方式相当于一级回差很小的斯密特电路，而且其开关特性更好，非常适合在小型污水处理厂中普及推广。
权利要求书
1.一种用于水处理的成本低廉的恒温控制装置，其特征在于：包括继电器、 加热器、变压器、整流器、第一电容、第二电容、第三电容、稳压器、二极管、 第一电阻、第二电阻、第三电阻、第四电阻、时基芯片、三极管、电位器和温 度传感器，所述继电器触点的第一端同时与所述变压器初级线圈的第一端和交 流电源的相线端连接，所述继电器触点的第二端与所述加热器的第一端连接， 所述加热器的第二端同时与所述交流电源的零线端和所述变压器初级线圈的第 二端连接，所述变压器次级线圈的第一端与所述整流器的第一输入端连接，所 述变压器次级线圈的第二端与所述整流器的第二输入端连接，所述整流器的正 极同时与所述稳压器的输入端和所述第一电容的正极连接，所述整流器的负极 同时与所述继电器线圈的第一端、所述第一电容的负极、所述整流器的接地端、 所述第二电容的负极、所述二极管的正极、所述时基芯片的接地端、所述第三 电容的第一端和所述第三电阻的第一端连接，所述继电器线圈的第二端同时与 所述二极管的负极和所述时基芯片的输出端连接，所述整流器的输出端同时与 所述第二电容的正极、所述时基芯片的电源电压端、所述时基芯片的复位端、 所述第一电阻的第一端、所述三极管的发射极和所述温度传感器的第一端连接， 所述时基芯片的电压控制端与所述第三电容的第二端连接，所述时基芯片的门 限端与所述第一电阻的第二端连接，所述时基芯片的触发端同时与所述三极管 的集电极和所述第二电阻的第一端连接，所述第二电阻的第二端同时与所述第 三电阻的第二端、所述电位器的第一端和所述电位器的滑动端连接，所述三极 管的基极同时与所述温度传感器的第二端和所述第四电阻的第一端连接，所述 第四电阻的第二端与所述电位器的第二端连接。
2.根据权利要求1所述的用于水处理的成本低廉的恒温控制装置，其特征 在于：所述第一电容和所述第二电容均为极性电容。
3.根据权利要求1所述的用于水处理的成本低廉的恒温控制装置，其特征 在于：所述三极管为PNP型。
说明书
用于水处理的成本低廉的恒温控制装置
技术领域
本实用新型涉及一种恒温控制装置，尤其涉及一种用于水处理的成本低廉 的恒温控制装置。
背景技术
随着科学技术的不断发展，环境问题越来越受到人们的普遍关注，为保护 环境，解决城市排水对水体的污染以保护自然环境、自然生态系统，保证人民 的健康，这就需要建立有效的污水处理设施以解决这一问题，这不仅对现存的 污染状况予以有效的治理，而且对将来工、农业的发展以及人民群众健康水平 的提高都有极为重要的意义，在很多地方，小型污水处理厂具有较高的存在的 必要，但是它们所使用的设备成本与很多大型污水处理厂相匹配，其中用于水 处理的恒温控制装置结构较为复杂，使用成本就比较高，给企业带来了不必要 的经济负担。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于水处理的成本 低廉的恒温控制装置。
本实用新型通过以下技术方案来实现上述目的：

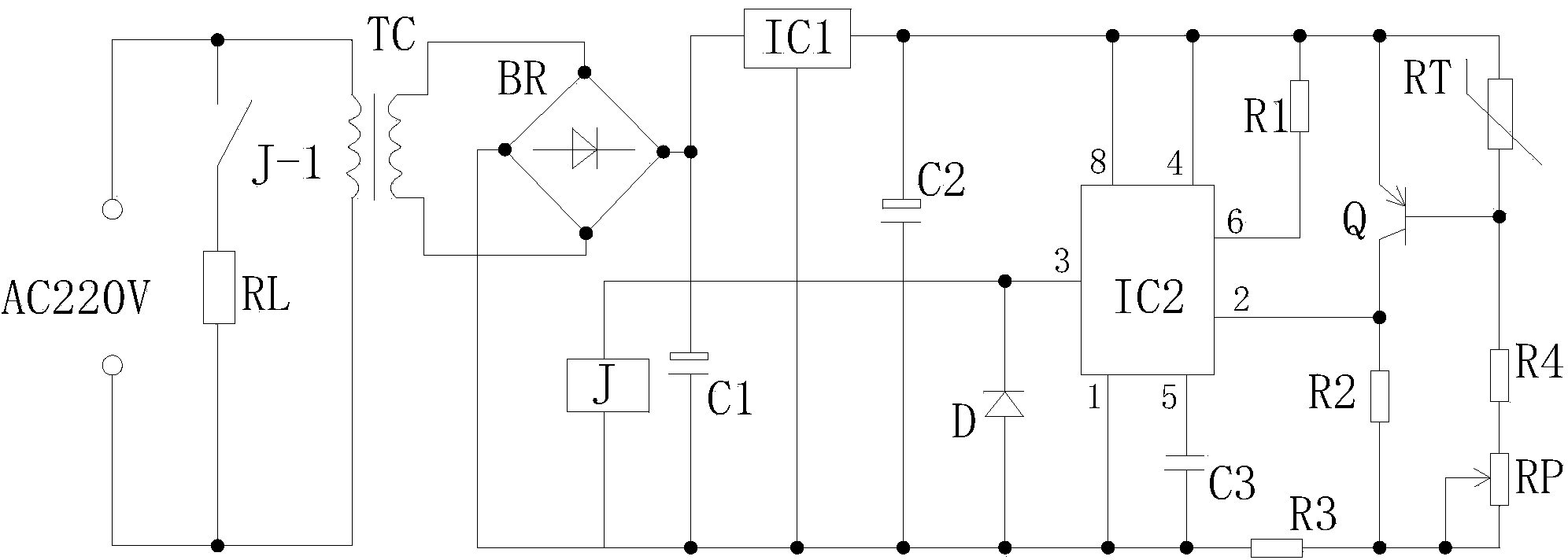

本实用新型包括继电器、加热器、变压器、整流器、第一电容、第二电容、 第三电容、稳压器、二极管、第一电阻、第二电阻、第三电阻、第四电阻、时 基芯片、三极管、电位器和温度传感器，所述继电器触点的第一端同时与所述 变压器初级线圈的第一端和交流电源的相线端连接，所述继电器触点的第二端 与所述加热器的第一端连接，所述加热器的第二端同时与所述交流电源的零线 端和所述变压器初级线圈的第二端连接，所述变压器次级线圈的第一端与所述 整流器的第一输入端连接，所述变压器次级线圈的第二端与所述整流器的第二 输入端连接，所述整流器的正极同时与所述稳压器的输入端和所述第一电容的 正极连接，所述整流器的负极同时与所述继电器线圈的第一端、所述第一电容 的负极、所述整流器的接地端、所述第二电容的负极、所述二极管的正极、所 述时基芯片的接地端、所述第三电容的第一端和所述第三电阻的第一端连接， 所述继电器线圈的第二端同时与所述二极管的负极和所述时基芯片的输出端连 接，所述整流器的输出端同时与所述第二电容的正极、所述时基芯片的电源电 压端、所述时基芯片的复位端、所述第一电阻的第一端、所述三极管的发射极 和所述温度传感器的第一端连接，所述时基芯片的电压控制端与所述第三电容 的第二端连接，所述时基芯片的门限端与所述第一电阻的第二端连接，所述时 基芯片的触发端同时与所述三极管的集电极和所述第二电阻的第一端连接，所 述第二电阻的第二端同时与所述第三电阻的第二端、所述电位器的第一端和所 述电位器的滑动端连接，所述三极管的基极同时与所述温度传感器的第二端和 所述第四电阻的第一端连接，所述第四电阻的第二端与所述电位器的第二端连 接。
具体地，所述第一电容和所述第二电容均为极性电容，所述三极管为PNP 型。
本实用新型的有益效果在于：
本实用新型电路结构简单，使用成本低廉，其中时基芯片的触发端通过第 二电阻直接接正电源，使时基芯片的工作方式相当于一级回差很小的斯密特电 路，而且其开关特性更好，非常适合在小型污水处理厂中普及推广。
