申请日2013.10.21
公开(公告)日2014.04.02
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水再生沼气系统，该系统包括污水池、预处理池、发酵池、分离池、化剂池、肥料池、净水池、沼气塔和液压池。所述污水池、预处理池、分离池、化剂池、肥料池、净水池依次通过环池管连接成环形;所述发酵池分别与所述预处理池、分离池、液压池相连;所述沼气塔的底部通过吸温罩与所述发酵池相连，其上设有出气口，其塔顶设有避雷针;所述分离池上设有分离网。本实用新型结构简单、产气率高，可实现规模化生产。
权利要求书

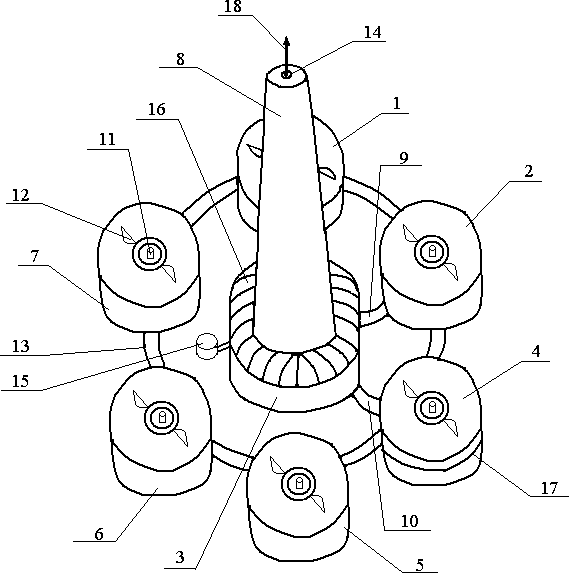

1.污水再生沼气系统，其特征在于：该系统包括污水池(1)、预处理池(2)、发酵池(3)、分离池(4)、化剂池(5)、肥料池(6)、净水池(7)、沼气塔(8)和液压池(15);所述污水池(1)、预处理池(2)、分离池(4)、化剂池(5)、肥料池(6)、净水池(7)依次通过环池管(13)连接成环形;所述分离池(4)与肥料池(6)相连;所述发酵池(3)分别与所述预处理池(2)、分离池(4)、液压池(15)相连;所述沼气塔(8)的底部通过吸温罩(16)与所述发酵池(3)相连，其上设有出气口(14)，其塔顶设有避雷针(18);所述分离池(4)上设有分离网(17)。
2.如权利要求1所述的污水再生沼气系统，其特征在于：所述预处理池(2)通过输入管(9)与所述发酵池(3)相连。
3.如权利要求1所述的污水再生沼气系统，其特征在于：所述分离池(4)通过输出管(10)与所述发酵池(3)相连。
4.如权利要求1所述的污水再生沼气系统，其特征在于：所述污水池(1)、预处理池(2)、分离池(4)、化剂池(5)、肥料池(6)、净水池(7)上均设有池盖(11)。
5.如权利要求1所述的污水再生沼气系统，其特征在于：所述污水池(1)、预处理池(2)、发酵池(3)、分离池(4)、化剂池(5)、肥料池(6)、净水池(7)内均设有搅拌机(12)。
说明书
污水再生沼气系统
技术领域
本实用新型涉及污水处理和沼气生产技术领域，尤其涉及污水再生沼气系统。
背景技术
污水尤其是城市污水，据相关部门调查数据报导，一个中等城市每年污水数量高达万亿立方，又脏又臭，已构成一种污染公害，若不能及时科学处理，就严重影响环境卫生和人的健康等。若能及时科学处理，特别是再生沼气，污水又成为一种取之不尽的无价资源，并再生系列产品和巨大效益。如污水再生沼气，沼液配制农药、促生剂、净化水，沼渣配制基质肥、有机肥、鸡饲料、鱼饲料等。沼渣还可栽培各种食用、药用菌和养殖蚯蚓等。
生产沼气的原料主要是粪便和秸秆等，这些原料液是有用和有价值的资源，如粪便本身是有机肥料，价格干的一般都在每公斤1.2元，秸秆可用来加工人造木等，价格一般都在每公斤1.4元，再加之沼气生产的技术滞后产气率低和投工多等，致使沼气生产成本高，所以农村沼气化推广长达几十年还是推而不开，甚至沼气也成了虚设或用来应付上级检查等。目前虽然建些大型沼气工程项目，也仍是用粪便和秸秆生产，加上企业模式生产，其沼气生产成本更高。一直到目前还没有用污水生产沼气的大小工程项目。
实用新型内容
本实用新型所要解决的技术问题是提供一种结构简单、可规模生产的污水再生沼气系统。
为解决上述问题，本实用新型所述的污水再生沼气系统，其特征在于：该系统包括污水池、预处理池、发酵池、分离池、化剂池、肥料池、净水池、沼气塔和液压池;所述污水池、预处理池、分离池、化剂池、肥料池、净水池依次通过环池管连接成环形;所述分离池与肥料池相连;所述发酵池分别与所述预处理池、分离池、液压池相连;所述沼气塔的底部通过吸温罩与所述发酵池相连，其上设有出气口，其塔顶设有避雷针;所述分离池上设有分离网。
所述预处理池通过输入管与所述发酵池相连。
所述分离池通过输出管与所述发酵池相连。
所述污水池、预处理池、分离池、化剂池、肥料池、净水池上均设有池盖。
所述污水池、预处理池、发酵池、分离池、化剂池、肥料池、净水池内均设有搅拌机。
本实用新型与现有技术相比具有以下优点：
1、由于本实用新型中污水池、预处理池、分离池、化剂池、肥料池、净水池依次通过环池管连接成环形，因此，整个生产过程可以循环进行，从而实现规模化生产。
2、本实用新型中分离池设有分离网，因此，可以有效地进行渣液分离。
3、本实用新型沼气塔的塔顶设有避雷针，因此，可以预防雷电击伤。
4、本实用新型中沼气塔的底部通过吸温罩与发酵池，因此，可以增加发酵池内温度。
5、本实用新型结构简单、产气率高。
