申请日2013.10.21
公开(公告)日2014.04.16
IPC分类号C01D5/16
摘要
本实用新型提供了一种含硫酸钠污水处理装置，属于化工设备领域。它解决了现有技术所存在的能耗高、不能大批量处理含硫酸钠污水的技术问题。它包括药剂储罐，所述的药剂储罐连接一号泵，所述的一号泵连接混合器，所述的混合器连接斜板沉降池，所述的斜板沉降池连接离心机，所述的离心机通过第一阀门连接蒸发器，所述的蒸发器连接二号泵，所述的二号泵连接喷雾干燥设备。本实用新型结构简单，操作方便，能耗低，能大批量处理含硫酸钠污水，得到的硫酸钠产品经进一步处理后可作为工业用途，达到了废物回收利用的效果。
权利要求书

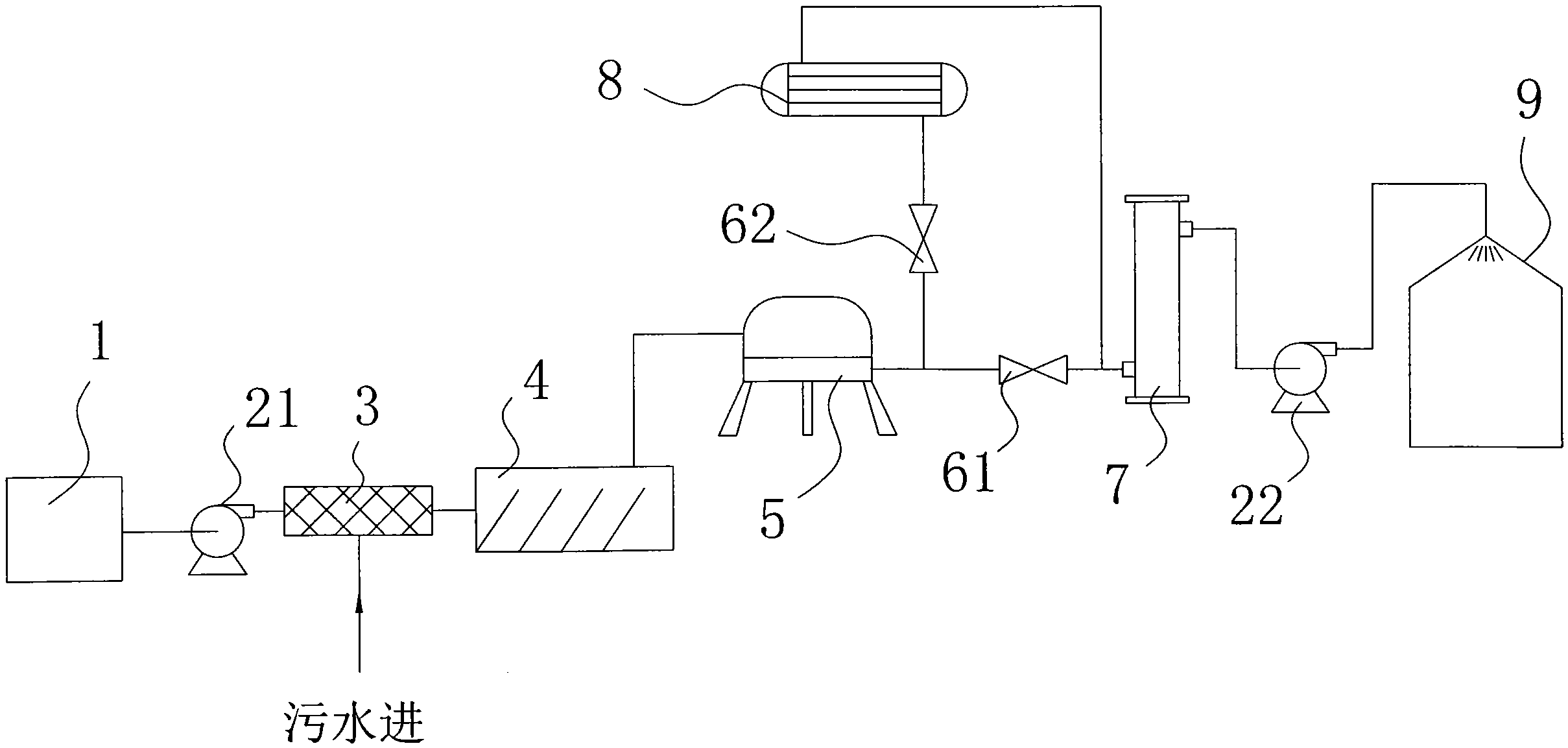

1.含硫酸钠污水处理装置，包括药剂储罐(1)，其特征在于， 所述的药剂储罐(1)连接一号泵(21)，所述的一号泵(21)连 接混合器(3)，所述的混合器(3)连接斜板沉降池(4)，所述的 斜板沉降池(4)连接离心机(5)，所述的离心机(5)通过第一 阀门(61)连接蒸发器(7)，所述的蒸发器(7)连接二号泵(22)， 所述的二号泵(22)连接喷雾干燥设备(9)。
2.根据权利要求1所述的含硫酸钠污水处理装置，其特征在 于，所述的离心机(5)还通过第二阀门(62)连接膜浓缩器(8)， 所述的膜浓缩器(8)连接蒸发器(7)。
3.根据权利要求1或2所述的含硫酸钠污水处理装置，其特 征在于，所述的离心机(5)为三足离心机、卧螺离心机或碟片式 离心机。
4.根据权利要求1或2所述的含硫酸钠污水处理装置，其特 征在于，所述的蒸发器(7)为多效降膜式蒸发器或刮板式蒸发器。
5.根据权利要求2所述的含硫酸钠污水处理装置，其特征在 于，所述的膜浓缩器(8)为陶瓷膜浓缩器、纳滤膜浓缩器或反渗 透膜浓缩器。
说明书
含硫酸钠污水处理装置
技术领域
本实用新型属于化工设备技术领域，涉及一种污水处理装置， 尤其是涉及一种含硫酸钠污水处理装置。
背景技术
硫酸钠是一种无机化合物，十水合硫酸钠又名芒硝，白色、 无臭、有苦味的结晶或粉末，有吸湿性。外形为无色、透明、大 的结晶或颗粒性小结晶。主要用于制水玻璃、玻璃、瓷釉、纸浆、 致冷混合剂、洗涤剂、干燥剂、染料稀释剂、分析化学试剂、医 药品等。
由于硫酸钠用途广泛，因此在使用硫酸钠或生产硫酸钠的企 业中会存在大量的含硫酸钠的污水，这些污水如直接排入环境中， 一方面会导致资源的浪费，另一方面也会导致环境的污染。目前 生产硫酸钠通常用低温结晶法，这种方法能耗较高，而且不适合 大批量的污水的处理。
实用新型内容
本实用新型的目的是针对上述问题，提供一种含硫酸钠污水 处理装置;解决了现有技术所存在的能耗高、不能大批量处理含 硫酸钠污水的技术问题。
为达到上述目的，本实用新型采用了下列技术方案：一种含 硫酸钠污水处理装置，包括药剂储罐，所述的药剂储罐连接一号 泵，所述的一号泵连接混合器，所述的混合器连接斜板沉降池， 所述的斜板沉降池连接离心机，所述的离心机通过第一阀门连接 蒸发器，所述的蒸发器连接二号泵，所述的二号泵连接喷雾干燥 设备。
在上述的含硫酸钠污水处理装置中，所述的离心机还通过第 二阀门连接膜浓缩器，所述的膜浓缩器连接蒸发器。
在上述的含硫酸钠污水处理装置中，所述的离心机为三足离 心机、卧螺离心机或碟片式离心机。
在上述的含硫酸钠污水处理装置中，所述的蒸发器为多效降 膜式蒸发器或刮板式蒸发器。
在上述的含硫酸钠污水处理装置中，所述的膜浓缩器为陶瓷 膜浓缩器、纳滤膜浓缩器或反渗透膜浓缩器。
与现有的技术相比，本实用新型的优点在于：结构简单，操 作方便，能耗低，能大批量处理含硫酸钠污水，得到的硫酸钠产 品经进一步处理后可作为工业用途，达到了废物回收利用的效果。
