申请日2013.10.21
公开(公告)日2014.04.09
IPC分类号C02F9/14; C02F3/30; C02F3/28
摘要
一种啤酒生产废水处理系统，包括预曝调节池，所述预曝调节池通过提升泵连接IC厌氧反应池，所述IC厌氧反应池继而连接厌氧沉淀池，所述厌氧沉淀池分别连接污泥外排系统和清水外排系统，所述IC厌氧反应池通过排气管连接有沼气燃烧炉，所述沼气燃烧炉安装在预曝调节池内部。与现有技术相比，本实用新型的啤酒生产废水处理系统，通过在系统中增加沼气燃烧炉，将废水中的有机物反应所产生的沼气回收至燃烧炉，沼气燃烧炉产生的能量用于保证反应池所需正常工作的温度，节约了能源的同时也加快了系统的处理效率。
权利要求书
1.一种啤酒生产废水处理系统，包括预曝调节池，所述预曝调节池通过提升泵 连接IC厌氧反应池，所述IC厌氧反应池继而连接厌氧沉淀池，所述厌氧沉淀 池分别连接污泥外排系统和清水外排系统，其特征在于，所述IC厌氧反应池通 过排气管连接有沼气燃烧炉，所述沼气燃烧炉安装在预曝调节池内部。
2.如权利要求1所述的啤酒生产废水处理系统，其特征在于，所述预曝调节池 前端通过污水管连接有用于去除废水中较小的固体杂物的机械格栅井。
3.如权利要求1所述的啤酒生产废水处理系统，其特征在于，所述与厌氧沉淀 池连接的污泥外排系统包括污泥浓缩池以及厢式压滤机，所述厌氧沉淀池、污 泥浓缩池以及厢式压滤机依次连接。
4.如权利要求1所述的啤酒生产废水处理系统，其特征在于，所述与厌氧沉淀 池连接的清水外排系统包括一体化氧化沟与标准排放口，所述厌氧沉淀池、一 体氧化沟以及标准排放口依次连接。
5.如权利要求4所述的啤酒生产废水处理系统，其特征在于，所述一体氧化沟 包括氧化沟段和沉淀池段，所述沉淀池段与氧化沟段相连接。
6.如权利要求5所述的啤酒生产废水处理系统，其特征在于，所述氧化沟段包 括厌氧段、兼氧段和好氧段，所述厌氧沉淀池连接厌氧段。
说明书
一种啤酒生产废水处理系统
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种啤酒生产废水处理系统。
背景技术
啤酒生产废水中会含有大量有机物，且浓度较高，废水中的有机物虽然没 有毒，但直接排在环境中会出现腐败，散发出的臭味污染环境，若是直接排入 水体中容易造成富营养化，影响水体水质，也会造成环境污染。中国专利公开 了一种啤酒生产废水处理系统(公告号：CN201990574U)其包括了一些将废水 中有机物降解反应池，可以部分净化生产废水，但是在反应池中有机物降解处 理所需要的温度系统很难满足，这样就容易导致废水处理很缓慢，且反应池中 进行的一些生化反应会产生大量的热，直接排入环境，也造成了一定的能源浪 费。
实用新型内容
本实用新型目的在于提供一种啤酒生产废水处理系统，以解决现有技术中 废水中有机物降解过程中由于水温不固定所造成的效率低下，且反应池中进行 的一些生化反应会产生大量的热，直接排入环境，也造成了一定的能源浪费的 技术性问题。
本实用新型的技术方案是这样实现的：

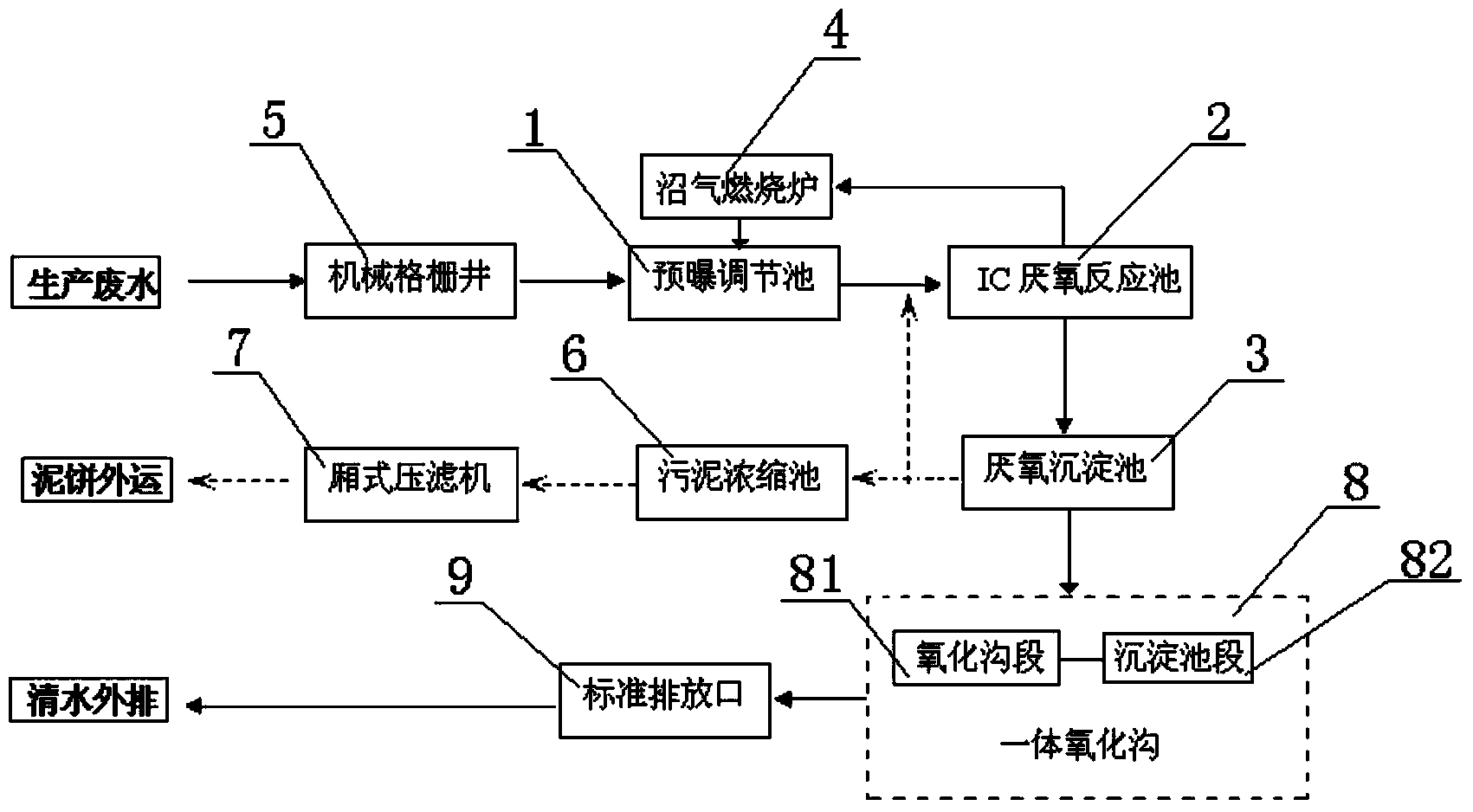

一种啤酒生产废水处理系统，包括预曝调节池，所述预曝调节池池底设有 穿孔曝气管对废水进行曝气预处理，所述预曝调节池通过提升泵连接IC厌氧反 应池，所述IC厌氧反应池继而连接厌氧沉淀池，所述厌氧沉淀池分别连接污泥 外排系统和清水外排系统，所述IC厌氧反应池通过排气管连接有沼气燃烧炉， 所述沼气燃烧炉安装在预曝调节池内部。
优选地，所述预曝调节池前端通过污水管连接有用于去除废水中较小的固 体杂物的机械格栅井。
优选地，所述与厌氧沉淀池连接的污泥外排系统包括污泥浓缩池以及厢式 压滤机，所述厌氧沉淀池、污泥浓缩池以及厢式压滤机依次连接。
优选地，所述与厌氧沉淀池连接的清水外排系统包括一体化氧化沟与标准 排放口，所述厌氧沉淀池、一体氧化沟以及标准排放口依次连接。
优选地，所述一体氧化沟包括氧化沟段和沉淀池段，所述沉淀池段与氧化 沟段相连接。
优选地，所述氧化沟段包括厌氧段、兼氧段和好氧段，所述厌氧沉淀池连 接厌氧段。
与现有技术相比，本实用新型有以下有益效果：
本实用新型的啤酒生产废水处理系统，通过在系统中增加沼气燃烧炉，将 废水中的有机物反应所产生的沼气回收至燃烧炉，沼气燃烧炉产生的能量用于 保证反应池所需正常工作的温度，节约了能源的同时也加快了系统的处理效率。
