申请日2014.09.01
公开(公告)日2015.02.04
IPC分类号C02F9/14
摘要
本实用新型提供一种地埋式一体化医院污水处理装置，包括壳体、设于壳体内的隔板和风机，所述壳体内通过隔板依次分为水解酸化池、接触氧化池、沉淀池、消毒池和设备间，所述水解酸化池、接触氧化池、沉淀池、消毒池和设备间上均设有入口，所述水解酸化池上设有入水口，所述入水口连接有进水管;所述接触氧化池底部设有曝气支管和曝气软管，所述风机连接有曝气主管，所述曝气支管、曝气软管与曝气主管相连通;所述沉淀池中设有一根小气管和排泥管，所述小气管一端连通至曝气主管，所述小气管另一端连通排泥管的一端，所述排泥管连接有壳体外的排泥口;所述消毒池内设有用于排出达标水源的水管，所述水管连接有壳体外的出水口。
权利要求书
1.一种地埋式一体化医院污水处理装置，其特征在于，包括壳体、设于 壳体内的隔板和风机，所述壳体内通过隔板依次分为水解酸化池、接触氧化池、 沉淀池、消毒池和设备间，所述水解酸化池、接触氧化池、沉淀池、消毒池和 设备间上均设有入口，所述水解酸化池上设有入水口，所述入水口连接有进水 管;所述接触氧化池底部设有曝气支管和曝气软管，所述风机连接有曝气主管， 所述曝气支管、曝气软管与曝气主管相连通;所述沉淀池中设有一根小气管和 排泥管，所述小气管一端连通至曝气主管，所述小气管另一端连通排泥管的一 端，所述排泥管连接有壳体外的排泥口;所述消毒池内设有用于排出达标水源 的水管，所述水管连接有壳体外的出水口。
2.根据权利要求1所述的地埋式一体化医院污水处理装置，其特征在于， 所述曝气支管和曝气软管上安装有支架，所述支架上固定有高效弹性填料。
3.根据权利要求1所述的地埋式一体化医院污水处理装置，其特征在于， 所述曝气主管上设有用于调节风量大小的气动阀和用于防止气体倒流的第一 止回阀。
4.根据权利要求2或3所述的地埋式一体化医院污水处理装置，其特征 在于，所述小气管设有用于调节风量的碟阀，所述排泥管上设有第一截止阀和 防止污泥倒流的第二止回阀。
5.根据权利要求4所述的地埋式一体化医院污水处理装置，其特征在于， 所述排泥管还连通有污泥回流管的一端，所述污泥回流管另一端延伸至接触氧 化池，所述排泥管与污泥回流管连接处设有第二截止阀。
6.根据权利要求1所述的地埋式一体化医院污水处理装置，其特征在于， 所述风机安装于设备间内，所述设备间内还设有用于通风散热的排气装置。
7.根据权利要求5或6所述的地埋式一体化医院污水处理装置，其特征 在于，所述设备间设有门。
说明书
地埋式一体化医院污水处理装置
技术领域
本实用新型涉及污水处理技术领域，特别是指一种地埋式一体化医院污水 处理装置。
背景技术
现代社会的进步和发展离不开水资源，人们每天都在消耗着地球上的水。 随着城市人口的增加和工农业生产的发展，工业污水和城市生活用水排放量也 日益增大，远远超过了环境的自净能力，使得水体污染日益严重。随着水资源 的不断紧缺和对环境污染治理的不断加强，人们已经开始关注对城市医院产生 的污水进行专项治理工作。目前，因为用于医院所产生污水的装置制造成本高、 工艺流程长、不能地埋、占地面积大、影响周围景观、抗负荷能力弱、不宜管 理的缺陷，使其在医院中难以推广普及。
实用新型内容
本实用新型要解决的技术问题是提供一种地埋式一体化医院污水处理装 置，便于医院的推广和普及。

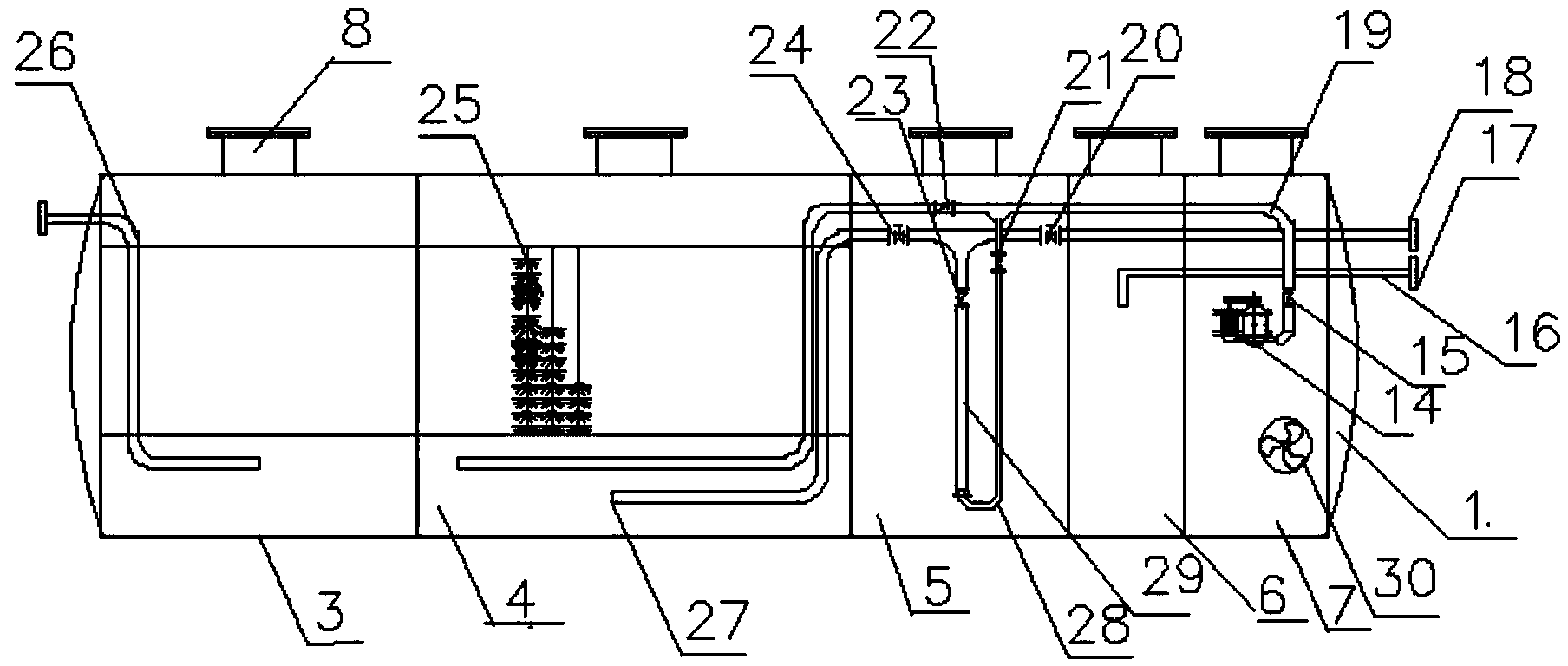

为解决上述技术问题，本实用新型的实施例提供一种地埋式一体化医院污 水处理装置，包括壳体、设于壳体内的隔板和风机，所述壳体内通过隔板依次 分为水解酸化池、接触氧化池、沉淀池、消毒池和设备间，所述水解酸化池、 接触氧化池、沉淀池、消毒池和设备间上均设有入口，所述水解酸化池上设有 入水口，所述入水口连接有进水管;所述接触氧化池底部设有曝气支管和曝气 软管，所述风机连接有曝气主管，所述曝气支管、曝气软管与曝气主管相连通; 所述沉淀池中设有一根小气管和排泥管，所述小气管一端连通至曝气主管，所 述小气管另一端连通排泥管的一端，所述排泥管连接有壳体外的排泥口;所述 消毒池内设有用于排出达标水源的水管，所述水管连接有壳体外的出水口。
其中风机通过曝气主管，再连接曝气支管和曝气软管向接触氧化池中通入 空气，完成好氧反应，曝气软管使用胶塑穿孔管，方便后期维修。
作为优选，所述曝气支管和曝气软管上安装有支架，所述支架上固定有高 效弹性填料，高效弹性填料通过吸附、氧化、分解有机物，完成生化反应，达 到净化水质的目的。
作为优选，所述曝气主管上设有用于调节风量大小的气动阀和用于防止气 体倒流的第一止回阀。
作为优选，所述小气管设有用于调节风量的碟阀，所述排泥管上设有第一 截止阀和防止污泥倒流的第二止回阀，所述排泥管还连通有污泥回流管的一 端，所述污泥回流管另一端延伸至接触氧化池，所述排泥管与污泥回流管连接 处设有第二截止阀。日常运行时，只需打开第二截止阀进行污泥回流，而第一 截止阀关闭;当需要排泥时，则关闭第二截止阀，打开第一截止阀。
作为优选，所述风机安装于设备间内，这样可以减少噪声和臭气污染;另 外所述设备间内还设有用于通风散热的排气装置。
作为优选，所述设备间设有门，方便后期设备维修管理。
本实用新型的上述技术方案的有益效果如下：工艺流程简单、抗负荷能力 强、产泥量少，在保证污水处理的出水的稳定性同时，还大大提高了污水处理 的效果，系统采用鼓风曝气，动力效率高，在保证同样处理效果的情况下，节 省能耗，曝气软管使用胶塑穿孔管，方便后期维修，另外，改善了以往依靠静 压排泥容易堵塞管道的现象，更无需污泥泵排泥而节约了投资成本，并且有利 于提高活性污泥中的溶解氧和保持活性污泥的活性，并且重量轻巧，易于运输， 可在现场拼接组合而成，利于后期的扩建和改造，并且可实现地埋，这样不仅 方便后期设备维修管理，而且能与周围的环境融为一体，在其上进行绿化。
