申请日2014.04.29
公开(公告)日2014.10.22
IPC分类号C02F9/06; C02F1/461
摘要

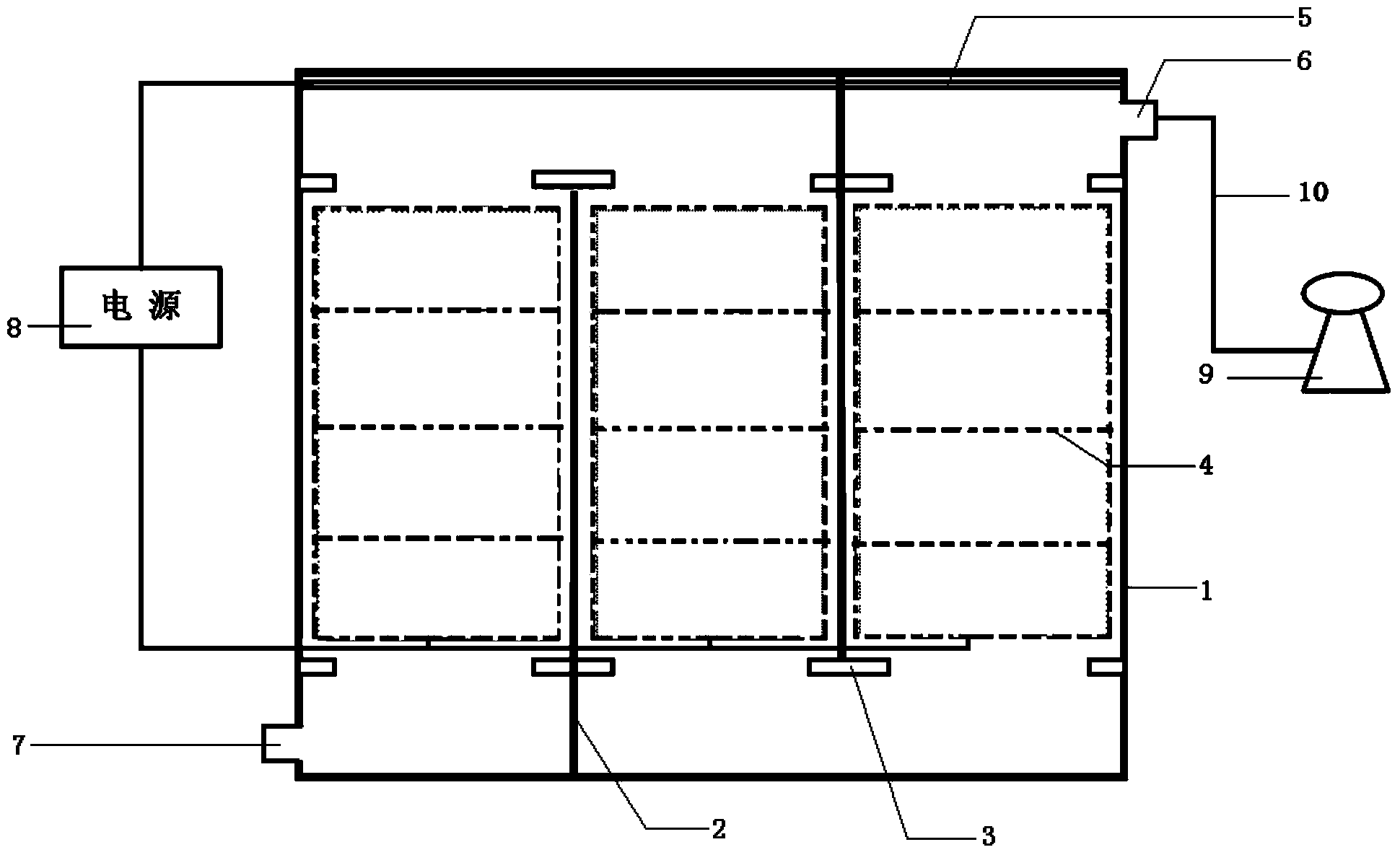

本实用新型涉及一种处理高浓度有机废水的电化学反应器，该反应器包括密闭的反应器本体，反应器本体交错竖直设置有隔板，隔板将反应器本体分割成多个处理单元，处理单元中设置有夹槽，夹槽中设置有多层网状电极，多层网状电极为由多层金属网构成的封闭网状结构，每层金属网之间设置有空间，反应器本体的内部顶端设置有钛电极，钛电极为钛金属板，反应器本体的一侧上部设置有进水口，反应器本体与进水口相对的一侧的下部设置有出水口，设置在处理单元中的多层网状电极彼此并联且通过电源和钛电极连接，电源为直流电源。本实用新型稳定性好，处理效率高，出水水质稳定，流程简单，设备紧凑，占地面积小。
权利要求书
1.一种处理高浓度有机废水的电化学反应器，其特征在于该反应器包括密闭的反应器 本体，所述的反应器本体交错竖直设置有隔板，所述的隔板将反应器本体分割成多个处理单 元，所述的处理单元中设置有夹槽，所述的夹槽中设置有多层网状电极，所述的多层网状电 极为由多层金属网构成的封闭网状结构，每层金属网之间设置有空间，所述的反应器本体的 内部顶端设置有钛电极，所述的钛电极为钛金属板，所述的反应器本体的一侧上部设置有进 水口，所述的反应器本体与进水口相对的一侧的下部设置有出水口，所述的设置在处理单元 中的多层网状电极彼此并联且通过电源和钛电极连接，所述的电源为直流电源。
2.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的反 应器本体长35～50cm、高30～40cm、宽15～30cm。
3.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的隔 板的个数为2～5块。
4.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的夹 槽的高度为20～30cm，夹槽与反应器本体底部的间距为5cm。
5.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的电 源电压为0.5～1.5V。
6.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的多 层网状电极由3～5层金属网构成的封闭网状结构。
7.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的多 层网状电极的网孔直径为0.5～2mm。
8.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于所述的多 层网状电极的每层金属网之间设置有活性炭填料。
9.根据权利要求1所述的处理高浓度有机废水的电化学反应器，其特征在于还包括有 泵，所述的泵通过管道与进水口连接。
说明书
一种处理高浓度有机废水的电化学反应器
技术领域
本实用新型属于废水净化领域，涉及一种处理高浓度有机废水的电化学反应器。
背景技术
高浓度有机废水一般是指由造纸、皮革及食品等行业排出的COD在2000mg/L以上 的废水。这种废水的成分非常的复杂、毒性强，在自然环境中难于光降解和生物降解，对 生物以及环境造成很大的危害，如果直接排放，会造成严重的水环境污染，因此对染料废 水的处理得到了广泛的重视。一般处理方法有：混凝法、氧化-吸附法、焚烧法、萃取法、 湿式催化氧化法、电化学法和膜分离法、化学氧化法、电解法、光降解法、生物降解法等。 其中吸附被认为是去除水中污染物非常有效的方法，并且它消耗的能源低，是环境友好型 的方法。
现有的电化学反应器大都为用隔板电极组成的电化学处理单元，仅仅是电化学处理过 程，不仅处理效果不佳，而且能耗较大。
发明内容
针对现有技术的不足，本实用新型提供一种处理高浓度有机废水的电化学反应器。
本实用新型的技术方案如下：
一种处理高浓度有机废水的电化学反应器，该反应器包括密闭的反应器本体，所述的反 应器本体交错竖直设置有隔板，所述的隔板将反应器本体分割成多个处理单元，所述的处理 单元中设置有夹槽，所述的夹槽中设置有多层网状电极，所述的多层网状电极为由多层金属 网构成的封闭网状结构，每层金属网之间设置有空间，所述的反应器本体的内部顶端设置有 钛电极，所述的钛电极为钛金属板，所述的反应器本体的一侧上部设置有进水口，所述的反 应器本体与进水口相对的一侧的下部设置有出水口，所述的设置在处理单元中的多层网状电 极彼此并联且通过电源和钛电极连接，所述的电源为直流电源。
根据本实用新型，优选的，所述的反应器本体长35～50cm、高30～40cm、宽15～30cm。
根据本实用新型，优选的，所述的隔板的个数为2～5块。
根据本实用新型，优选的，所述的夹槽的高度为20～30cm，夹槽与反应器本体底部的间 距为5cm。
根据本实用新型，优选的，所述的电源电压为0.5～1.5V。
根据本实用新型，优选的，所述的多层网状电极由3～5层金属网构成的封闭网状结构。
根据本实用新型，优选的，所述的多层网状电极的网孔直径为0.5～2mm。
根据实用新型，优选的，所述的多层网状电极的每层金属网之间设置有活性炭填料。
根据本实用新型，优选的，所述的处理高浓度有机废水的电化学反应器还包括有泵，所 述的泵通过管道与进水口连接。
本实用新型的有益效果：
1、本实用新型设置有多层网状电极，不仅对高浓度有机废水进行电化学处理，还能够 对大颗粒杂质进行过滤，当在多层网状电极内设置有活性炭填料时，还能够对高浓度有机废 水进行吸附处理，处理效率高。
2、本实用新型交错设置有隔板，高浓度有机废水在电化学反应器中交错流动，增大了 处理面积，处理效果好。
3、本实用新型稳定性好，处理效率高，出水水质稳定，流程简单，设备紧凑，占地面 积小，经济可行、无二次污染易、实现自动控制，运行管理简单。
