申请日2014.04.29
公开(公告)日2014.10.01
IPC分类号B60P3/00; C02F9/14
摘要
本实用新型公开了一种移动式废水处理装置，包括车载集装箱、预处理单元、化学处理单元、生化处理单元和污泥处理单元，所述预处理单元、化学处理单元、生化处理单元和污泥处理单元均装设于所述车载集装箱内且依次连接，所述预处理单元前端设有进水泵，所述化学处理单元设有跨过生化处理单元直接与污泥处理单元连通的超越管道。该移动式废水处理装置具有就地处理、就地回用、经济高效的优点。
权利要求书

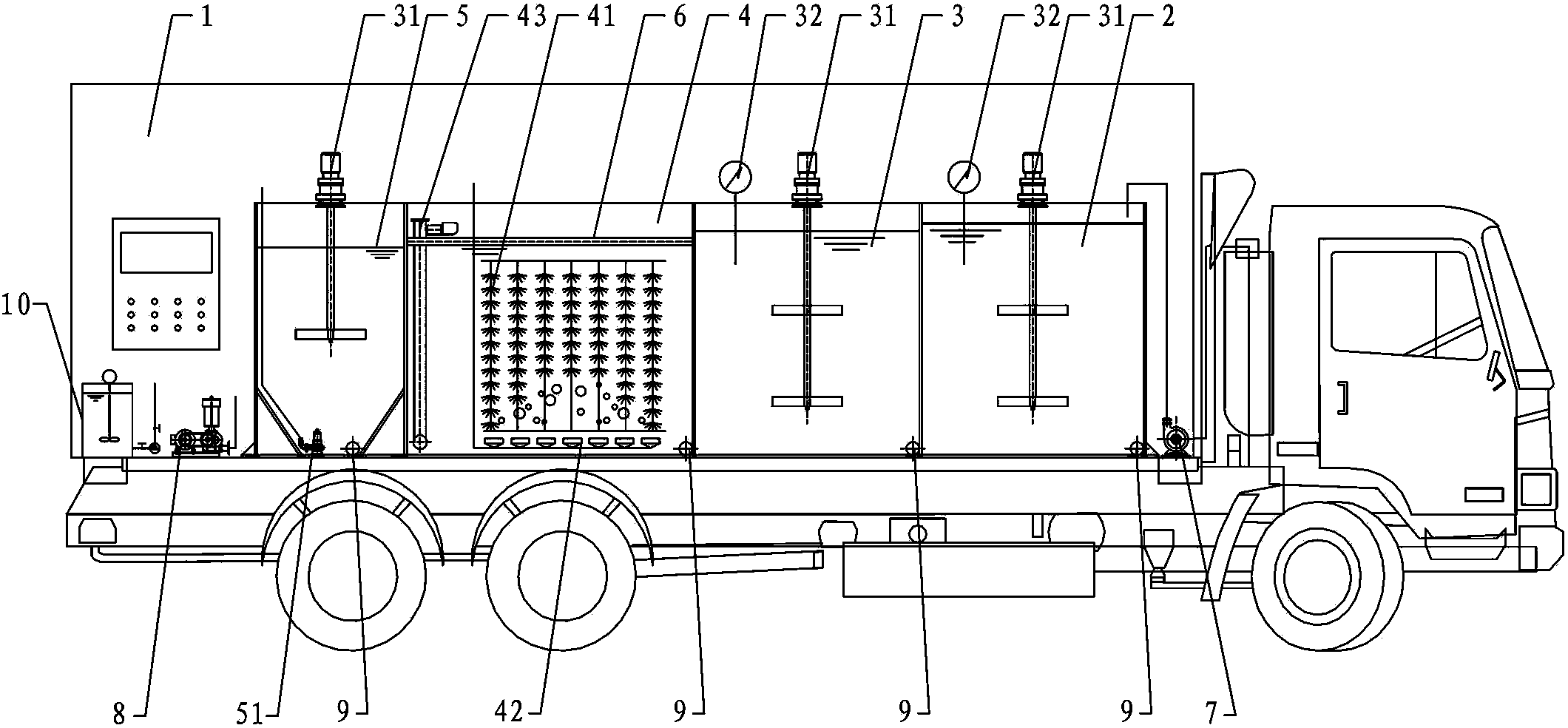

1.一种移动式废水处理装置，其特征在于：包括车载集装箱(1)、预处理单元(2)、化学处理单元(3)、生化处理单元(4)和污泥处理单元(5)，所述预处理单元(2)、化学处理单元(3)、生化处理单元(4)和污泥处理单元(5)均装设于所述车载集装箱(1)内且依次连接，所述预处理单元(2)前端设有进水泵(7)，所述化学处理单元(3)设有跨过生化处理单元(4)直接与污泥处理单元(5)连通的超越管道(6)。
2.根据权利要求1所述的移动式废水处理装置，其特征在于：所述预处理单元(2)、化学处理单元(3)和污泥处理单元(5)内均装设有机械搅拌装置(31)，所述预处理单元(2)和化学处理单元(3)内均装设有水质监测仪表(32)。
3.根据权利要求1所述的移动式废水处理装置，其特征在于：所述污泥处理单元(5)内装设有连接至生化处理单元(4)的污泥回流泵(51)。
4.根据权利要求1至3中任一项所述的移动式废水处理装置，其特征在于：所述生化处理单元(4)内装设有防腐型弹性填料(41)、曝气盘管(42)和用于泥水分离的滗水管(43)，所述曝气盘管(42)设于防腐型弹性填料(41)下方，所述滗水管(43)设于防腐型弹性填料(41)和曝气盘管(42)后侧。
5.根据权利要求4所述的移动式废水处理装置，其特征在于：所述生化处理单元(4)外设有与曝气盘管(42)连接的鼓风机(8)。
6.根据权利要求1至3中任一项所述的移动式废水处理装置，其特征在于：所述预处理单元(2)、化学处理单元(3)、生化处理单元(4)和污泥处理单元(5)均设有排放口(9)。
7.根据权利要求1至3中任一项所述的移动式废水处理装置，其特征在于：所述车载集装箱(1)内还设有能溶药、储药和计量的自动加药装置(10)，所述自动加药装置(10)与所述预处理单元(2)、化学处理单元(3)和污泥处理单元(5)连接。
说明书
移动式废水处理装置
技术领域
本实用新型涉及一种废水处理装置，尤其涉及移动式废水处理装置。
背景技术
目前，国内外科学家都积极倡导污水分散处理思想，即就地处理就地回用，实现水平衡和水循环。据报道，2007年美国水环境研究基金(WERF)和美国国家环保局(EPA)在巴尔的摩召开了分散式污水处理与利用需求的中长期发展战略规划会议，与会的各国代表共同签署了巴尔的摩宪章。
近年来，随着我国污染场地修复行业的兴起，污染场地修复过程中产生土壤淋溶液或浸出液等废水。同时，对于严重污染的场地，地下水也受到污染，应对地下水进行修复。然而，污染场地一般都远离生活、生产区，建设集中式污水处理厂不仅投资巨大，而且运行和维护费用昂贵，不适宜对污染场地的临时性处理。
另一方面，若是选择增加专门建设的输水管线，由于水在城市管网中进行长途运输会导致大量回用水的渗漏，对非污染区域造成污染。在这种情况下，无论从技术上还是经济上考虑，分散式污水处理系统就成为集中式系统的重要补充。因此，研发设计一种移动式一体化污染场地修复废水处理设备势在必行。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的不足，提供一种就地处理、就地回用、经济高效的移动式废水处理装置。
为解决上述技术问题，本实用新型采用以下技术方案：
一种移动式废水处理装置，包括车载集装箱、预处理单元、化学处理单元、生化处理单元和污泥处理单元，所述预处理单元、化学处理单元、生化处理单元和污泥处理单元均装设于所述车载集装箱内且依次连接，所述预处理单元前端设有进水泵，所述化学处理单元设有跨过生化处理单元直接与污泥处理单元连通的超越管道。
作为上述技术方案的进一步改进：
所述预处理单元、化学处理单元和污泥处理单元内均装设有机械搅拌装置，所述预处理单元和化学处理单元内均装设有水质监测仪表。
所述污泥处理单元内装设有连接至生化处理单元的污泥回流泵。
所述生化处理单元内装设有防腐型弹性填料、曝气盘管和用于泥水分离的滗水管，所述曝气盘管设于防腐型弹性填料下方，所述滗水管设于防腐型弹性填料和曝气盘管后侧。
所述生化处理单元外设有与曝气盘管连接的鼓风机。
所述预处理单元、化学处理单元、生化处理单元和污泥处理单元均设有排放口。
所述车载集装箱内还设有能溶药、储药和计量的自动加药装置，所述自动加药装置与所述预处理单元、化学处理单元和污泥处理单元连接。
与现有技术相比，本实用新型的优点在于：
本实用新型的移动式废水处理装置，以车载集装箱为平台，可随车辆灵活转移位置，具有较好的机动性，能够适应不同污染场地的废水处理要求，能够重复利用，从而大大节省了管线建设、废水处理土建等费用，是一种经济高效的废水处理装置;采用物化处理和生化处理相结合的结构，可经济合理的运行，当处理的对象是重金属污水或处理量较小时，可只运行预处理单元、化学处理单元以及污泥处理单元，此状态下启用超越管道，通过超越管道直接将化学处理单元与污泥处理单元连通，使重金属废水不进入生化处理单元;当处理的对象是含有机物的废水时，可以将系统全部开通，同时加入相应的菌种，快速生长，形成对有机废水的处理能力。
