申请日2014.04.29
公开(公告)日2014.09.24
IPC分类号B01D24/04; B01D24/02
摘要
本实用新型涉及一种方便过滤填料回收的污水处理设备，其包括污水处理器箱体及位于污水处理器箱体内的过滤装置，过滤装置由至少两块带有滤孔的过滤板铰接而成，铰接形成的空间作为装填过滤填料的腔室，各过滤板中位于首尾的两块过滤板，其中一块过滤板与污水处理器箱体两侧箱板的顶部定位铰接，另一块过滤板与污水处理器箱体两侧箱板顶部设有的滑槽铰接，当该铰接部位滑动至滑槽一端时，各过滤板与污水处理器箱体顶面齐平，此时方便对过滤填料进行回收操作;当该铰接部位滑动至滑槽另一端时，各过滤板铰接形成装填过滤填料的腔室。本实用新型结构较为简单，方便的解决了现有污水过滤设备过滤填料更换较为不便的问题。适合应用于各类污水处理领域。

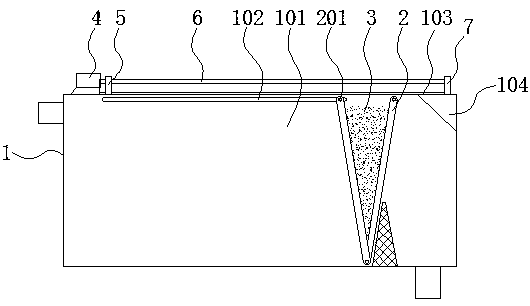

1.一种方便过滤填料回收的污水处理设备，该污水处理设备包括污水处理器箱体(1)及位于污水处理器箱体(1)内的过滤装置，过滤装置内装填有过滤填料(3);其特征在于该过滤装置由至少两块带有滤孔的过滤板(2)铰接而成，铰接形成的空间作为装填所述过滤填料(3)的腔室，各过滤板(2)中位于首尾的两块过滤板(2)，其中一块过滤板(2)与所述污水处理器箱体(1)两侧箱板(101)的顶部定位铰接，另一块过滤板(2)与所述污水处理器箱体(1)两侧箱板(101)顶部设有的滑槽(102)铰接，当该铰接部位(201)滑动至滑槽(102)一端时，各所述过滤板(2)与所述污水处理器箱体(1)顶面齐平，当该铰接部位(201)滑动至滑槽(102)另一端时，各所述过滤板(2)铰接形成装填所述过滤填料(3)的腔室。
2.根据权利要求1所述的方便过滤填料回收的污水处理设备，其特征在于所述污水处理器箱体(1)顶面设有推料机构，该推料机构包括电机(4)、螺杆(6)、推料块(5)，所述电机(4)固定于所述污水处理器箱体(1)顶面一侧并传动连接所述螺杆(6)一端，螺杆(6)另一端旋转定位于污水处理器箱体(1)顶面另一侧的支架(7)，污水处理器箱体(1)顶面沿所述螺杆(6)方向还设有滑道(103)，所述推料块(5)与所述螺杆(6)螺旋连接，且与所述滑道(103)滑动配合。
3.根据权利要求2所述的方便过滤填料回收的污水处理设备，其特征在于所述污水处理器箱体(1)顶面靠近所述支架(7)的位置设有导料口(104)。
4.根据权利要求1所述的方便过滤填料回收的污水处理设备，其特征在于位于所述箱板(101)滑槽(102)内的铰接部位(201)，其在滑槽(102)内的滑动是通过手动或机械控制。
5.根据权利要求4所述的方便过滤填料回收的污水处理设备，其特征在于位于所述滑槽(102)内的铰接部位(201)，其伸出所述污水处理器箱体(1)两侧箱板(101)，且各伸出部位连接手柄。
6.根据权利要求4所述的方便过滤填料回收的污水处理设备，其特征在于位于所述滑槽(102)内的铰接部位(201)，其伸出所述污水处理器箱体(1)两侧箱板(101)，且各伸出部位活动连接液压装置的液压杆。
7.根据权利要求1所述的方便过滤填料回收的污水处理设备，其特征在于所述过滤装置由两块过滤板(2)铰接形成三角形腔室。
8.根据权利要求1所述的方便过滤填料回收的污水处理设备，其特征在于所述过滤装置由三块过滤板(2)铰接形成矩形腔室。
说明书
方便过滤填料回收的污水处理设备
技术领域
本实用新型涉及污水处理设备，是一种方便过滤填料回收的污水处理设备。
背景技术
随着我国工业快速发展，人们生活水平提高的同时，各类工业污染也相继增多，工业和生活的污水问题则尤为突出。为了解决污水对环境的污染，现有技术中已公开了各种各样的污水处理设备，有些是用于生活污水处理，主要是针对油水分离和残渣收集。而有些则是侧重于工业污水，如印染领域中很多有色污水，需要进行除色和化学中和。但无论如何处理，都需要涉及过滤装置，而过滤装置必定也要存在某些过滤填料。现有技术通常是采用过滤网等结构除去较大的杂质，而采用在过滤网内添加过滤填料如活性炭等，利用吸附原理除去某些较难被过滤网筛选的杂质。该类过滤装置虽然使用效果较好，但也存在不足，主要是过滤填料在失效需要更换时较为不便，需要将填料从网状过滤板之间取出，不仅费时费力，且又经常难以清理干净，影响后续过滤效果，处理不当容易出现二次污染的问题。为此，有待对现有污水处理器中的过滤装置结构进行改进。
发明内容
为克服现有技术不足，本实用新型旨在向本领域提供一种方便过滤填料回收的污水处理设备，使其解决现有污水处理设备在过滤填料失效时更换较为不便，易出现二次污染的技术问题。其目的是通过如下技术方案实现的。
该方便过滤填料回收的污水处理设备包括污水处理器箱体及位于污水处理器箱体内的过滤装置，过滤装置内装填有过滤填料。过滤装置由至少两块带有滤孔的过滤板铰接而成，铰接形成的空间作为装填所述过滤填料的腔室，各过滤板中位于首尾的两块过滤板，其中一块过滤板与所述污水处理器箱体两侧箱板的顶部定位铰接，另一块过滤板与所述污水处理器箱体两侧箱板顶部设有的滑槽铰接，当该铰接部位滑动至滑槽一端时，各所述过滤板与所述污水处理器箱体顶面齐平，当该铰接部位滑动至滑槽另一端时，各所述过滤板铰接形成装填所述过滤填料的腔室。通过采用上述结构，控制上述铰接部位在滑槽内的滑动，即可控制各过滤板的铰接状态，当各过滤板铰接至与污水处理器箱体顶面齐平时，过滤填料平摊在污水处理器顶面，此时方便对使用完成的过滤填料进行回收操作。
所述污水处理器箱体顶面设有推料机构，该推料机构包括电机、螺杆、推料块，所述电机固定于所述污水处理器箱体顶面一侧，并传动连接所述螺杆一端，螺杆另一端旋转定位于污水处理器箱体顶面另一侧的支架，污水处理器箱体顶面沿所述螺杆方向还设有滑道，所述推料块与所述螺杆螺旋连接，且与所述滑道滑动配合。通过该推料机构，当各过滤板与污水处理器箱体顶面齐平时，由电机控制螺杆转动，带动推料块沿所述滑道滑动，推料块推动过滤填料实现除料操作，较为方便，自动化程度高。
所述污水处理器箱体顶面靠近所述支架的位置设有导料口。该导料口方便对除料过程中过滤填料的导向回收，例如在污水处理器箱体末端设置接料桶，则导料口将过滤填料导入接料桶内。
位于所述箱板滑槽内的铰接部位，其在滑槽内的滑动是通过手动或机械控制。具体可才用以下两种方案。
方案一：位于所述滑槽内的铰接部位，其伸出所述污水处理器箱体两侧箱板，且各伸出部位连接手柄。该方案即为手动控制。
方案二：位于所述滑槽内的铰接部位，其伸出所述污水处理器箱体两侧箱板，且各伸出部位活动连接液压装置的液压杆。该方案即为机械控制。
根据过滤板的数目不同，所形成装填过滤填料的腔室形状也不相同。如：所述过滤装置由两块过滤板铰接形成三角形腔室。所述过滤装置由三块过滤板铰接形成矩形腔室。根据实际过滤要求设置相应的过滤腔室，从而达到较好的过滤效果。
本实用新型结构较为简单，方便地解决了现有污水过滤设备过滤填料更换较为不便，以及过滤填料处理不净易导致二次污染的问题。适合作为各类污水处理设备的结构改进。
