申请日2017.10.23
公开(公告)日2018.05.08
IPC分类号C02F9/10
摘要
本发明提供了一种下水道污水油污分离装置，属于污水处理技术领域，包括箱体和废渣收集箱;所述箱体的正上方设有进料斗;所述进料斗的出口正对滤水板;所述滤水板上开有小孔，由两块对接而成，呈90度角;所述滤水板右侧部分固定连接鼓风装置;本发明可以同时实现固液分离和油水分离，不用化学药剂，不产生二次污染，成本低，利用水、油不同比重所形成的液位差，实现油水分离;内置加热灯，即使寒冷天气也可以保持恒定温度对凝固的油脂进行加热融化，快速高效的实现油水分离;从源头进行垃圾残渣和油脂的拦蓄，降低污水中的油脂含量，保证对人们的危害降到最小，提高城市环境卫生状况，有效降低下水道污水对环境的污染。
权利要求书
1.一种下水道污水油污分离装置，包括箱体和废渣收集箱;其特征是，所述箱体的正上方设有进料斗;所述进料斗的出口正对滤水板;所述滤水板上开有小孔，由两块对接而成，呈90度角;所述滤水板右侧部分固定连接鼓风装置;所述滤水板下方设有加热装置;所述鼓风装置出风口通过管道连接，管道穿过滤水板;所述箱体外部左右两侧各有一个废渣收集箱;所述废渣收集箱的下方开有排渣口;所述排渣口上设有截口插栓;所述滤水板下方放置油水分离池;所述油水分离池的左下角开有排油口;所述排油口上设有油水隔离器;所述排油口的下方是盛油箱;所述盛油箱的下方通过油箱固定杆固定连接于箱体的内壁;所述油水分离池的右下角开有出水口;所述出水口下方连通过滤池;所述油水分离池的正下方固定连接传动装置;所述转轴上嵌入搅拌叶片;所述搅拌叶片分为上下两层，每层两个;所述过滤池的下方通过过滤池支架连接于箱体内壁底部;所述过滤池的中间位置固定过滤网;所述过滤池的左侧通入吸水管。
2.根据权利要求1所述的下水道污水油污分离装置，其特征是，所述吸水管与水泵相连。
3.根据权利要求1或2所述的下水道污水油污分离装置，其特征是，所述水泵的左侧设有出水管。
4.根据权利要求1所述的下水道污水油污分离装置，其特征是，所述所述传动装置包括驱动齿轮和主动齿轮;所述驱动齿轮和主动齿轮相互啮合;所述主动齿轮与外部旋转电机相连;所述驱动齿轮上方与转轴固定连接。
5.根据权利要求1所述的下水道污水油污分离装置，其特征是，所述箱体左视图中排水口穿过箱体的侧壁。
说明书
下水道污水油污分离装置
技术领域
本发明涉及一种污水处理技术领域，具体是一种下水道污水油污分离装置。
背景技术
在城市下水道污水中含有大量油脂以及残渣，如果不及时加以处理，会对人们的健康产生严重的危害，同时也造成环境污染。下水道污水引发的各类安全问题备受社会关注，成为影响人民群众健康的一大问题。通常情况下，下水道中的污水很少引起人们的关注的，即使有人为处理，多用桶盛装，通过垃圾回收车回收，工人劳动强度大，运输量大，人工处理效率低下，很容易造成不法商贩对下水道污水收集利用，制造地沟油，同时下水道污水中的垃圾极易发生腐烂变质，滋生细菌蚊蝇，危害人类健康。为解决上述问题，本次设计了一种水道污水油污分离装置。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种新型高效的下水道污水油污分离装置。
为解决上述技术问题，本发明提供了如下技术方案：

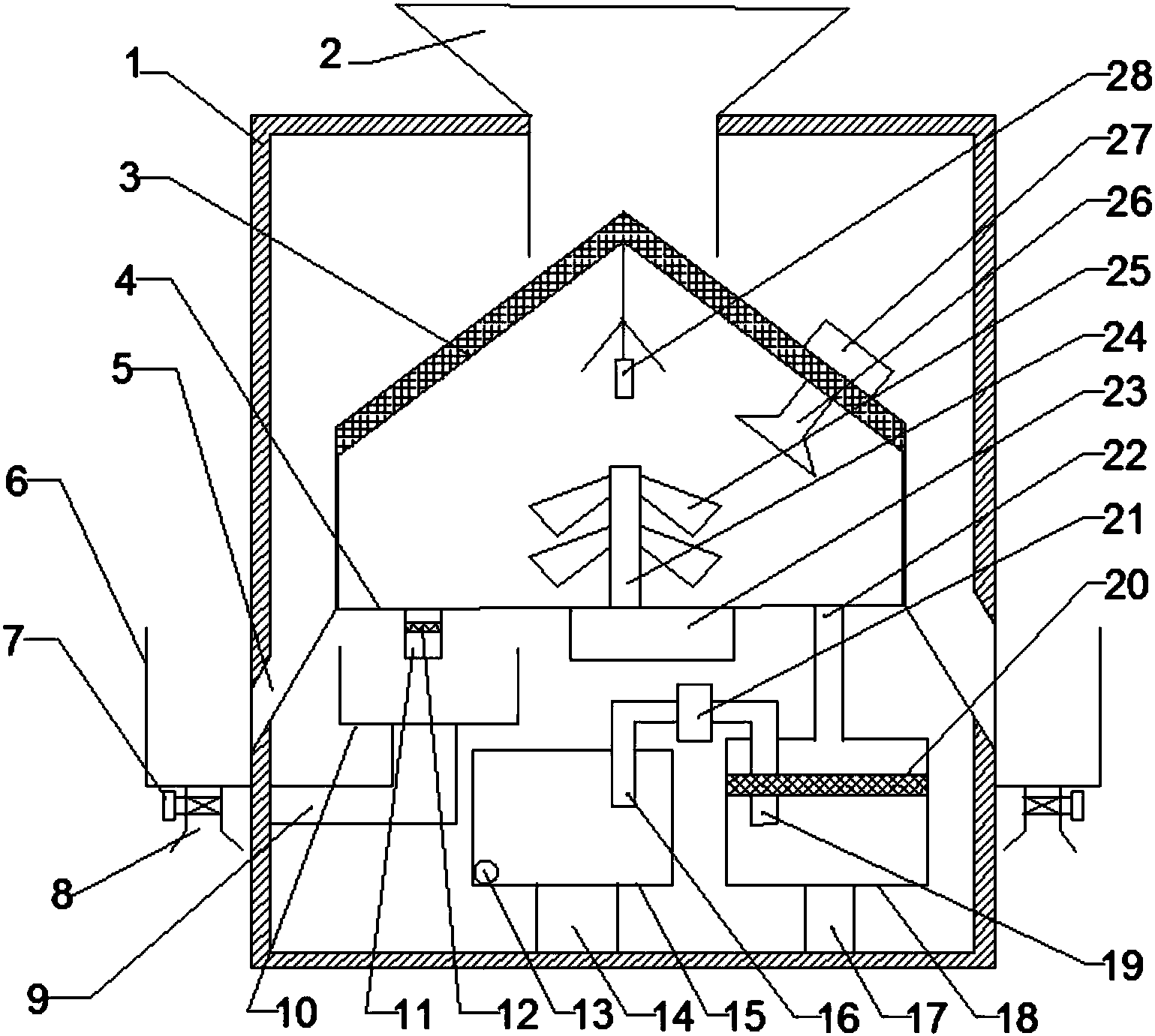

一种下水道污水油污分离装置，包括箱体和废渣收集箱;所述箱体的正上方设有进料斗;所述进料斗的出口正对滤水板;所述滤水板上开有小孔，由两块对接而成，呈90度角;所述滤水板右侧部分固定连接鼓风装置;所述滤水板下方设有加热装置;所述鼓风装置出风口通过管道连接，管道穿过滤水板;所述箱体外部左右两侧各有一个废渣收集箱;所述废渣收集箱的下方开有排渣口;所述排渣口上设有截口插栓;所述滤水板下方放置油水分离池;所述油水分离池的左下角开有排油口;所述排油口上设有油水隔离器;所述排油口的下方是盛油箱;所述盛油箱的下方通过油箱固定杆固定连接于箱体的内壁;所述油水分离池的右下角开有出水口;所述出水口下方连通过滤池;所述油水分离池的正下方固定连接传动装置;所述转轴上嵌入搅拌叶片;所述搅拌叶片分为上下两层，每层两个;所述过滤池的下方通过过滤池支架连接于箱体内壁底部;所述过滤池的中间位置固定过滤网;所述过滤池的左侧通入吸水管。
作为本发明进一步的改进方案：所述吸水管与水泵相连。
作为本发明进一步的改进方案：所述水泵的左侧设有出水管。
作为本发明进一步的改进方案：所述所述传动装置包括驱动齿轮和主动齿轮;所述驱动齿轮和主动齿轮相互啮合;所述主动齿轮与外部旋转电机相连;所述驱动齿轮上方与转轴固定连接。
作为本发明进一步的改进方案：所述箱体左视图中排水口穿过箱体的侧壁。
与现有技术相比，本发明的有益效果是：
本发明可以同时实现固液分离和油水分离，不用化学药剂，不产生二次污染，成本低，利用水、油不同比重所形成的液位差，实现油水分离;内置加热灯，即使寒冷天气也可以保持恒定温度对凝固的油脂进行加热融化，快速高效的实现油水分离;从源头进行垃圾残渣和油脂的拦蓄，降低污水中的油脂含量，保证对人们的危害降到最小，提高城市环境卫生状况，有效降低下水道污水对环境的污染。
