造纸厂污泥热解炭化系统

发布时间:2018-5-12 20:01:22

  申请日2017.10.21

  公开(公告)日2018.01.12

  IPC分类号C02F11/10; C02F103/28

  摘要

  本发明公开了一种造纸厂污泥热解炭化装置,包括底板和桶体,所述桶体的右端固定连接有两个连接块一,两个所述连接块一的内侧面均通过销轴一分别活动连接有两个撑杆,两个所述撑杆的内侧面通过连杆固定连接,且两个撑杆的底端均与底板的上表面固定连接。该造纸厂污泥热解炭化装置,通过转轴的上表面且位于桶体的内部固定连接有三个立杆一的底端,转轴下表面对应三个立杆一的位置均固定连接有立杆二的顶端,三个立杆一的顶端均固定连接有刮杆一的下表面,三个立杆二的底端均固定连接有刮杆二的上表面,在进行清洗的过程中,刮杆一和刮杆二能够刮除桶体内壁上的杂质,能够有效的提高清洗的效果。

  权利要求书

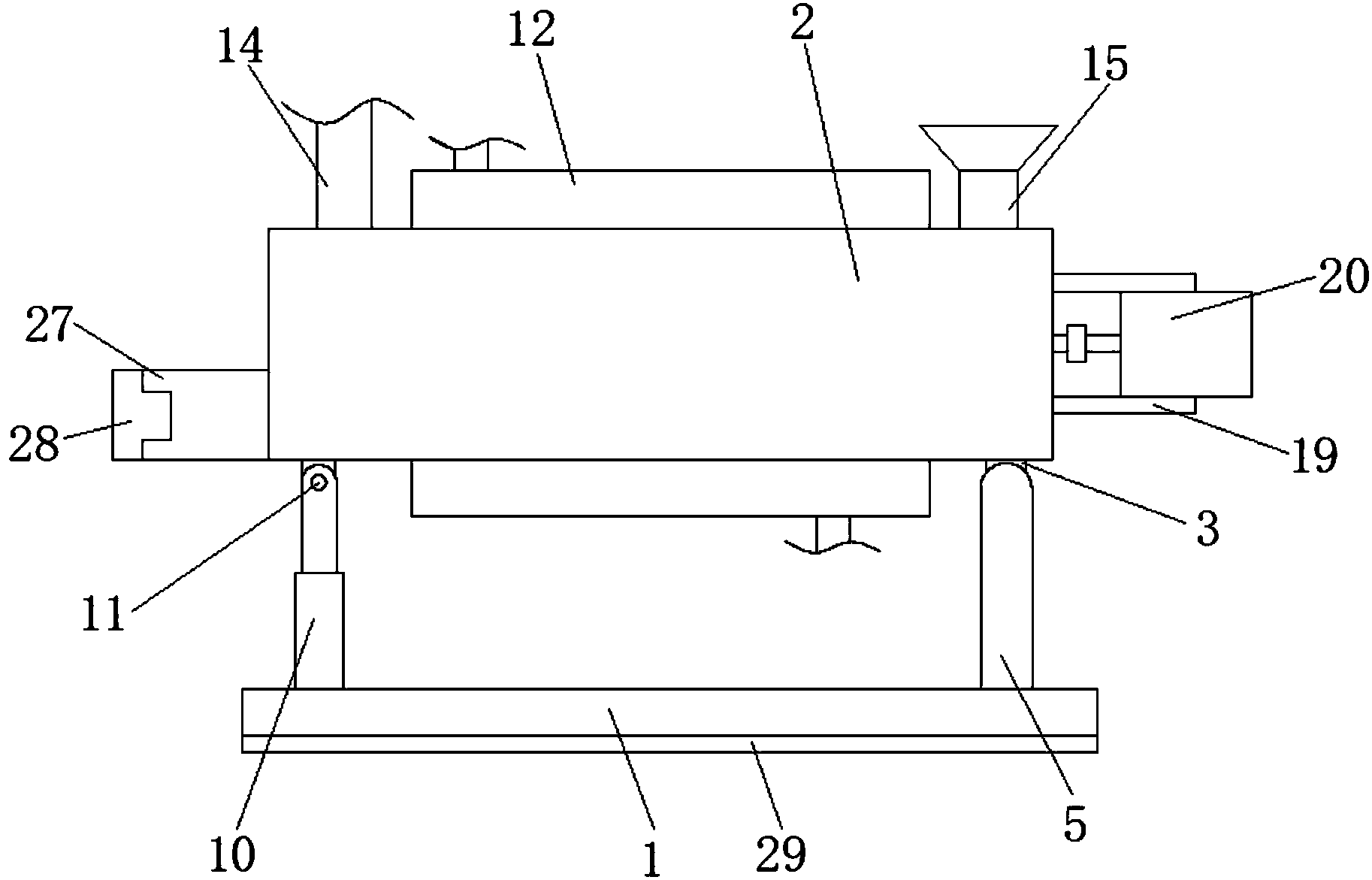

  1.一种造纸厂污泥热解炭化装置,包括底板(1)和桶体(2),其特征在于:所述桶体(2)的右端固定连接有两个连接块一(3),两个所述连接块一(3)的内侧面均通过销轴一(4)分别活动连接有两个撑杆(5),两个所述撑杆(5)的内侧面通过连杆(6)固定连接,且两个撑杆(5)的底端均与底板(1)的上表面固定连接,所述桶体(2)下表面的左侧开设有滑轨(7),所述滑轨(7)的内部滑动连接有滑块(8),所述滑块(8)的下表面固定连接有连接块二(9),所述底板(1)上表面对应滑块(8)的位置固定安装有油缸(10),所述油缸(10)上活塞杆的顶端通过销轴二(11)与连接块二(9)活动连接;

  所述桶体(2)的外侧面且位于滑轨(7)与连接块一(3)之间固定安装有夹套(12),所述桶体(2)的外侧面且位于夹套(12)的内部缠绕有加热丝(13),所述桶体(2)的上表面且位于夹套(12)的左右两侧分别固定连通有排气管(14)的进气端和进料管(15)的出料端,所述桶体(2)右侧壁的中部开设有安装孔(16),所述安装孔(16)的内部固定安装有第一轴承(17),所述第一轴承(17)的内部固定套接有转轴(18),所述桶体(2)右侧面对应安装孔(16)的位置通过安装杆(19)固定安装有减速电机(20),所述转轴(18)的右端延伸出第一轴承(17)并通过联轴器与减速电机(20)的输出端固定连接,所述桶体(2)内左壁的中部开设有安装槽(21),所述安装槽(21)的内部固定安装有第二轴承(22),所述转轴(18)的左端贯穿第一轴承(17)并延伸至桶体(2)的内部,且转轴(18)的左端固定套接在第二轴承(22)内,所述转轴(18)的上表面且位于桶体(2)的内部固定连接有三个立杆一(23)的底端,所述转轴(18)下表面对应三个立杆一(23)的位置均固定连接有立杆二(24)的顶端,三个所述立杆一(23)的顶端均固定连接有刮杆一(25)的下表面,三个所述立杆二(24)的底端均固定连接有刮杆二(26)的上表面,所述刮杆一(25)的上表面和刮杆二(26)的下表面均与桶体(2)的内壁接触,所述桶体(2)左侧壁的底端固定连通有出料管(27)的进料端,所述出料管(27)的出料端螺纹连接有螺塞(28)。

  2.根据权利要求1所述的一种造纸厂污泥热解炭化装置,其特征在于:所述刮杆一(25)和刮杆二(26)的长度相同,且刮杆一(25)和刮杆二(26)以转轴(18)为参照对称。

  3.根据权利要求1所述的一种造纸厂污泥热解炭化装置,其特征在于:所述刮杆一(25)位于排气管(14)与进料管(15)之间,所述进料管(15)的进料端呈漏斗状。

  4.根据权利要求1所述的一种造纸厂污泥热解炭化装置,其特征在于,三个所述立杆一(23)在转轴(18)的上表面呈等距离排列,所述桶体(2)的下表面与底板(1)的上表面相互平行。

  5.根据权利要求1所述的一种造纸厂污泥热解炭化装置,其特征在于:所述滑块(8)位于滑轨(7)的左端,所述滑轨(7)的长度大于滑块(8)的两倍长度。

  6.根据权利要求1所述的一种造纸厂污泥热解炭化装置,其特征在于:所述底板(1)的下表面粘接有防滑垫(29)的上表面,所述防滑垫(29)为橡胶垫。

  说明书

  一种造纸厂污泥热解炭化装置

  技术领域

  本发明涉及污泥处理技术领域,具体为一种造纸厂污泥热解炭化装置。

  背景技术

  造纸行业和印染行业的生产加工过程中会产生大量的有机污泥,这些污泥最为循环利用的原料具有很高的价值,通过强力压榨干化、高温热解炭化等手段处理后,能够生产出具有一定热值的粗炭粒产品。

  热解炭化装置在对污泥进行加工后,其桶体的内壁上会残留一些杂质,在连续使用后需要对装置进行清理,现有的污泥热解炭化装置多是固定式结构,在进行清理过程桶体内壁上的杂质不易清理,不易排除。

  发明内容

  (一)解决的技术问题

  针对现有技术的不足,本发明提供了一种造纸厂污泥热解炭化装置,解决了背景技术中提出的问题。

  (二)技术方案

  为实现以上目的,本发明通过以下技术方案予以实现:一种造纸厂污泥热解炭化装置,包括底板和桶体,所述桶体的右端固定连接有两个连接块一,两个所述连接块一的内侧面均通过销轴一分别活动连接有两个撑杆,两个所述撑杆的内侧面通过连杆固定连接,且两个撑杆的底端均与底板的上表面固定连接,所述桶体下表面的左侧开设有滑轨,所述滑轨的内部滑动连接有滑块,所述滑块的下表面固定连接有连接块二,所述底板上表面对应滑块的位置固定安装有油缸,所述油缸上活塞杆的顶端通过销轴二与连接块二活动连接。

  所述桶体的外侧面且位于滑轨与连接块一之间固定安装有夹套,所述桶体的外侧面且位于夹套的内部缠绕有加热丝,所述桶体的上表面且位于夹套的左右两侧分别固定连通有排气管的进气端和进料管的出料端,所述桶体右侧壁的中部开设有安装孔,所述安装孔的内部固定安装有第一轴承,所述第一轴承的内部固定套接有转轴,所述桶体右侧面对应安装孔的位置通过安装杆固定安装有减速电机,所述转轴的右端延伸出第一轴承并通过联轴器与减速电机的输出端固定连接,所述桶体内左壁的中部开设有安装槽,所述安装槽的内部固定安装有第二轴承,所述转轴的左端贯穿第一轴承并延伸至桶体的内部,且转轴的左端固定套接在第二轴承内,所述转轴的上表面且位于桶体的内部固定连接有三个立杆一的底端,所述转轴下表面对应三个立杆一的位置均固定连接有立杆二的顶端,三个所述立杆一的顶端均固定连接有刮杆一的下表面,三个所述立杆二的底端均固定连接有刮杆二的上表面,所述刮杆一的上表面和刮杆二的下表面均与桶体的内壁接触,所述桶体左侧壁的底端固定连通有出料管的进料端,所述出料管的出料端螺纹连接有螺塞。

  优选的,所述刮杆一和刮杆二的长度相同,且刮杆一和刮杆二以转轴为参照对称。

  优选的,所述刮杆一位于排气管与进料管之间,所述进料管的进料端呈漏斗状。

  优选的,三个所述立杆一在转轴的上表面呈等距离排列,所述桶体的下表面与底板的上表面相互平行。

  优选的,所述滑块位于滑轨的左端,所述滑轨的长度大于滑块的两倍长度。

  优选的,所述底板的下表面粘接有防滑垫的上表面,所述防滑垫为橡胶垫。

  (三)有益效果

  本发明提供了一种造纸厂污泥热解炭化装置,具备以下有益效果:

  (1)、该造纸厂污泥热解炭化装置,通过转轴的上表面且位于桶体的内部固定连接有三个立杆一的底端,转轴下表面对应三个立杆一的位置均固定连接有立杆二的顶端,三个立杆一的顶端均固定连接有刮杆一的下表面,三个立杆二的底端均固定连接有刮杆二的上表面,在进行清洗的过程中,刮杆一和刮杆二能够刮除桶体内壁上的杂质,能够有效的提高清洗的效果。

  (2)、该造纸厂污泥热解炭化装置,通过底板上表面对应滑块的位置固定安装有油缸,油缸上活塞杆的顶端通过销轴二与连接块二活动连接,能够利用油缸降低桶体左端的高度,有利于清洗水的排出,避免清洗产生的污水残留在桶体内,便于清洗,解决了背景技术中提出的问题。
