申请日2017.10.21
公开(公告)日2018.01.19
IPC分类号C02F1/32
摘要
本发明公开了一种水处理的紫外线杀菌水渠及其杀菌方法，包括基础、杀菌水渠、多根紫外线灯具、反光装置、进水口及出水口;杀菌水渠通过基础安装，基础的上端高出水面;多根紫外线灯具分别间隔安装在基础的上端，位于杀菌水渠的上方;反光装置罩盖在多根紫外线灯具的上方，进水口及出水口分别设置在杀菌水渠的两端。本发明能稳定可靠的进行紫外线的杀菌处理，基本不会被污染的灯具、无需自动清洗装置的运行方式、极短的杀菌距离、无需防水处理的制造安装过程、简单的控制系统等，都使本发明的方法有很强的实用价值。同时使得维护成本极大地降低、制造成本迅速下降、杀菌效率大大提高和使用寿命极大的延长。
权利要求书
1.一种水处理的紫外线杀菌水渠，其特征在于：包括基础、杀菌水渠、多根紫外线灯具、反光装置、进水口及溢流口;所述的杀菌水渠通过所述的基础安装，所述的基础的上端高出水面;所述的多根紫外线灯具分别间隔安装在所述的杀菌水渠的上方;所述的反光装置罩盖在所述的多根紫外线灯具的上方，所述的进水口及溢流口分别设置在所述的杀菌水渠的两端。
2.根据权利要求1所述的水处理的紫外线杀菌水渠，其特征在于：所述的反光装置为反光板或反光罩。
3.根据权利要求1所述的水处理的紫外线杀菌水渠，其特征在于：所述的多根紫外线灯具分别按照流水方向的横向或纵向布置，所述的多根紫外线灯具的最低点与水面的距离小于50mm。
4.根据权利要求1所述的水处理的紫外线杀菌水渠，其特征在于：所述的杀菌水渠通过所述的基础水平设置或在水流方向上倾斜设置，所述的杀菌水渠的倾斜角度为2°-15°。
5.根据权利要求1所述的水处理的紫外线杀菌水渠，其特征在于：所述的杀菌水渠的深度小于所述的杀菌水渠的宽度，所述的杀菌水渠的水处理深度不超过50mm。
6.一种权利要求1-5任意一项所述的水处理的紫外线杀菌水渠的杀菌方法，其特征在于：该方法至少包括如下步骤：
步骤1：将水处理厂的紫外杀菌水渠做成深度浅，宽度宽的杀菌水渠，使杀菌水渠的杀菌最大深度小于50mm;
步骤2：紫外线灯具安装到水面的上方;
步骤3：杀菌水渠的宽度和深度要满足最大的过水处理能力;溢流口的尺寸和数量要满足杀菌的灯管数量安装的要求;
步骤4：杀菌水渠的溢流口上面布置紫外线灯具;
步骤5：紫外线灯具的上面放置高反光率的反光装置。
7.一种水处理的紫外线杀菌水渠，其特征在于：包括基础、出水暗渠、出水明渠、多根紫外线灯具、反光装置及一个或多个出水溢流口;所述的出水暗渠通过所述的基础安装，所述的出水明渠分别通过所述的基础对称安装所述的出水暗渠的四周;所述的反光装置罩盖在所述的多根紫外线灯具的上方，所述的一个或多个出水溢流口分别水平开设在所述的出水暗渠的上，使所述的出水暗渠内的水流向所述的出水明渠;所述的多根紫外线灯具分别间隔安装在所述的一个或多个出水溢流口的上方，且整个所述的出水溢流口的上方布满所述的紫外线灯具。
8.根据权利要求7所述的水处理的紫外线杀菌水渠，其特征在于：所述的反光装置为反光板或反光罩。
9.根据权利要求7所述的水处理的紫外线杀菌水渠，其特征在于：所述的多根紫外线灯具分别按照流水方向的横向或纵向布置，所述的多根紫外线灯具的最低点与水面的距离大于10mm。
10.一种权利要求7-9任意一项所述的水处理的紫外线杀菌水渠的杀菌方法，其特征在于：该方法至少包括如下步骤：
步骤1：将水处理厂的紫外杀菌水渠做成深度深、宽度根据设计出水能力的出水暗渠结构;
步骤2：出水暗渠的上面开水平的出水溢流口，出水靠溢流出来流进旁边的出水明渠的方式实现;
步骤3：紫外线灯具安装到出水溢流口的上方;
步骤4：出水溢流口的宽度、长度和数量要适合紫外线灯具的安装长度和数量的要求，同时要满足最大处理水量的要求;
步骤5：保证整个出水溢流口上面布满紫外线灯具;
步骤6：紫外线灯具上面要放置高反光率的反光装置。
说明书
一种水处理的紫外线杀菌水渠及其杀菌方法
技术领域
本发明涉及水处理紫外杀菌领域，尤其涉及一种水处理的紫外线杀菌水渠及其杀菌方法。
背景技术
传统的紫外线杀菌的灯具的布置方式，很少的情况是将紫外线灯具放置到水体外部的方式，大部分都是浸入到水中的。
传统的紫外线在水体外部的布置方式由于各种原因几乎很少采用。这种方法，由于水的反射问题导致紫外线被反射出水体，降低了杀菌的效率。同时灯具的反射罩也吸收紫外线导致效率下降。如果水的深度比较深，也导致杀菌的效果不好。
紫外线灯具在水体内部的方式可以缩短紫外线的杀菌距离。同时不需要反射罩，直接的将紫外线投射到水体内部，可以减少反射罩对紫外线的损耗。
但是紫外线灯具在水体内部的方式也有很多的不利因素。
比如，浸入到水中的灯具必须要防水，灯具的外部一般要套上石英管等防水装置。石英产品的透光率基本在80%左右，这样紫外线的能量就被削弱了一部分。同时，被石英管吸收的紫外线光线的能量使得紫外线灯具发热，所以需要控制系统检测紫外线是否全部浸没在水中，以保证紫外线灯具不被烧毁。这样紫外线灯具在水位变化的时候，就需要频繁的开关。而紫外线灯具频繁的开关是导致紫外线灯具寿命加速缩短的重要原因。基本上每开关一次紫外线灯具，其寿命将缩短4小时左右。
浸入水中的石英管表面，在紫外线的照射下，很容易挂上各种污染物，导致紫外线的透射率大大下降。所以浸入水中的紫外灯具需要自动清洗装置或者定期人工清洗。紫外线的自动清洗装置清洗不及时，就会导致紫外线的能量被白白浪费掉，而且杀菌效率大打折扣，甚至导致灯具的损坏。
另外，紫外线灯具是在水下布置，电缆接头和清洗装置也要防水处理，以防止水进入灯具内部损坏灯具，这也导致紫外线杀菌设备造价进一步提升。设备的复杂程度增加，也导致故障率增加。
同时，为了保证紫外线灯具安装的尺寸满足检修和清洗的需要，紫外线灯具的过水空间一般都做得比较大。这样就增加了紫外线的杀菌距离，降低了杀菌效率。
所以传统的水处理紫外线杀菌的灯具布置方式和结构，存在着灯具寿命短、耗能严重、杀菌效率低、故障率高、造价高等问题。
发明内容
本发明的目的：提供一种水处理的紫外线杀菌水渠及其杀菌方法，能依靠布置结构和处理方式的优化，在基本不需要自动控制和人员维护的情况下，保证紫外线的长期稳定运行和杀菌效率，同时降低能耗，满足水处理行业对紫外杀菌的需要。
为了实现上述目的，本发明的技术方案是：

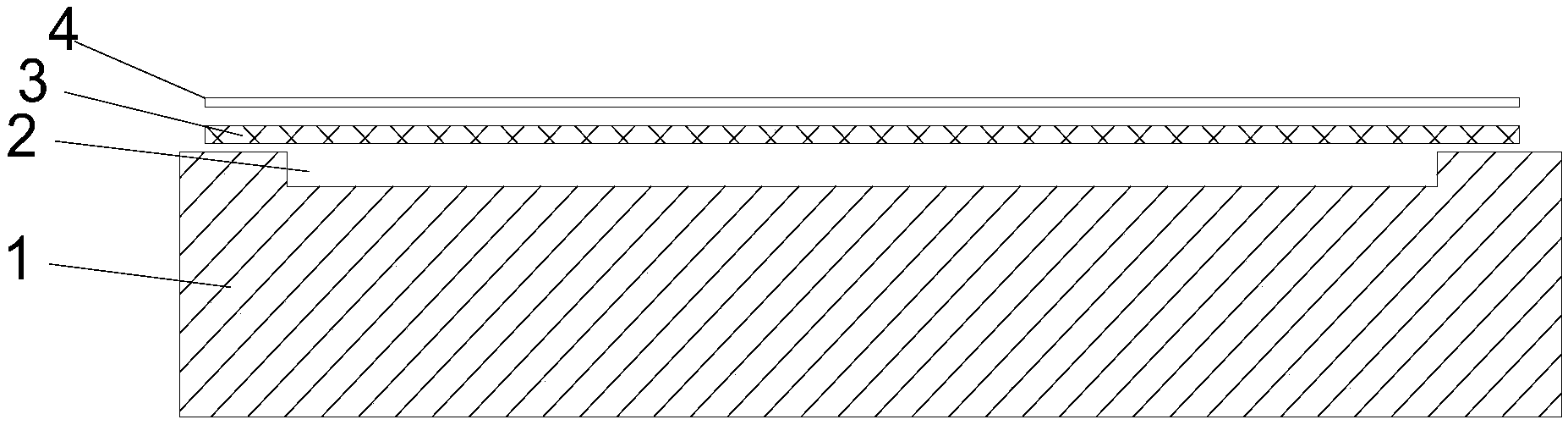

一种水处理的紫外线杀菌水渠，包括基础、杀菌水渠、多根紫外线灯具、反光装置、进水口及溢流口;所述的杀菌水渠通过所述的基础安装，所述的基础的上端高出水面;所述的多根紫外线灯具分别间隔安装在所述的杀菌水渠的上方;所述的反光装置罩盖在所述的多根紫外线灯具的上方，所述的进水口及溢流口分别设置在所述的杀菌水渠的两端。
上述的水处理的紫外线杀菌水渠，其中，所述的反光装置为反光板或反光罩。
上述的水处理的紫外线杀菌水渠，其中，所述的多根紫外线灯具分别按照流水方向的横向或纵向布置，所述的多根紫外线灯具与水面的距离不小于50mm。
上述的水处理的紫外线杀菌水渠，其中，所述的杀菌水渠通过所述的基础水平设置或在水流方向上倾斜设置，所述的杀菌水渠的倾斜角度为2°-15°。
上述的水处理的紫外线杀菌水渠，其中，所述的杀菌水渠的深度小于所述的杀菌水渠的宽度，所述的杀菌水渠的水处理深度不超过50mm。
一种水处理的紫外线杀菌水渠的杀菌方法，该方法至少包括如下步骤：
步骤1：将水处理厂的紫外杀菌水渠做成深度浅，宽度宽的杀菌水渠，使杀菌水渠的杀菌最大深度小于50mm。
步骤2：紫外线灯具安装到水面的上方。
步骤3：杀菌水渠的宽度要满足最大的过水处理能力，长度要满足杀菌的灯管数量安装的要求。
步骤4：杀菌水渠的溢流口上面布置紫外线灯具。
步骤5：紫外线灯具的上面放置高反光率的反光装置。
一种水处理的紫外线杀菌水渠，包括基础、出水暗渠、出水明渠、多根紫外线灯具、反光装置及一个或多个出水溢流口;所述的出水暗渠通过所述的基础安装;所述的出水明渠分别通过所述的基础对称安装所述的出水暗渠的四周;所述的反光装置罩盖在所述的多根紫外线灯具的上方，所述的一个或多个出水溢流口分别水平开设在所述的出水暗渠的上，使所述的出水暗渠内的水流向所述的出水明渠;所述的多根紫外线灯具分别间隔安装在所述的一个或多个出水溢流口的上方，且整个所述的出水溢流口的上方布满所述的紫外线灯具。
上述的水处理的紫外线杀菌水渠，其中，所述的反光装置为反光板或反光罩。
上述的水处理的紫外线杀菌水渠，其中，所述的多根紫外线灯具分别按照流水方向的横向或纵向布置，所述的多根紫外线灯具的最低点与水面的距离大于10mm。
一种水处理的紫外线杀菌水渠的杀菌方法，该方法至少包括如下步骤：
步骤1：将水处理厂的紫外杀菌水渠做成深度深、宽度根据设计出水能力的出水暗渠结构。
步骤2：出水暗渠的上面开水平的出水溢流口，出水靠溢流出来流进旁边的出水明渠的方式实现。
步骤3：紫外线灯具安装到出水溢流口的上方。
步骤4：出水溢流口的宽度、长度和数量要适合紫外线灯具的安装长度和数量的要求，同时要满足最大处理水量的要求。
步骤5：保证整个出水溢流口上面布满紫外线灯具。
步骤6：紫外线灯具上面要放置高反光率的反光装置。
本发明不但能稳定可靠的进行紫外线的杀菌处理，而且具有一系列的优势;基本不会被污染的灯具、无需自动清洗装置的运行方式、极短的杀菌距离、无需防水处理的制造安装过程、简单的控制系统等等，都使得本发明的方法有很强的实用价值。同时使得维护成本极大地降低、制造成本迅速下降、杀菌效率大大提高和使用寿命极大的延长。
