申请日2017.10.21
公开(公告)日2018.05.04
IPC分类号B01D21/02; B01D21/24; B01D36/04
摘要

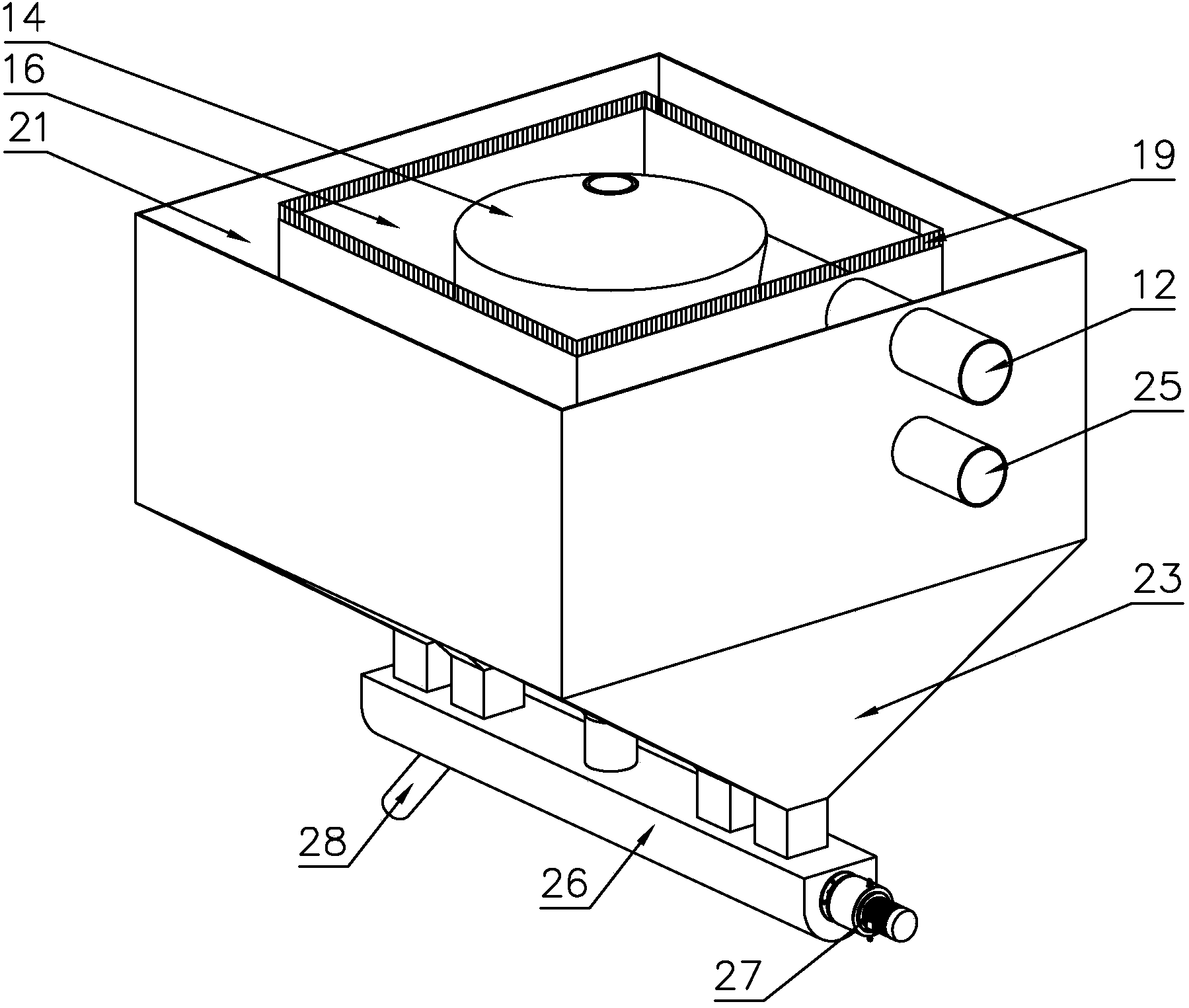

本实用新型公开了一种高效环保污水处理用沉淀池，包括一沉池、二沉池、三沉池，一沉池上部一侧设有进水管，进水管与一沉池内壁切向连接;一沉池下部一侧设有集污斗Ⅰ;一沉池上部一侧设有盖板，盖板中央处设有出水管Ⅰ;一沉池外部一侧设有二沉池，二沉池左右两侧下部各设有一个集污斗Ⅱ;二沉池外部一侧设有三沉池，三沉池左右两侧下部各设有一个集污斗Ⅲ，三沉池一侧设有出水管Ⅱ;集污斗Ⅲ下部一侧设有螺旋输送机，集污斗Ⅰ、集污斗Ⅱ、集污斗Ⅲ均与螺旋输送机连接。本实用新型采用外扩式多级沉淀的方式，增强了污水沉淀的效果，减少了土地成本的投入，提高了土地利用率;一沉池采用旋流沉降的方式，增强了污水沉淀的效果，提高了污水沉淀的效率。
权利要求书
1.一种高效环保污水处理用沉淀池，包括进水管、一沉池、出水管Ⅰ、集污斗Ⅰ、二沉池、集污斗Ⅱ、三沉池、集污斗Ⅲ、螺旋输送机，其特征在于所述一沉池为圆柱形结构，所述一沉池上部一侧设有进水管，所述进水管与一沉池内壁切向连接;所述一沉池下部一侧设有集污斗Ⅰ;所述一沉池上部一侧设有盖板，所述盖板中央处设有出水管Ⅰ，所述出水管Ⅰ上端与盖板中央平齐，下端深入一沉池内部，且出水管Ⅰ下端位于进水口下部;所述一沉池外部一侧设有二沉池，所述二沉池前后两侧下部各设有一个底板Ⅰ，所述二沉池左右两侧下部各设有一个集污斗Ⅱ，所述二沉池侧壁高度不高于出水管Ⅰ的上端;所述二沉池外部一侧设有三沉池，所述三沉池前后两侧下部各设有一个底板Ⅱ，所述三沉池左右两侧下部各设有一个集污斗Ⅲ，所述三沉池侧壁高度不高于二沉池侧壁，所述三沉池一侧设有出水管Ⅱ;所述集污斗Ⅲ下部一侧设有螺旋输送机，所述集污斗Ⅰ、集污斗Ⅱ、集污斗Ⅲ的排污口均与螺旋输送机连接，所述螺旋输送机一侧设有驱动电机，另一侧设有出泥口。
2.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于所述盖板为倒锥形结构。
3.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于所述集污斗Ⅱ上部一侧设有斜板。
4.根据权利要求3所述的一种高效环保污水处理用沉淀池，其特征在于所述斜板与水平面间的锐角夹角为30°-60°。
5.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于所述底板Ⅰ和底板Ⅱ的截面均为三角形，且底板Ⅰ的底边两端分别与集污斗Ⅱ内壁连接，底板Ⅱ的底边两端分别与集污斗Ⅲ内壁连接。
6.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于所述二沉池上部一侧设有刷丝。
7.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于所述出水管Ⅱ一端设有过滤网，所述过滤网安装在三沉池内壁上。
8.根据权利要求1所述的一种高效环保污水处理用沉淀池，其特征在于所述螺旋输送机为变螺距螺旋输送机。
说明书
一种高效环保污水处理用沉淀池
技术领域
本实用新型属于环保设备技术领域，特别涉及一种高效环保污水处理用沉淀池。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，沉淀池在废水处理中广为使用，是污水处理系统中最重要的组成部分之一，污水的静置沉淀和水质检测是决定污水处理效果的关键环节;传统的单级沉淀池沉淀效果差，加重了后续污水处理的负担，而现有的多级沉淀池一般为多个沉淀池串联使用，设备结构复杂，占地面积较大，且由于各组成之间的结合不够紧密，土地利用率较低。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种高效环保污水处理用沉淀池，采用外扩式多级沉淀的方式，增强了污水沉淀的效果，减少了土地成本的投入，提高了土地利用率;一沉池采用旋流沉降的方式，增强了污水沉淀的效果，提高了污水沉淀的效率。
为了实现上述目的，本实用新型采用的技术方案是：
一种高效环保污水处理用沉淀池，包括进水管、一沉池、出水管Ⅰ、集污斗Ⅰ、二沉池、集污斗Ⅱ、三沉池、集污斗Ⅲ、螺旋输送机，所述一沉池为圆柱形结构，所述一沉池上部一侧设有进水管，所述进水管与一沉池内壁切向连接，污水通过进水管切向进入一沉池中，借助于离心力将污水中的固体颗粒物捕集于一沉池侧壁，再借助重力作用使固体颗粒物落下，增强了污水沉淀的效果，提高了污水沉淀的效率;所述一沉池下部一侧设有集污斗Ⅰ，集污斗Ⅰ用于收集一沉池捕集的固体颗粒物;所述一沉池上部一侧设有盖板，所述盖板中央处设有出水管Ⅰ，所述出水管Ⅰ上端与盖板中央平齐，下端深入一沉池内部，且出水管Ⅰ下端位于进水口下部;所述一沉池外部一侧设有二沉池，所述二沉池前后两侧下部各设有一个底板Ⅰ，所述二沉池左右两侧下部各设有一个集污斗Ⅱ，所述二沉池侧壁高度不高于出水管Ⅰ的上端;所述二沉池外部一侧设有三沉池，所述三沉池前后两侧下部各设有一个底板Ⅱ，所述三沉池左右两侧下部各设有一个集污斗Ⅲ，所述三沉池侧壁高度不高于二沉池侧壁，所述三沉池一侧设有出水管Ⅱ，污水经过三级沉淀后从出水管Ⅱ中排出;所述集污斗Ⅲ下部一侧设有螺旋输送机，所述集污斗Ⅰ、集污斗Ⅱ、集污斗Ⅲ的排污口均与螺旋输送机连接，所述螺旋输送机一侧设有驱动电机，另一侧设有出泥口。
优选的，所述盖板为倒锥形结构，倒锥形的盖板有利于一沉池中排出的污水迅速落入二沉池中，提高了污水处理的效率，且倒锥形盖板避免了出水管Ⅰ中排出的污水在盖板上存留影响污水处理效果。
优选的，所述集污斗Ⅱ上部一侧设有斜板，斜板增加了污水的流程，缩短颗粒沉降距离，从而缩短了沉淀时问，并且增加了沉淀池的沉淀面积，从而提高了污水的处理效率和处埋能力。
优选的，所述斜板与水平面间的锐角夹角为30°-60°。
优选的，所述底板Ⅰ和底板Ⅱ的截面均为三角形，且底板Ⅰ的底边两端分别与集污斗Ⅱ内壁连接，底板Ⅱ的底边两端分别与集污斗Ⅲ内壁连接，三角形的底板Ⅰ和底板Ⅱ有利于沉降后的颗粒物迅速落入集污斗Ⅱ和集污斗Ⅲ，避免了排污的死角。
优选的，所述二沉池上部一侧设有刷丝，刷丝将二沉池中的固体颗粒物进行阻挡，避免了二沉池中的固体颗粒物流入三沉池中影响污水处理效果。
优选的，所述出水管Ⅱ一端设有过滤网，所述过滤网安装在三沉池内壁上，过滤网再次对固体颗粒物进行过滤，增强了污水处理的效果，保证了出水的水质。
优选的，所述螺旋输送机为变螺距螺旋输送机，变螺距螺旋输送机在运送污泥的同时对污泥进行挤压，排出了污泥中的大部分水分，减轻了后续污泥处理的负担。
本实用新型与现有技术相比较有益效果表现在：
1)采用外扩式多级沉淀的方式，增强了污水沉淀的效果，减少了土地成本的投入，提高了土地利用率;一沉池采用旋流沉降的方式，增强了污水沉淀的效果，提高了污水沉淀的效率;
2)盖板为倒锥形结构，倒锥形的盖板有利于一沉池中排出的污水迅速落入二沉池中，提高了污水处理的效率，且倒锥形盖板避免了出水管Ⅰ中排出的污水在盖板上存留影响污水处理效果;
3)集污斗Ⅱ上部一侧设有斜板，斜板增加了污水的流程，缩短颗粒沉降距离，从而缩短了沉淀时问，并且增加了沉淀池的沉淀面积，从而提高了污水的处理效率和处埋能力;
4)底板Ⅰ和底板Ⅱ的截面均为三角形，且底板Ⅰ的底边两端分别与集污斗Ⅱ内壁连接，底板Ⅱ的底边两端分别与集污斗Ⅲ内壁连接，三角形的底板Ⅰ和底板Ⅱ有利于沉降后的颗粒物迅速落入集污斗Ⅱ和集污斗Ⅲ，避免了排污的死角;
5)二沉池上部一侧设有刷丝，刷丝将二沉池中的固体颗粒物进行阻挡，避免了二沉池中的固体颗粒物流入三沉池中影响污水处理效果;
6)出水管Ⅱ一端设有过滤网，所述过滤网安装在三沉池内壁上，过滤网再次对固体颗粒物进行过滤，增强了污水处理的效果，保证了出水的水质;
7)螺旋输送机为变螺距螺旋输送机，变螺距螺旋输送机在运送污泥的同时对污泥进行挤压，排出了污泥中的大部分水分，减轻了后续污泥处理的负担。
