申请日2014.03.31
公开(公告)日2014.07.02
IPC分类号E03C1/12
摘要
本发明涉及家庭污水再利用自动补水装置。包括搅拌装置、备用补水箱、补水箱、清水箱，搅拌装置出水端通过连接管A连接备用补水箱入水端，备用补水箱一侧下端通过连接管B连接补水箱一侧下端，备用补水箱另一侧上端设有出水管，备用补水箱与补水箱形成一连通器，补水箱另一端下侧通过连接管C连接清水箱;还包括压力传感器、水位监测器、控制器、智能水阀、报警装置，所述压力传感器设置于清水箱底部，水位监测器设置于补水箱内下端，压力传感器及水位监测器均连接于控制器输入端，控制器输出端连接智能水阀及报警装置，智能水阀设置于连接管C上;所述连接管A上设置有控制阀。本发明构简单、操作方便、便于实现污水处理再利用且实现自动补水。
权利要求书
1.家庭污水再利用自动补水装置，其特征在于：包括搅拌装置、备用补 水箱、补水箱、清水箱，搅拌装置出水端通过连接管A连接备用补水箱入 水端，备用补水箱一侧下端通过连接管B连接补水箱一侧下端，备用补水 箱另一侧上端设有出水管，备用补水箱与补水箱形成一连通器，补水箱另 一端下侧通过连接管C连接清水箱;还包括压力传感器、水位监测器、控 制器、智能水阀、报警装置，所述压力传感器设置于清水箱底部，水位监 测器设置于补水箱内下端，压力传感器及水位监测器均连接于控制器输入 端，控制器输出端连接智能水阀及报警装置，智能水阀设置于连接管C上; 所述连接管A上设置有控制阀。
2.根据权利要求1所述的家庭污水再利用自动补水装置，其特征在于： 所述补水箱及备用补水箱下面均设置有支撑台。
3.根据权利要求2所述的家庭污水再利用自动补水装置，其特征在于： 所述报警装置采用蜂鸣器。
4.根据权利要求3所述的家庭污水再利用自动补水装置，其特征在于： 所述搅拌装置包括搅拌罐、设置于搅拌罐内的搅拌轴、设置于搅拌罐顶部 并与搅拌轴连接的驱动电机，搅拌罐顶部还设置有进料管及污水入口，搅 拌罐底部设置有清水出口，清水出口通过连接管A连通备用补水箱。
5.根据权利要求4所述的家庭污水再利用自动补水装置，其特征在于： 所述搅拌罐由圆饼状罐盖、圆环状罐体及罐底组成，管盖与罐体螺纹连接。
6.根据权利要求5所述的家庭污水再利用自动补水装置，其特征在于： 所述搅拌罐罐底截面为半球状结构。
7.根据权利要求6所述的家庭污水再利用自动补水装置，其特征在于： 所述搅拌罐顶部设置的进料管均匀分布于搅拌罐顶部圆周方向上。
8.根据权利要求7所述的家庭污水再利用自动补水装置，其特征在于： 所述备用补水箱上端出水管连通灌溉蓄水池。
说明书
家庭污水再利用自动补水装置
技术领域
本发明涉及污水处理再利用技术领域，具体是涉及家庭污水再利用自 动补水装置。
背景技术
目前，随着水资源的日益紧张，人们日常生活中产生的污水如何在利 用成了一个主要问题，尤其是现在居民的生活用水量逐渐增加，产生的大 量污水直接排放到下水道中，而冲洗厕所马桶都需要用掉大量的洁净自来 水，极大的造成了饮用水淡水资源的浪费;我们应该尽量的提高节约用水 的意识，尽可能的充分利用二次用水。
发明内容
本发明所要解决的技术问题是提供一种结构简单、操作方便、便于实 现污水处理再利用且实现自动补水的家庭污水再利用自动补水装置。

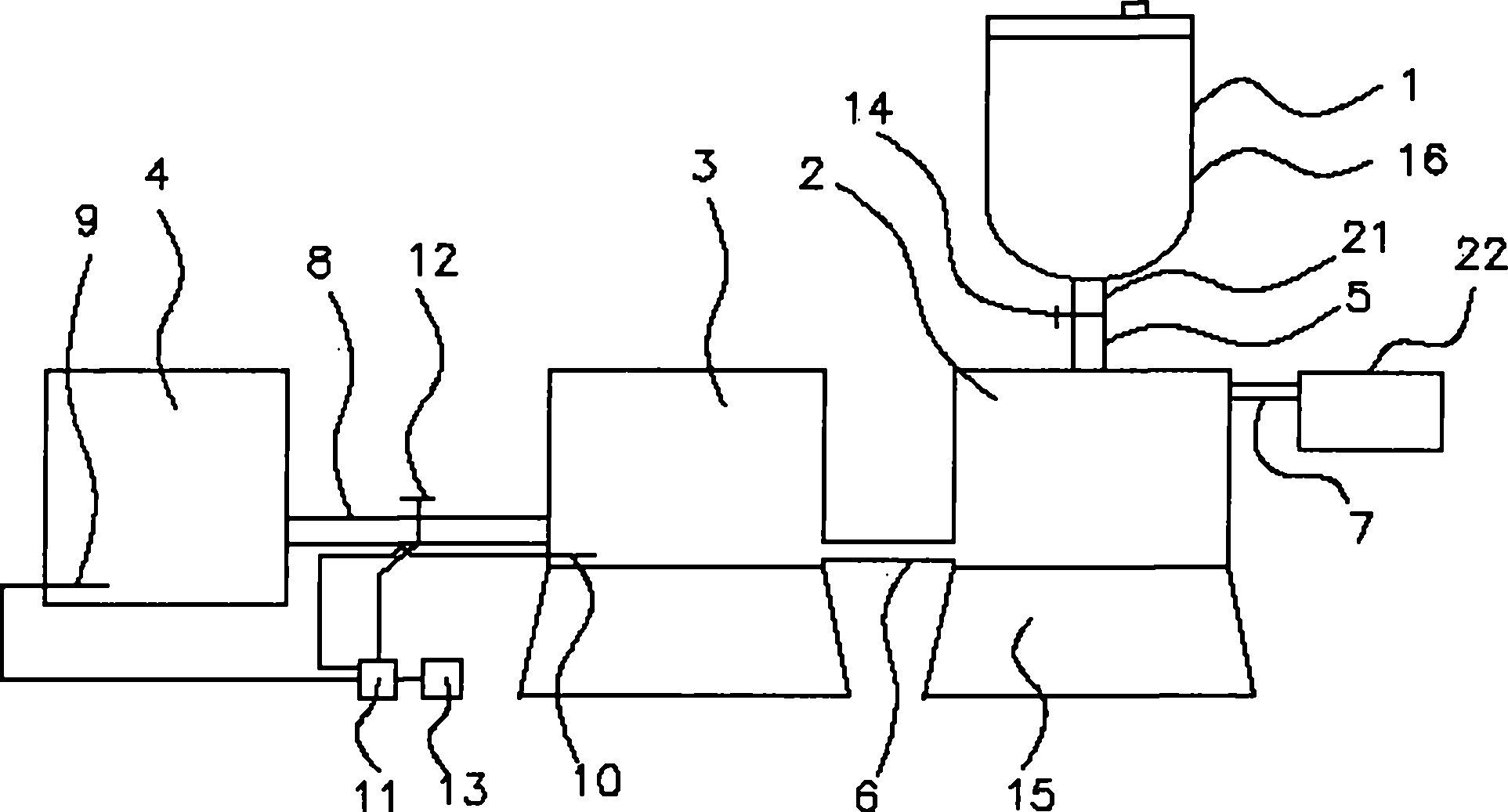

为解决上述技术问题，本发明提供以下技术方案：家庭污水再利用自 动补水装置，包括搅拌装置、备用补水箱、补水箱、清水箱，搅拌装置出水 端通过连接管A连接备用补水箱入水端，备用补水箱一侧下端通过连接管B 连接补水箱一侧下端，备用补水箱另一侧上端设有出水管，备用补水箱与 补水箱形成一连通器，补水箱另一端下侧通过连接管C连接清水箱;还包 括压力传感器、水位监测器、控制器、智能水阀、报警装置，所述压力传 感器设置于清水箱底部，水位监测器设置于补水箱内下端，压力传感器及 水位监测器均连接于控制器输入端，控制器输出端连接智能水阀及报警装 置，智能水阀设置于连接管C上;所述连接管A上设置有控制阀。
在上述方案基础上优选，所述补水箱及备用补水箱下面均设置有支撑 台。
在上述方案基础上优选，所述报警装置采用蜂鸣器。
在上述方案基础上优选，所述搅拌装置包括搅拌罐、设置于搅拌罐内 的搅拌轴、设置于搅拌罐顶部并与搅拌轴连接的驱动电机，搅拌罐顶部还 设置有进料管及污水入口，搅拌罐底部设置有清水出口，清水出口通过连 接管A连通备用补水箱。
在上述方案基础上优选，所述搅拌罐由圆饼状罐盖、圆环状罐体及罐 底组成，管盖与罐体螺纹连接。
在上述方案基础上优选，所述搅拌罐罐底截面为半球状结构。
在上述方案基础上优选，所述搅拌罐顶部设置的进料管均匀分布于搅 拌罐顶部圆周方向上。
在上述方案基础上优选，所述备用补水箱上端出水管连通灌溉蓄水池。
本发明与现有技术相比具有的有益效果是：经搅拌装置处理后的清水 进入备用补水箱，备用补水箱与补水箱组成连通器，两位水位自动互补， 补水箱通过智能水阀连接于清水箱，压力传感器检测清水箱内水压数据， 传输给控制器，控制器控制智能水阀工作，进而自动控制补水箱对清水箱 内补水，可以始终保持清水箱内水位不变，便于取用处理后的清水;同时， 补水箱内设水位监测器，水位监测器检测到补水箱内水位变化数据传输给 控制器，控制器进而决定控制报警装置工作，进而提醒使用者需要对补水 箱及备用补水箱内注入处理后的清水以保障清水箱内用水需求;再者，如 果搅拌装置处理后的清水过多，清水箱、补水箱及备用补水箱都已是最大 负荷工作下，过量的清水便可以通过备用补水箱上端的出水管输出，以确 保清水箱、补水箱及备用补水箱正常工作。
