申请日2014.03.31
公开(公告)日2014.07.02
IPC分类号C02F9/14
摘要

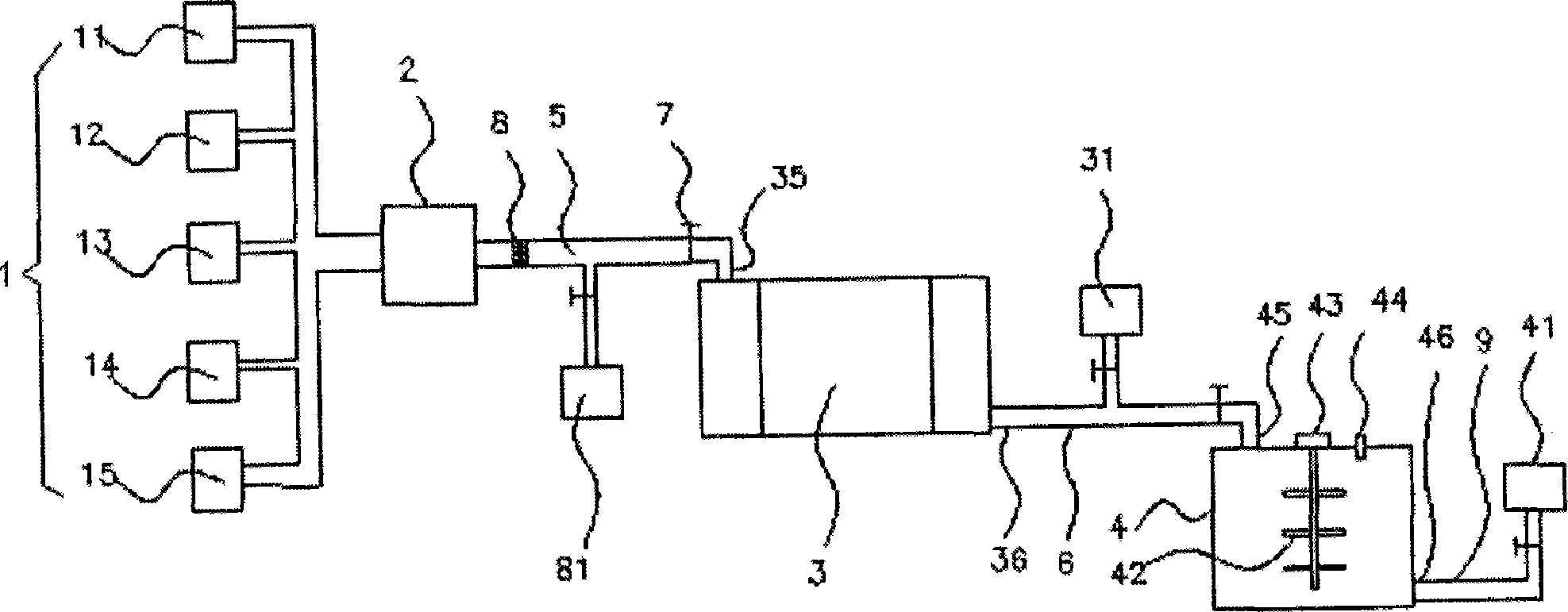

本发明涉及一种分级处理家庭污水处理装置，包括污水源组装置、污水集中池、生态净化箱、搅拌罐，所述污水源组装置包括并联连通于污水集中池的洗漱池、洗菜池、洗衣机排水口、洗澡排水口、洗拖把排水口;污水集中池通过有第一连接管连通生态净化箱，第一连接管上端内部设有污水过滤层，第一连接管下端分支连通有马桶水蓄积池;生态净化箱通过有第二连接管连通搅拌罐，第二连接管分支连通有植物灌溉水蓄积池;搅拌罐通过有第三连接管连通有清水池。本发明设计合理、操作方便、便于实现家庭生活污水区别化处理且区别化再利用。
权利要求书
1.一种分级处理家庭污水处理装置，其特征在于：包括污水源组装置、 污水集中池、生态净化箱、搅拌罐，所述污水源组装置包括并联连通于污 水集中池的洗漱池、洗菜池、洗衣机排水口、洗澡排水口、洗拖把排水口;
污水集中池通过有第一连接管连通生态净化箱，第一连接管上端内部 设有污水过滤层，第一连接管下端分支连通有马桶水蓄积池，第一连接管 与马桶水蓄积池及生态净化箱之间均设有控制阀;
生态净化箱通过有第二连接管连通搅拌罐，第二连接管分支连通有植 物灌溉水蓄积池，第二连接管与植物灌溉水蓄积池及搅拌罐之间均设有控 制阀;
搅拌罐通过有第三连接管连通有清水池，第三连接管上端设控制阀。
2.根据权利要求1所述的一种分级处理家庭污水处理装置，其特征在 于：所述第一连接管内设置的污水过滤层为高密度污水过滤网。
3.根据权利要求2所述的一种分级处理家庭污水处理装置，其特征在 于：所述生态净化箱包括箱体、设置于箱体内的两个隔板，隔板底部设有 流水孔，隔板将箱体分割成三个净化单元即左净水单元、中净水单元、右 净水单元，左净水单元内左上端设有第一入水口，右净水单元内右下端设 有第一出水口，中净水单元内均匀设有鹅卵石、活性炭及滤环，且鹅卵石、 活性炭及滤环上面载有水竹;所述第一入水口连通第一连接管，第一出水 口连通第二连接管。
4.根据权利要求3所述的一种分级处理家庭污水处理装置，其特征在 于：所述搅拌罐包括设置于搅拌罐内的搅拌轴、设置于搅拌罐顶部并与搅 拌轴连接的驱动电机、设置于搅拌罐顶部的进料管及第二入水口，设置于 搅拌罐底部的第二出水口;所述第二入水口连通第二连接管，所述第二出 水口连通清水池。
说明书
一种分级处理家庭污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是涉及一种分级处理家庭污水处 理装置。
背景技术
目前，随着水资源的日益紧张，人们日常生活中产生的污水如何在利 用成了一个主要问题，尤其是现在居民的生活用水量逐渐增加，产生的大 量污水直接排放到下水道中，而冲洗厕所马桶都需要用掉大量的洁净自来 水，极大的造成了饮用水淡水资源的浪费;我们应该尽量的提高节约用水 的意识，尽可能的充分利用二次用水。
在传统家庭生活污水处理过程中，但污水都是同一集中化处理，所采 用污水处理方法都是同样的，但家庭生活污水处理后的用途却各有不同， 有的用来冲洗马桶、有的用来浇灌植物、还有的用于拖地等，各种不同用 途对污水处理后再利用的要求各有不同，其污水处理的深度也应该不同， 避免只需轻度处理便可再利用的污水却还统一进行深度处理，浪费污水处 理资源，提高污水处理成本。
发明内容
本发明所要解决的技术问题是提供一种设计合理、操作方便、便于实 现家庭生活污水区别化处理且区别化再利用的分级处理家庭污水处理装 置。
为解决上述技术问题，本发明提供以下技术方案：一种分级处理家庭 污水处理装置，包括污水源组装置、污水集中池、生态净化箱、搅拌罐，所 述污水源组装置包括并联连通于污水集中池的洗漱池、洗菜池、洗衣机排 水口、洗澡排水口、洗拖把排水口;
污水集中池通过有第一连接管连通生态净化箱，第一连接管上端内部 设有污水过滤层，第一连接管下端分支连通有马桶水蓄积池，第一连接管 与马桶水蓄积池及生态净化箱之间均设有控制阀;
生态净化箱通过有第二连接管连通搅拌罐，第二连接管分支连通有植 物灌溉水蓄积池，第二连接管与植物灌溉水蓄积池及搅拌罐之间均设有控 制阀;
搅拌罐通过有第三连接管连通有清水池，第三连接管上端设控制阀。
在上述方案基础上优选，所述第一连接管内设置的污水过滤层为高密 度污水过滤网。
在上述方案基础上优选，所述生态净化箱包括箱体、设置于箱体内的 两个隔板，隔板底部设有流水孔，隔板将箱体分割成三个净化单元即左净 水单元、中净水单元、右净水单元，左净水单元内左上端设有第一入水口， 右净水单元内右下端设有第一出水口，中净水单元内均匀设有鹅卵石、活 性炭及滤环，且鹅卵石、活性炭及滤环上面载有水竹;所述第一入水口连 通第一连接管，第一出水口连通第二连接管。
在上述方案基础上优选，所述搅拌罐包括设置于搅拌罐内的搅拌轴、 设置于搅拌罐顶部并与搅拌轴连接的驱动电机、设置于搅拌罐顶部的进料 管及第二入水口，设置于搅拌罐底部的第二出水口;所述第二入水口连通 第二连接管，所述第二出水口连通清水池。
本发明与现有技术相比具有的有益效果是：利用污水集中池将家庭生 活污水收集后集中处理，鉴于污水处理后在利用的用途不同，且各用途对 污水处理要求区别化，本发明将污水分别经过污水过滤层、生态净化箱及 搅拌罐三级区别化处理，将各级处理后的污水输送给相应的蓄水装置，实 现区别化处理区别化利用，提高污水处理及利用的针对性，降低处理成本。
