水力混凝污泥浓缩机

发布时间:2018-5-12 19:19:20

  申请日2014.03.31

  公开(公告)日2014.07.09

  IPC分类号C02F1/52

  摘要

  本发明涉及一种市政水处理、石油化工、煤炭等行业中用于除去液体中的胶体杂质和悬浮物杂质的水力混凝污泥浓缩机,其包括柱状的反应罐、提升泵、进水管、出水管、喉管、斜板和集水槽。本发明的水力混凝污泥浓缩机利用水力作用的原理代替机械搅拌,并且采用分室反应、斜板过滤和负压水力药剂混合,混凝过滤和污泥浓缩效率高,在油田回注水处理、压裂返排液处理、钻井泥浆液处理、乳化油处理、煤化工洗煤液处理、钢厂循环水处理、炼化企业废水处理等市政和工矿企业的含高悬浮物、胶体的废液、废水中有广泛应用。

  权利要求书

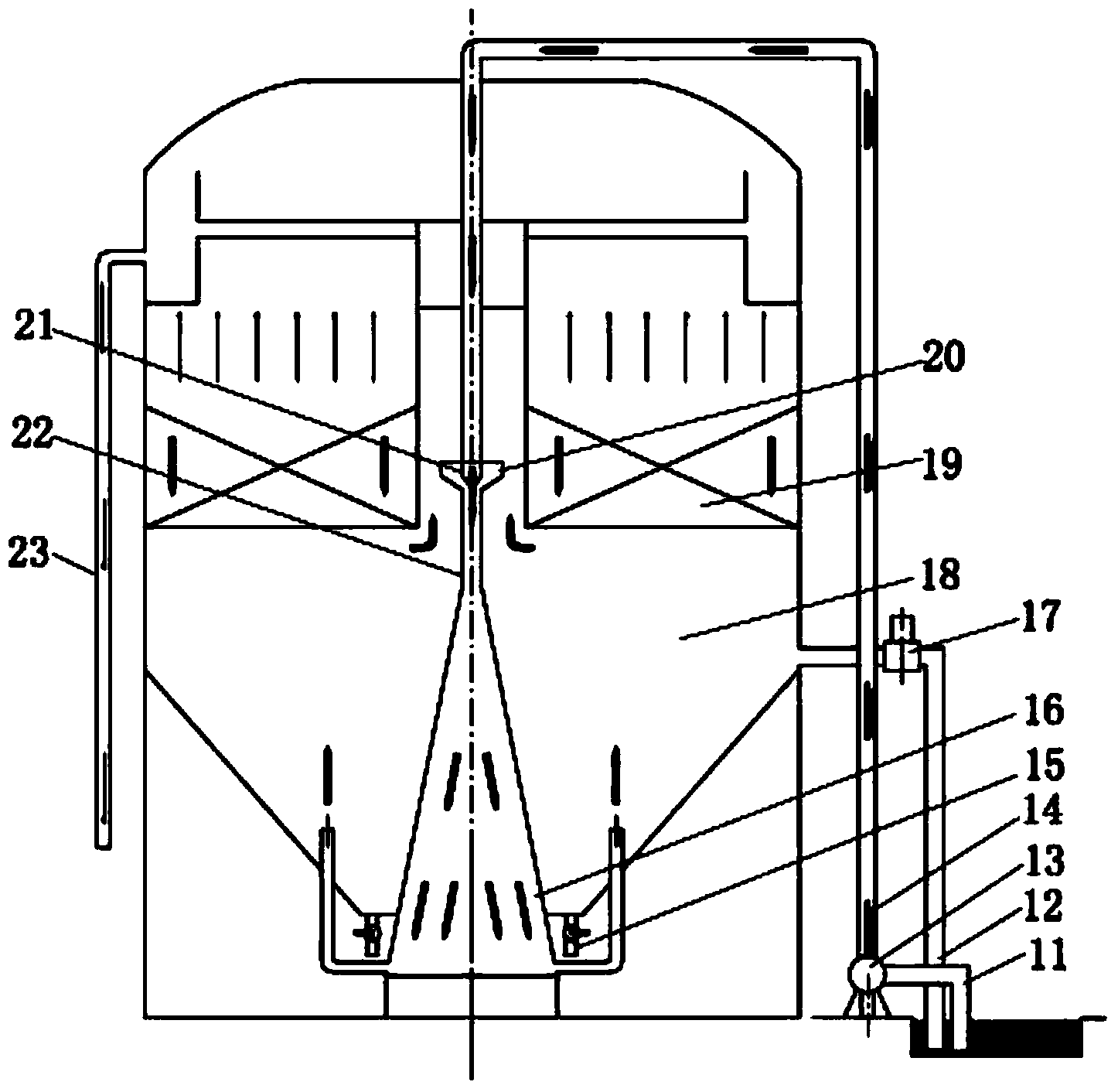

  1.一种水力混凝污泥浓缩机,其包括柱状的反应罐、提升泵(13)、 进水管(14)、出水管(23)、喉管(22)、斜板(19)、射流管(21)和 与出水管(23)连接的集水槽,

  其中提升泵(13)通过泵吸入管(11)与废水槽连接,进水管(14) 一端与提升泵(13)连接,进水管(14)另一端与射流管(21)一端连 接,反应罐中安装有喉管(22),喉管(22)分为上部、中部和下部三部 分,上部为由上至下直径变小的第一反应室(20),中部为直径不变的喉 部,下部为由上至下直径变大的第二反应室(16),喉管(22)穿过反应 罐中部的第三反应室(18),喉管(22)下端封闭并且靠近反应罐底部, 射流管(21)的另一端从反应罐上部垂直进入反应罐后与喉管(22)的 第一反应室(20)连接,喉管(22)下部最大外圆处均匀安装有多个上 升管,第三反应室(18)的腔室侧壁上设置有排水孔,该排水孔离第三 反应室(18)底部的距离h=(0.3-0.4)H,其中H为第三反应室(18) 的高度,该排水孔通过排水管(12)与处于低位的废水槽连接,排水管 路上配置有常闭电磁阀(17),第三反应室(18)底部设置有常闭的浓缩 出泥口(15)。

  2.根据权利要求1所述的一种水力混凝污泥浓缩机,其中,第三反 应室(18)是上粗下细的锥形腔室,上升管垂直向上进入第三反应室(18) 中,在反应罐中部的第三反应室(18)上部间隔均匀地安装有多个斜板 (19),反应罐上部沿内圆具有圆环形的集水槽。

  3.根据权利要求2所述的一种水力混凝污泥浓缩机,其中喉管(22) 的第一反应室(20)的最大直径、喉管(22)喉部直径与喉管(22)的 第二反应室(16)的最大直径的比例为(3-4):1:(8-9)。

  4.根据权利要求3所述的一种水力混凝污泥浓缩机,其中喉管(22) 的第一反应室(20)的最大直径、喉管(22)喉部直径与喉管(22)的 第二反应室(16)的最大直径的比例为3.5:1:8.5。

  5.根据权利要求1-4中任一项所述的一种水力混凝污泥浓缩机,其 中集水槽与出水管(23)的连接处设置有过滤网。

  6.根据权利要求5所述的一种水力混凝污泥浓缩机,其中排水孔离 第三反应室(18)底部的距离h=0.35H。

  说明书

  水力混凝污泥浓缩机

  技术领域

  本发明属于污水处理领域,具体地涉及一种市政水处理、石油化工、 煤炭等行业中用于除去液体中的胶体杂质和悬浮物杂质的水力混凝污泥 浓缩机和水力混凝过滤机。

  背景技术

  现有的混凝法处理废水是采用在反应池中投加水处理絮凝剂、充分 搅拌反应、生成絮体后在沉淀分离池中实现泥水分离。添加絮凝剂除去 液体中悬浮和胶体杂质是常规有效的方法,然而,受到反应时间长、温 度影响大等方面作用,混凝剂对液体的处理效果不容易控制;对混凝剂 的搅拌不利于利用絮体活性将液体中的杂质吸附沉降。

  发明内容

  本发明的目的就是为了克服现有混凝处理废水设施采用机械搅拌而 不利于利用絮体活性将液体中的杂质吸附沉降的技术问题,设计了一种 利用水力作用的原理代替机械搅拌,并且采用分室反应、斜板过滤和负 压水力药剂混合的水力混凝污泥浓缩机和水力混凝过滤机。

  本发明可通过如下技术方案来实现:

  一种水力混凝污泥浓缩机,其包括柱状的反应罐、提升泵(13)、进 水管(14)、出水管(23)、喉管(22)、斜板(19)、射流管(21)和与 出水管(23)连接的集水槽,

  其中提升泵(13)通过泵吸入管(11)与废水槽连接,进水管(14) 一端与提升泵(13)连接,进水管(14)另一端与射流管(21)一端连 接,反应罐中安装有喉管(22),喉管(22)分为上部、中部和下部三部 分,上部为由上至下直径变小的第一反应室(20),中部为直径不变的喉 部,下部为由上至下直径变大的第二反应室(16),喉管(22)穿过反应 罐中部的第三反应室(18),喉管(22)下端封闭并且靠近反应罐底部, 射流管(21)的另一端从反应罐上部垂直进入反应罐后与喉管(22)的 第一反应室(20)连接,喉管(22)下部最大外圆处均匀安装有多个上 升管,第三反应室(18)的腔室侧壁上设置有排水孔,该排水孔离第三 反应室(18)底部的距离h=(0.3-0.4)H,其中H为第三反应室(18) 的高度,该排水孔通过排水管(12)与处于低位的废水槽连接,排水管 路上配置有常闭电磁阀(17),第三反应室(18)底部设置有常闭的浓缩 出泥口(15)。

  优选地,其中第三反应室(18)是上粗下细的锥形腔室,上升管垂 直向上进入第三反应室(18)中,在反应罐中部的第三反应室(18)上 部间隔均匀地安装有多个斜板(19),反应罐上部沿内圆具有圆环形的集 水槽。

  优选地,其中喉管(22)的第一反应室(20)的最大直径、喉管(22) 喉部直径与喉管(22)的第二反应室(16)的最大直径的比例为(3-4): 1:(8-9)。

  优选地,其中喉管(22)的第一反应室(20)的最大直径、喉管(22) 喉部直径与喉管(22)的第二反应室(16)的最大直径的比例为3.5:1: 8.5。

  优选地,其中集水槽与出水管(23)的连接处设置有过滤网。

  优选地,其中排水孔离第三反应室(18)底部的距离h=0.35H。

  本发明可通过如下技术方案来实现:

  一种水力混凝过滤机,其包括柱状的反应罐、提升泵(1)、进水管 (3)、出水管(10)、喉管(8)、斜板(6)、射流管(7)和与出水管(10) 连接的集水槽,

  其中,提升泵(1)与废水槽连接,进水管(3)一端与提升泵(1) 连接,进水管(3)另一端与射流管(7)一端连接,反应罐中安装有喉 管(8),喉管(8)分为上部、中部和下部三部分,上部为由上至下直径 变小的第一反应室(9),中部为直径不变的喉部,下部为由上至下直径 变大的第二反应室(4),喉管(8)穿过反应罐中部的第三反应室(5), 喉管(8)下端封闭并且靠近反应罐底部,射流管(7)的另一端从反应 罐上部垂直进入反应罐后与第一反应室(9)连接,喉管(8)的第二反 应室(4)的下部最大外圆处均匀安装有多个上升管,第三反应室(5) 底部设置有常闭的浓缩出泥口(2)。

  优选地,其中,第三反应室(5)是上粗下细的锥形腔室,上升管垂 直向上进入第三反应室(5)中,在反应罐中部的第三反应室(5)上部 间隔均匀地安装有多个斜板(6),反应罐上部沿内圆具有圆环形的集水 槽优选地,其中喉管(8)的第一反应室(9)的最大直径、喉管(8)喉 部直径与喉管(8)的第二反应室(4)的最大直径的比例为(3~4):1: (8~9)。

  优选地,其中喉管(8)的第一反应室(9)的最大直径、喉管(8) 喉部直径与喉管(8)的第二反应室(4)的最大直径的比例为3.5:1: 8.5。

  优选地,其中集水槽与出水管(10)的连接处设置有过滤网。

  本发明的水力混凝过滤机和水力混凝污泥浓缩机利用水力作用的原 理代替机械搅拌,并且采用分室反应、斜板过滤和负压水力药剂混合, 混凝过滤效率高,在油田回注水处理、压裂返排液处理、钻井泥浆液处 理、乳化油处理、煤化工洗煤液处理、钢厂循环水处理、炼化企业废水 处理等市政和工矿企业的含高悬浮物、胶体的废液、废水中有广泛应用。
