申请日2017.10.21
公开(公告)日2018.01.16
IPC分类号B30B9/20; B30B15/30; B30B15/00
摘要
本发明涉及污泥处理技术领域,且公开了一种高效的造纸污泥压榨机,包括机架,所述机架内设置有传送带,所述传送带的一侧固定连接有主动轮,所述主动轮的一侧固定连接有第一电机,所述传送带远离主动轮的一侧固定连接有从动轮,所述机架的两侧内壁上固定连接有支撑槽。本发明通过机架、传送带、主动轮、第一电机、从动轮、支撑槽、压辊、转轴、齿轮、传送链、第二电机、轴承座、排水槽、排水口、排料坡、投料斗、透明观察窗、控制面板和第二齿轮,改变传统的造纸污泥的压榨设备处理污泥耗时长,严重影响了污泥的处理效率,从而影响了生产效率的问题,只需要利用一组压辊滚动压榨,即可达到高效压榨的目的。
权利要求书

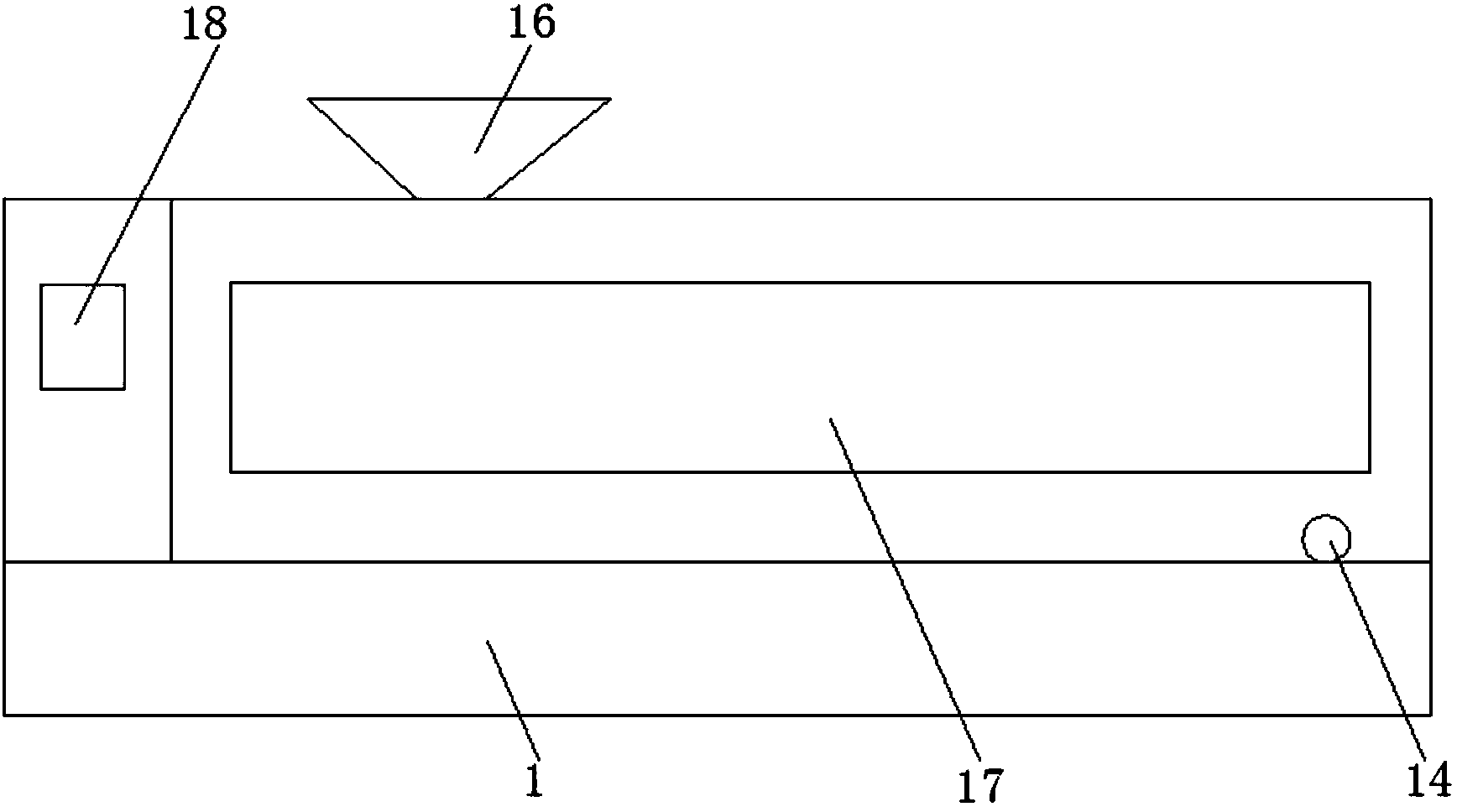

1.一种高效的造纸污泥压榨机,包括机架(1),其特征在于:所述机架(1)内设置有传送带(2),所述传送带(2)的一侧固定连接有主动轮(3),所述主动轮(3)的一侧固定连接有第一电机(4),所述传送带(2)远离主动轮(3)的一侧固定连接有从动轮(5),所述机架(1)的两侧内壁上固定连接有支撑槽(6),所述支撑槽(6)内设置有压辊(7),所述压辊(7)的两侧均固定连接有转轴(8),所述转轴(8)远离压辊(7)的一侧固定连接有第一齿轮(9),所述第一齿轮(9)上固定连接有传送链(10),所述传送链(10)的一侧固定连接有第二齿轮(19),所述第二齿轮(19)的一侧固定连接有第二电机(11),所述转轴(8)远离第一齿轮(9)的一端固定连接有轴承座(12),所述机架(1)的底部设置有排水槽(13),所述排水槽(13)的一侧固定连接有排水口(14),所述机架(1)的底部远离排水槽(13)的一侧设置有排料坡(15),所述机架(1)的顶部固定连接有投料斗(16),所述机架(1)的两侧壁上设置有透明观察窗(17),所述机架(1)远离透明观察窗(17)的一侧设置有控制面板(18)。
2.根据权利要求1所述的一种高效的造纸污泥压榨机,其特征在于:所述投料斗(16)的底部固定连接有下料管,所述投料斗(16)的下料管位于支撑槽(6)的一侧的正上方。
3.根据权利要求1所述的一种高效的造纸污泥压榨机,其特征在于:所述排水槽(13)位于传送带(2)的下方,且排水槽(13)的长度与传送带(2)的长度相适配。
4.根据权利要求1所述的一种高效的造纸污泥压榨机,其特征在于:所述支撑槽(6)由底板和侧板构成,支撑槽(6)的底板的顶部位于传送带(2)的底部,支撑槽(6)的侧板的内侧紧贴传送带(2)的一侧,转轴(8)穿过支撑槽(6)的侧板。
5.根据权利要求1所述的一种高效的造纸污泥压榨机,其特征在于:所述压辊(7)的底部贴近传送带(2)的顶部,且第一电机(4)顺时针旋转,第二电机(11)逆时针旋转。
6.根据权利要求2所述的一种高效的造纸污泥压榨机,其特征在于:所述传送带(2)和支撑槽(6)的底板上均设置有网孔,排料坡(15)位于传送带(2)远离投料斗(16)的一侧的下方。
说明书
一种高效的造纸污泥压榨机
技术领域
本发明涉及污泥处理技术领域,具体为一种高效的造纸污泥压榨机。
背景技术
造纸术是中国古代的四大发明,我国的造纸业历史悠久,随着经济发展,人口的增多,以及教育文化事业的发展,造纸业的发展也原来越迅速,但是纸张的生产过程中会产生大量的污泥,这些污泥中含有大量的大量的纤维素类有机质和氮、磷和钾等植物养分,又含有微量重金属和病原菌,目前对于这些污泥的处理方式多种多样,将造纸污泥进行压榨,然后高温炭化后进行再利用,是一种较环保的利用方式。但是现有的造纸污泥的压榨设备一般用液压缸和压板进行高压压榨后再排出,耗时长,严重影响了污泥的处理效率,从而影响了生产效率,其次压榨的时间长,增加了生产成本。
发明内容
(一)解决的技术问题
针对现有技术的不足,本发明提供了一种高效的造纸污泥压榨机,具备高效和节约生产成本等优点,解决了低效和增加生产成本的问题。
(二)技术方案
为实现上述目的,本发明提供如下技术方案:一种高效的造纸污泥压榨机,包括机架,所述机架内设置有传送带,所述传送带的一侧固定连接有主动轮,所述主动轮的一侧固定连接有第一电机,所述传送带远离主动轮的一侧固定连接有从动轮,所述机架的两侧内壁上固定连接有支撑槽,所述支撑槽内设置有压辊,所述压辊的两侧均固定连接有转轴,所述转轴远离压辊的一侧固定连接有第一齿轮,所述第一齿轮上固定连接有传送链,所述传送链的一侧固定连接有第二齿轮,所述第二齿轮的一侧固定连接有第二电机,所述转轴远离第一齿轮的一端固定连接有轴承座,所述机架的底部设置有排水槽,所述排水槽的一侧固定连接有排水口,所述机架的底部远离排水槽的一侧设置有排料坡,所述机架的顶部固定连接有投料斗,所述机架的两侧壁上设置有透明观察窗,所述机架远离透明观察窗的一侧设置有控制面板。
优选的,所述投料斗的底部固定连接有下料管,所述投料斗的下料管位于支撑槽的一侧的正上方。
优选的,所述排水槽位于传送带的下方,且排水槽的长度与传送带的长度相适配。
优选的,所述支撑槽由底板和侧板构成,支撑槽的底板的顶部位于传送带的底部,支撑槽的侧板的内侧紧贴传送带的一侧,转轴穿过支撑槽的侧板。
优选的,所述压辊的底部贴近传送带的顶部,且第一电机顺时针旋转,第二电机逆时针旋转。
优选的,所述传送带和支撑槽的底板上均设置有网孔,排料坡位于传送带远离投料斗的一侧的下方。
(三)有益效果
与现有技术相比,本发明提供了一种高效的造纸污泥压榨机,具备以下
有益效果:
1、本发明通过机架、传送带、主动轮、第一电机、从动轮、支撑槽、压辊、转轴、齿轮、传送链、第二电机、轴承座、排水槽、排水口、排料坡、投料斗、透明观察窗、控制面板和第二齿轮,改变传统的造纸污泥的压榨设备处理污泥耗时长,严重影响了污泥的处理效率,从而影响了生产效率的问题,只需要利用一组压辊滚动压榨,即可达到高效压榨的目的。
2、本发明通过机架、传送带、主动轮、第一电机、从动轮、支撑槽、压辊、转轴、齿轮、传送链、第二电机、轴承座、排水槽、排水口、排料坡、投料斗、透明观察窗、控制面板和第二齿轮,使得该污泥压榨装置耗时短,节约生产成本,只需要利用传送带和压辊配合作业即可。
