申请日2017.10.23
公开(公告)日2018.05.08
IPC分类号C02F9/08
摘要
本发明提供了一种防阻的工业污水净化装置，属于污水处理技术领域，包括移动装置和污水净化装置;所述防阻装置设置在过滤箱内;所述排杂管设置在过滤箱的左侧底部;所述冲洗口设置在过滤箱的右侧;所述光催化箱固定设置在底板的上面中部;所述催化剂设置在光催化箱内;所述第二盖板设置在光催化箱的上面;所述第三盖板的下面中部设置有支架，支架的上面两侧通过固定夹设置有紫外线灯;本发明装置通过在光催化箱的内腔底部设置有曝气装置，具有向光催化箱内曝气将催化剂与污水充分混合的功能;在第二盖板的下面设置有光源，具有加快污水和催化剂混合反应速率的功能;本装置具有制作工艺简单、实用性强和净化效果好的特点。
权利要求书

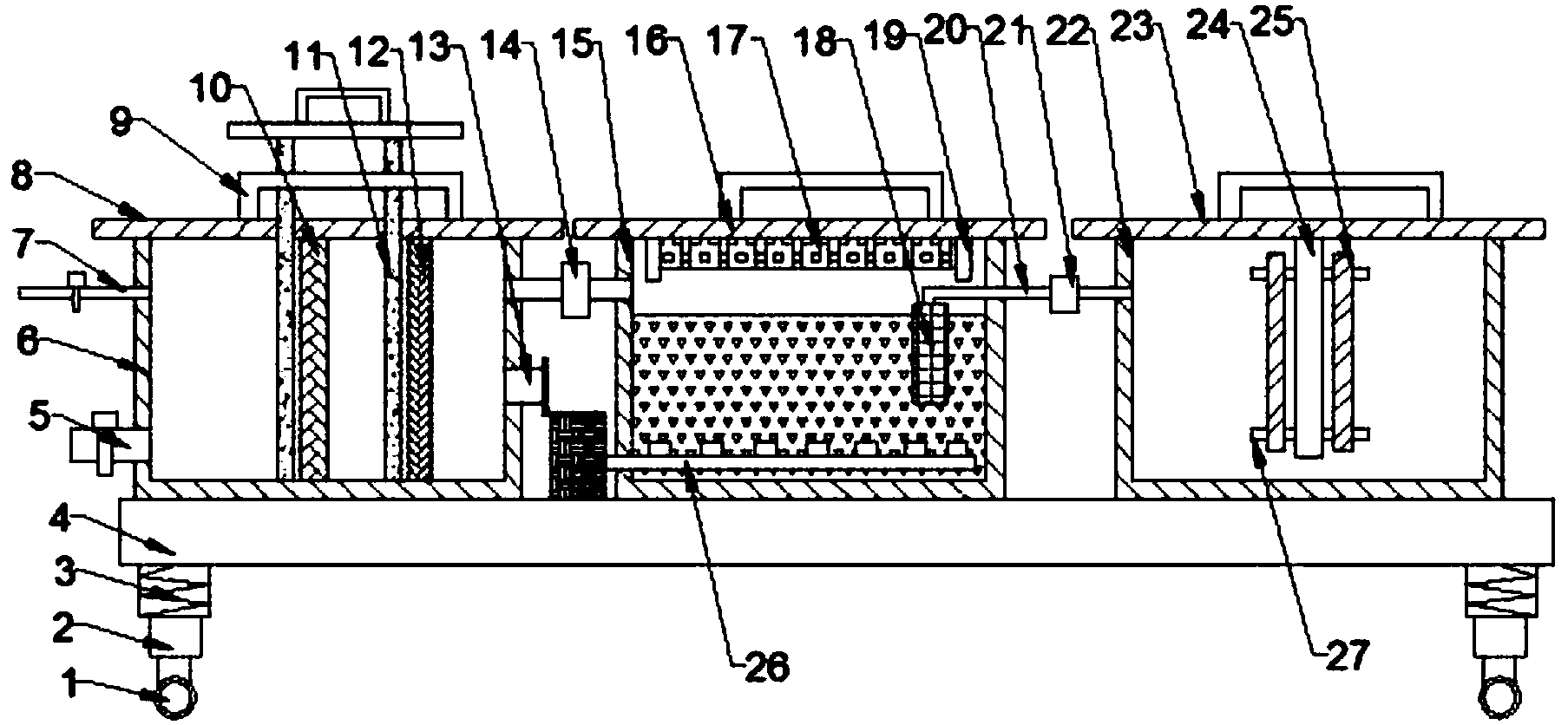

1.一种防阻的工业污水净化装置，包括移动装置和污水净化装置;其特征是，所述移动装置包括滚轮、伸缩柱、减震器和底板;所述减震器固定设置在底板的下面两侧，减震器的下面固定设置有伸缩柱，伸缩柱的下面设置有滚轮;所述污水净化装置包括排杂管、过滤箱、进水管、第一盖板、提架、第一过滤板、防阻装置、第二过滤板、冲洗口、进水泵、光催化箱、第二盖板、光源、膜组件、催化剂、排水管、出水泵、消毒箱、第三盖板、支架、紫外线灯、曝气装置和固定夹;所述过滤箱固定设置在底板的上面左侧，过滤箱的上面设置有第一盖板，第一盖板的上面固定设置有提架;所述进水管设置在过滤箱的左侧上方;所述第一过滤板设置在第一盖板的下面;所述防阻装置设置在过滤箱内;所述排杂管设置在过滤箱的左侧底部;所述冲洗口设置在过滤箱的右侧;所述光催化箱固定设置在底板的上面中部，光催化箱的左侧通过进水管和进水泵相连接，进水泵的左端通过进水管和过滤箱相连接;所述催化剂设置在光催化箱内;所述第二盖板设置在光催化箱的上面;所述排水管的上面设置有出水泵，出水泵的右端和消毒箱相连接;所述第三盖板设置在消毒箱的上面，第三盖板的下面中部设置有支架，支架的上面两侧通过固定夹设置有紫外线灯;所述防阻装置包括刮板、固定架和把手;所述固定架的下面固定设置有刮板，刮板的上面设置有把手;所述曝气装置包括曝气器、出气管和喷头;所述曝气器的右端通过出气管和喷头相连接。
2.根据权利要求1所述的防阻的工业污水净化装置，其特征是，所述第一过滤板的右侧设置有第二过滤板，且第二过滤板的网径较第一过滤板的细。
3.根据权利要求1所述的防阻的工业污水净化装置，其特征是，所述光催化箱的内腔底部设置有曝气装置。
4.根据权利要求1所述的防阻的工业污水净化装置，其特征是，所述第二盖板的下面设置有光源。
5.根据权利要求1所述的防阻的工业污水净化装置，其特征是，所述排水管的左端和膜组件相连接。
说明书
防阻的工业污水净化装置
技术领域
本发明涉及一种环保净化装置，具体是一种防阻的工业污水净化装置。
背景技术
在工业生产过程中，经常会产生大量的工业污水，并且为了环保需求，往往需要在排放污水之前对污水进行相应的处理，故而便需要使用到相应的污水处理装置;但是对于现有的污水处理装置来说，其结构和功能设计往往较为单一，如只能对污水中的大量杂物等进行基本的过滤净化操作，这样在处理装置的使用过程中，污水中的大量杂物便容易对处理装置的过滤机构造成堵塞，从而影响了过滤效率和效果，进而也降低了污水处理装置的使用性能;同时，对污水处理现今大多采用活性污泥法，但是活性污泥法处理耗材大成本高，并且对于污水处理有很大的局限性，对与一些深度污染的水质处理无法彻底的净化水质，而且不能培养出具有独特功能的污泥，使得难降解物质的降解率较低;因此，需要进行改进。
发明内容
针对上述现有技术的不足，本发明要解决的技术问题是提供一种光催化的防阻的工业污水净化装置。
为解决上述技术问题，本发明提供了如下技术方案：
一种防阻的工业污水净化装置，包括移动装置和污水净化装置;所述移动装置包括滚轮、伸缩柱、减震器和底板;所述减震器固定设置在底板的下面两侧，减震器的下面固定设置有伸缩柱，伸缩柱的下面设置有滚轮;所述污水净化装置包括排杂管、过滤箱、进水管、第一盖板、提架、第一过滤板、防阻装置、第二过滤板、冲洗口、进水泵、光催化箱、第二盖板、光源、膜组件、催化剂、排水管、出水泵、消毒箱、第三盖板、支架、紫外线灯、曝气装置和固定夹;所述过滤箱固定设置在底板的上面左侧，过滤箱的上面设置有第一盖板，第一盖板的上面固定设置有提架;所述进水管设置在过滤箱的左侧上方;所述第一过滤板设置在第一盖板的下面;所述防阻装置设置在过滤箱内;所述排杂管设置在过滤箱的左侧底部;所述冲洗口设置在过滤箱的右侧;所述光催化箱固定设置在底板的上面中部，光催化箱的左侧通过进水管和进水泵相连接，进水泵的左端通过进水管和过滤箱相连接;所述催化剂设置在光催化箱内;所述第二盖板设置在光催化箱的上面;所述排水管的上面设置有出水泵，出水泵的右端和消毒箱相连接;所述第三盖板设置在消毒箱的上面，第三盖板的下面中部设置有支架，支架的上面两侧通过固定夹设置有紫外线灯;所述防阻装置包括刮板、固定架和把手;所述固定架的下面固定设置有刮板，刮板的上面设置有把手;所述曝气装置包括曝气器、出气管和喷头;所述曝气器的右端通过出气管和喷头相连接。
作为本发明进一步的改进方案：所述第一过滤板的右侧设置有第二过滤板，且第二过滤板的网径较第一过滤板的细。
作为本发明进一步的改进方案：所述光催化箱的内腔底部设置有曝气装置。
作为本发明进一步的改进方案：所述第二盖板的下面设置有光源。
作为本发明更进一步的改进方案：所述排水管的左端和膜组件相连接。
与现有技术相比，本发明的有益效果是：
本发明装置通过在第一过滤板的右侧设置有第二过滤板，且第二过滤板的网径较第一过滤板的细，具有对污水进行过滤排出杂质的功能;在光催化箱的内腔底部设置有曝气装置，具有向光催化箱内曝气将催化剂与污水充分混合的功能;在第二盖板的下面设置有光源，具有加快污水和催化剂混合反应速率的功能;将排水管的左端和膜组件相连接，具有对净化后的污水进行过滤，同时将催化剂留在光催化箱内中循环使用，从而节约成本的功能;在支架的上面两侧通过固定夹设置有紫外线灯，具有对处理后的污水进行杀菌的功能;本装置具有制作工艺简单、实用性强和净化效果好的特点。
