申请日2017.10.23
公开(公告)日2018.05.08
IPC分类号C02F9/12
摘要
一种工业工程污水净化设备，包括上开口的净化箱，净化箱的上开口为锥形结构，净化箱与污水箱相连通，净化箱上方设有曲柄摇杆机构，曲柄摇杆机构由曲柄、连杆、套筒、电动机组成，电动机与净化箱的一侧通过L型支架固定连接，电动机的输出轴连接曲柄的一端，曲柄的另一端铰接连杆的一端，连杆的另一端铰接推杆，套筒位于推杆的外侧，套筒与净化箱的顶面通过支杆固定连接，推杆能在套筒内左右移动，推杆的一端固定安装竖杆，竖杆内部为中空结构。本实用新型结构设计合理，能够方便的对污水进行净化，并且能够有效清理净化箱内沉淀物，方便对过滤管进行更换，减少工作人员的工作量。
权利要求书

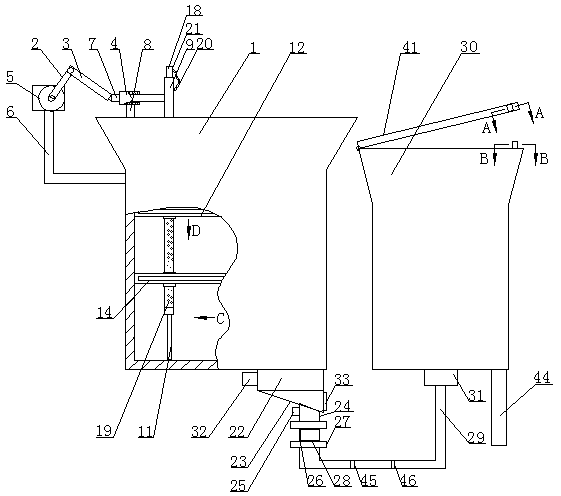

1.一种工业工程污水净化设备，其特征在于：包括上开口的净化箱(1)，净化箱(1)的上开口为锥形结构，净化箱(1)与污水箱相连通，净化箱(1)上方设有曲柄摇杆机构，曲柄摇杆机构由曲柄(2)、连杆(3)、套筒(4)、电动机(5)组成，电动机(5)与净化箱(1)的一侧通过L型支架(6)固定连接，电动机(5)的输出轴连接曲柄(2)的一端，曲柄(2)的另一端铰接连杆(3)的一端，连杆(3)的另一端铰接推杆(7)，套筒(4)位于推杆(7)的外侧，套筒(4)与净化箱(1)的顶面通过支杆(8)固定连接，推杆(7)能在套筒(4)内左右移动，推杆(7)的一端固定安装竖杆(9)，竖杆(9)内部为中空结构，竖杆(9)的一端位于净化箱(1)内，竖杆(9)的一端开设数个出水孔(19)，竖杆(9)的下端固定安装薄板(10)，薄板(10)底面固定安装耙子(11)，耙子(11)的下端与净化箱(1)的底面接触;净化箱(1)的内部设有两块横板(12)，横板(12)的两侧与净化箱(1)内部两侧壁固定连接，横板(12)的顶面开设透槽(13)，竖杆(9)穿过透槽(13)并能沿透槽(13)移动，透槽(13)内部前后两侧开设滑槽(14)，每条滑槽(14)内部设有两个滑轮(15)，滑轮(15)能沿滑槽(14)移动，竖杆(9)的前后两侧固定安装固定块(16)，滑轮(15)与固定块(16)之间通过固定杆(17)连接，竖杆(9)的上端固定安装药水箱(18)，药水箱(18)与竖杆(9)通过软管(20)固定连接，药水箱(18)和竖杆(9)均与软管(20)内部相通，药水箱(18)与软管(20)之间固定安装第一水泵(21)，净化箱(1)的底面固定安装第一连接管(22)，第一连接管(22)与净化箱(1)内部相通，第一连接管(22)的下端设有横向放置的箱体(23)，箱体(23)的顶面为直板，箱体(23)的底面为斜板，箱体(23)的顶面固定安装在第一连接管(22)的下端，连接管(22)与箱体(23)内部相通，箱体(23)的底面固定安装第二连接管(24)，第二连接管(24)与箱体(23)内部相通，第二连接管(24)的一侧固定安装第一阀门(25)，第二连接管(24)的中间部位设有过滤管(26)，过滤管(26)与第二连接管(24)通过法兰(27)固定连接，过滤管(26)内壁固定安装磁块(28)，第二连接管(24)的下端固定连接L型管(29)，L型管(29)与第二连接管(24)内部相通，净化箱(1)另一侧设有上开口的储水箱(30)，储水箱(30)的上开口为锥形结构，L型管(29)的一端与储水箱(30)固定连接，L型管(29)与储水箱(30)内部相通，L型管(29)与储水箱(30)之间固定安装第二水泵(31)，储水箱(30)顶面的开口处铰接连接翻盖(41)。
2.根据权利要求1所述的一种工业工程污水净化设备，其特征在于：所述的储水箱(30)顶面另一侧固定安装圆筒(34)，圆筒(34)内部设有竖向的圆柱(35)，圆柱(35)与储水箱(30)的侧壁通过万向轴连接，圆柱(35)位于圆筒(34)的中心位置，圆柱(35)左右两侧固定安装楔形片(36)，圆筒(34)前后两侧均固定安装条形板(37)，条形板(37)内侧为弧形，条形板(37)内侧与楔形片(36)相配合，圆柱(35)左右两侧均固定安装磁片(39)，磁片(39)能与条形板(37)相吸配合，圆柱(35)顶面开设条矩形槽(40)，翻盖(41)底面一侧开设两个第一通孔(38)，圆筒(34)能插入第一通孔(38)内并与第一通孔(38)相配合，第一通孔(38)外周设有环形垫(43)，环形垫(43)固定安装在翻盖(41)底面一侧，环形垫(43)上端内侧开设两个第二通孔(42)，条形板(37) 能插入第二通孔(42)内并与第二通孔(42)相配合。
3.根据权利要求1所述的一种工业工程污水净化设备，其特征在于：所述的第一连接管(22)一侧固定安装第二阀门(32)，箱体(23)的一侧设有清理口，箱体(23)的清理口处铰接连接密封盖(33)。
4.根据权利要求1所述的一种工业工程污水净化设备，其特征在于：所述的储水箱(30)下端固定安装带有控制阀的出水管(44)，出水管(44)与储水箱(30)内部相通，出水管(44)下端固定连接下水道。
说明书
一种工业工程污水净化设备
技术领域
本实用新型涉及工业技术领域，具体地说是一种工业工程污水净化设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污染、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。人类生产活动造成的水体污染中，工业引起的水体污染最严重。工业废水含污染物多，成分复杂，不仅在水中不易净化，处理也比较困难，并且污水中的金属沉淀物比较难去除。
实用新型内容
本实用新型提供一种工业工程污水净化设备，用以解决现有技术中的缺陷。
本实用新型通过以下技术方案予以实现：
一种工业工程污水净化设备，包括上开口的净化箱，净化箱的上开口为锥形结构，净化箱与污水箱相连通，净化箱上方设有曲柄摇杆机构，曲柄摇杆机构由曲柄、连杆、套筒、电动机组成，电动机与净化箱的一侧通过L型支架固定连接，电动机的输出轴连接曲柄的一端，曲柄的另一端铰接连杆的一端，连杆的另一端铰接推杆，套筒位于推杆的外侧，套筒与净化箱的顶面通过支杆固定连接，推杆能在套筒内左右移动，推杆的一端固定安装竖杆，竖杆内部为中空结构，竖杆的一端位于净化箱内，竖杆的一端开设数个出水孔，竖杆的下端固定安装薄板，薄板底面固定安装耙子，耙子的下端与净化箱的底面接触;净化箱的内部设有两块横板，横板的两侧与净化箱内部两侧壁固定连接，横板的顶面开设透槽，竖杆穿过透槽并能沿透槽移动，透槽内部前后两侧开设滑槽，每条滑槽内部设有两个滑轮，滑轮能沿滑槽移动，竖杆的前后两侧固定安装固定块，滑轮与固定块之间通过固定杆连接，竖杆的上端固定安装药水箱，药水箱与竖杆通过软管固定连接，药水箱和竖杆均与软管内部相通，药水箱与软管之间固定安装第一水泵，净化箱的底面固定安装第一连接管，第一连接管与净化箱内部相通，第一连接管的下端设有横向放置的箱体，箱体的顶面为直板，箱体的底面为斜板，箱体的顶面固定安装在第一连接管的下端，连接管与箱体内部相通，箱体的底面固定安装第二连接管，第二连接管与箱体内部相通，第二连接管的一侧固定安装第一阀门，第二连接管的中间部位设有过滤管，过滤管与第二连接管通过法兰固定连接，过滤管内壁固定安装磁块，第二连接管的下端固定连接L型管，L型管与第二连接管内部相通，净化箱另一侧设有上开口的储水箱，储水箱的上开口为锥形结构，L型管的一端与储水箱固定连接，L型管与储水箱内部相通，L型管与储水箱之间固定安装第二水泵，储水箱顶面的开口处铰接连接翻盖。
如上所述的一种工业工程污水净化设备，所述的储水箱顶面另一侧固定安装圆筒，圆筒内部设有竖向的圆柱，圆柱与储水箱的侧壁通过万向轴连接，圆柱位于圆筒的中心位置，圆柱左右两侧固定安装楔形片，圆筒前后两侧均固定安装条形板，条形板内侧为弧形，条形板内侧与楔形片相配合，圆柱左右两侧均固定安装磁片，磁片能与条形板相吸配合，圆柱顶面开设条矩形槽，翻盖底面一侧开设两个第一通孔，圆筒能插入第一通孔内并与第一通孔相配合，第一通孔外周设有环形垫，环形垫固定安装在翻盖底面一侧，环形垫上端内侧开设两个第二通孔，条形板 能插入第二通孔内并与第二通孔相配合。
如上所述的一种工业工程污水净化设备，所述的第一连接管一侧固定安装第二阀门，箱体的一侧设有清理口，箱体的清理口处铰接连接密封盖。
如上所述的一种工业工程污水净化设备，所述的储水箱下端固定安装带有控制阀的出水管，出水管与储水箱内部相通，出水管下端固定连接下水道。
本实用新型的优点是：本实用新型结构设计合理，能够方便的对污水进行净化，并且能够有效清理净化箱内沉淀物，方便对过滤管进行更换，减少工作人员的工作量。当使用本实用新型时，污水箱的水进入到净化箱内，通过电动机工作，电动机的输出轴带动曲柄转动，曲柄转动通过连杆移动带动推杆在套筒内左右移动，推杆通过竖杆带动耙子在透槽内左右移动，通过滑轮在滑槽内移动，能够对竖杆起到导向的作用，使本实用新型使用更加方便，同时第一水泵工作，药水箱内药水通过软管进入到竖杆内，竖杆在移动的同时，竖杆内的药水通过出水孔流入到净化箱内，通过药水对净化箱内的污水进行净化，同时耙子能够把净化箱内的金属沉淀物和净化后的水扒到第一连接管内，通过净化后的水通过第二水泵工作流入到储水箱内。当带有细小的金属杂质的水流经过滤管时，磁块能够吸住细小的金属杂质，使过滤管内的水更加干净。当磁块表面全部吸附细小的金属杂质后，通过卸下法兰，就能够对磁块表面上的细小的金属杂质进行清理，使本实用新型使用更加方便。
