申请日2017.10.23
公开(公告)日2018.05.08
IPC分类号C02F9/10; C07D213/80; C02F101/36
摘要
本发明公开了一种可固液分离的二氯烟酸生产用污水处理罐，包括底座和装置本体，所述底座的上方两侧均设置有支撑杆，且底座的上方中间处安装有蒸发炉，所述装置本体的上方两侧均安装有直线电机，且直线电机的中间设置有进料口，所述装置本体的中间两侧均设置有拉箱，且拉箱的中间安装有活动板，所述活动板的下方设置有限位板，且限位板的下方设置有储液仓，所述拉箱的外侧设置有磁铁，所述压盘的下方设置有承重盘，所述活动板的内侧设置有小孔，所述拉箱的中间安装有弹簧，所述活动板和拉箱的连接处设置有开口。该可固液分离的二氯烟酸生产用污水处理罐，能够有效的对二氯烟酸和污水进行分离，并且方便对装置内部进行清洗。
权利要求书

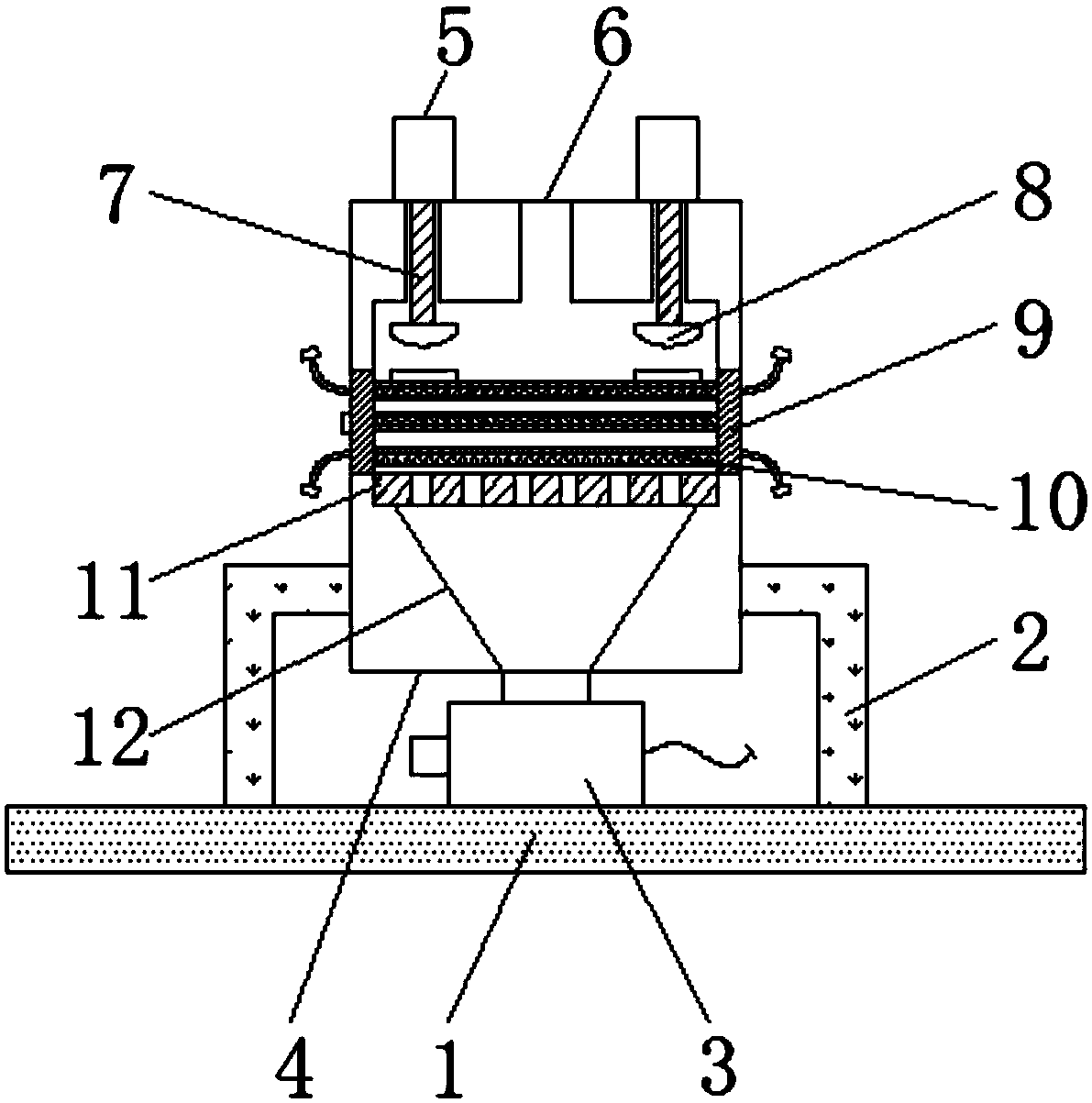

1.一种可固液分离的二氯烟酸生产用污水处理罐，包括底座(1)和装置本体(4)，其特征在于：所述底座(1)的上方两侧均设置有支撑杆(2)，且底座(1)的上方中间处安装有蒸发炉(3)，所述装置本体(4)的上方两侧均安装有直线电机(5)，且直线电机(5)的中间设置有进料口(6)，所述直线电机(5)的下方连接有输出轴(7)，且输出轴(7)的下方固定有压盘(8)，所述装置本体(4)的中间两侧均设置有拉箱(9)，且拉箱(9)的中间安装有活动板(10)，所述活动板(10)的下方设置有限位板(11)，且限位板(11)的下方设置有储液仓(12)，所述拉箱(9)的外侧设置有磁铁(13)，所述压盘(8)的下方设置有承重盘(14)，所述活动板(10)的内侧设置有小孔(15)，所述拉箱(9)的中间安装有弹簧(16)，所述活动板(10)和拉箱(9)的连接处设置有开口(17)。
2.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐，其特征在于：所述压盘(8)下方的形状和承重盘(14)内部的形状相吻合，且承重盘(14)和活动板(10)之间固定连接。
3.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐，其特征在于：所述拉箱(9)和装置本体(4)之间的连接方式为活动连接，且拉箱(9)和装置本体(4)之间呈无缝结构。
4.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐，其特征在于：所述活动板(10)设有三块，且活动板(10)贯穿进拉箱(9)，并且活动板(10)和拉箱(9)之间的连接方式为活动连接。
5.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐，其特征在于：所述限位板(11)和装置本体(4)之间固定连接，且限位板(11)的上方设置有通孔状结构，并且限位板(11)被该通孔状结构贯穿。
6.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐，其特征在于：所述磁铁(13)均匀的分布在拉箱(9)的四周，且磁铁(13)的一端和拉箱(9)之间固定连接。
7.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐,其特征在于：所述小孔(15)贯穿活动板(10)，且小孔(15)的孔径由上到下逐渐减小。
8.根据权利要求1所述的一种可固液分离的二氯烟酸生产用污水处理罐,其特征在于：所述弹簧(16)均匀的分布在拉箱(9)之间，且弹簧(16)的两端均和弹簧(16)相接触。
说明书
一种可固液分离的二氯烟酸生产用污水处理罐
技术领域
本发明涉及二氯烟酸生产设备技术领域，具体为一种可固液分离的二氯烟酸生产用污水处理罐。
背景技术
二氯烟酸作为一种医药和农药的中间体，常被用来制备医药和农药，二氯烟酸在生产时有时会混入杂质和污水，此时需要用净化过滤装置对其进行分离。当前的污水处理装置在过滤二氯烟酸时还存在一些问题，比如说不能很好的将二氯烟酸固体和污水进行分离，并且当前的处理装置的内部大都不好清理，导致装置被污染，甚至会出现堵塞的情况，满足不了使用者对二氯烟酸过滤罐的要求。
发明内容
本发明的目的在于提供一种可固液分离的二氯烟酸生产用污水处理罐，以解决上述背景技术中提出的不能很好的固液分离和装置不好清理的问题。
为实现上述目的，本发明提供如下技术方案：一种可固液分离的二氯烟酸生产用污水处理罐，包括底座和装置本体，所述底座的上方两侧均设置有支撑杆，且底座的上方中间处安装有蒸发炉，所述装置本体的上方两侧均安装有直线电机，且直线电机的中间设置有进料口，所述直线电机的下方连接有输出轴，且输出轴的下方固定有压盘，所述装置本体的中间两侧均设置有拉箱，且拉箱的中间安装有活动板，所述活动板的下方设置有限位板，且限位板的下方设置有储液仓，所述拉箱的外侧设置有磁铁，所述压盘的下方设置有承重盘，所述活动板的内侧设置有小孔，所述拉箱的中间安装有弹簧，所述活动板和拉箱的连接处设置有开口。
优选的，所述压盘下方的形状和承重盘内部的形状相吻合，且承重盘和活动板之间固定连接。
优选的，所述拉箱和装置本体之间的连接方式为活动连接，且拉箱和装置本体之间呈无缝结构。
优选的，所述活动板设有三块，且活动板贯穿进拉箱，并且活动板和拉箱之间的连接方式为活动连接。
优选的，所述限位板和装置本体之间固定连接，且限位板的上方设置有通孔状结构，并且限位板被该通孔状结构贯穿。
优选的，所述磁铁均匀的分布在拉箱的四周，且磁铁的一端和拉箱之间固定连接。
优选的，所述小孔贯穿活动板，且小孔的孔径由上到下逐渐减小。
优选的，所述弹簧均匀的分布在拉箱之间，且弹簧的两端均和弹簧相接触。
与现有技术相比，本发明的有益效果是：该可固液分离的二氯烟酸生产用污水处理罐，能够有效的对二氯烟酸和污水进行分离，并且方便对装置内部进行清洗，
(1)设有直线电机、输出轴、压盘和承重盘，直线电机能够带动输出轴上下移动，进而输出轴会带动压盘和承重盘反复碰撞，并且承重盘和下方的活动板固定连接，能够对活动板起到震动的效果，防止二氯烟酸固体堵塞小孔;
(2)设有磁铁，磁铁能够将拉箱固定在装置本体上，防止拉箱在震动时脱离装置本体;
(3)设有蒸发炉，能够对上方落下的污水进行蒸发，使融于污水中的二氯烟酸再结晶，能够降低浪费;
(4)设有开口，开口能够给活动板提供移动的空间，使活动板在受到震动时能够配合弹簧而上下移动，使震动过程得以进行。
