申请日2017.10.19
公开(公告)日2018.01.09
IPC分类号C02F1/44; C02F1/28; C02F101/30; C02F101/16
摘要
本发明涉及一种活性炭‑动态膜两级复合工艺，用于城市污水处理与资源化，该工艺依赖串联的两级反应器，每一级反应器中均由活性炭和动态膜复合而成，差别在于活性炭的粒径和动态膜基材的孔径不同。在一级反应器中，一次性投加大粒径的活性炭，与污水搅拌混匀后，经动态膜组件过滤分离，截留浓缩有机物且产生稳定的一级出水;在第二级反应器中，一次性投加小粒径的活性炭，与一级出水搅拌混匀后，经动态膜组件过滤分离，泵抽吸出水收集进入二级产水箱，进一步强化有机物截留回收和产生稳定的回用水。本发明使用活性炭强化动态膜过滤技术，可实现污水中有机物的有效浓缩，产生适合于绿化灌溉等用途的回用水，具有占地省、流程短、经济高效的特点。
权利要求书

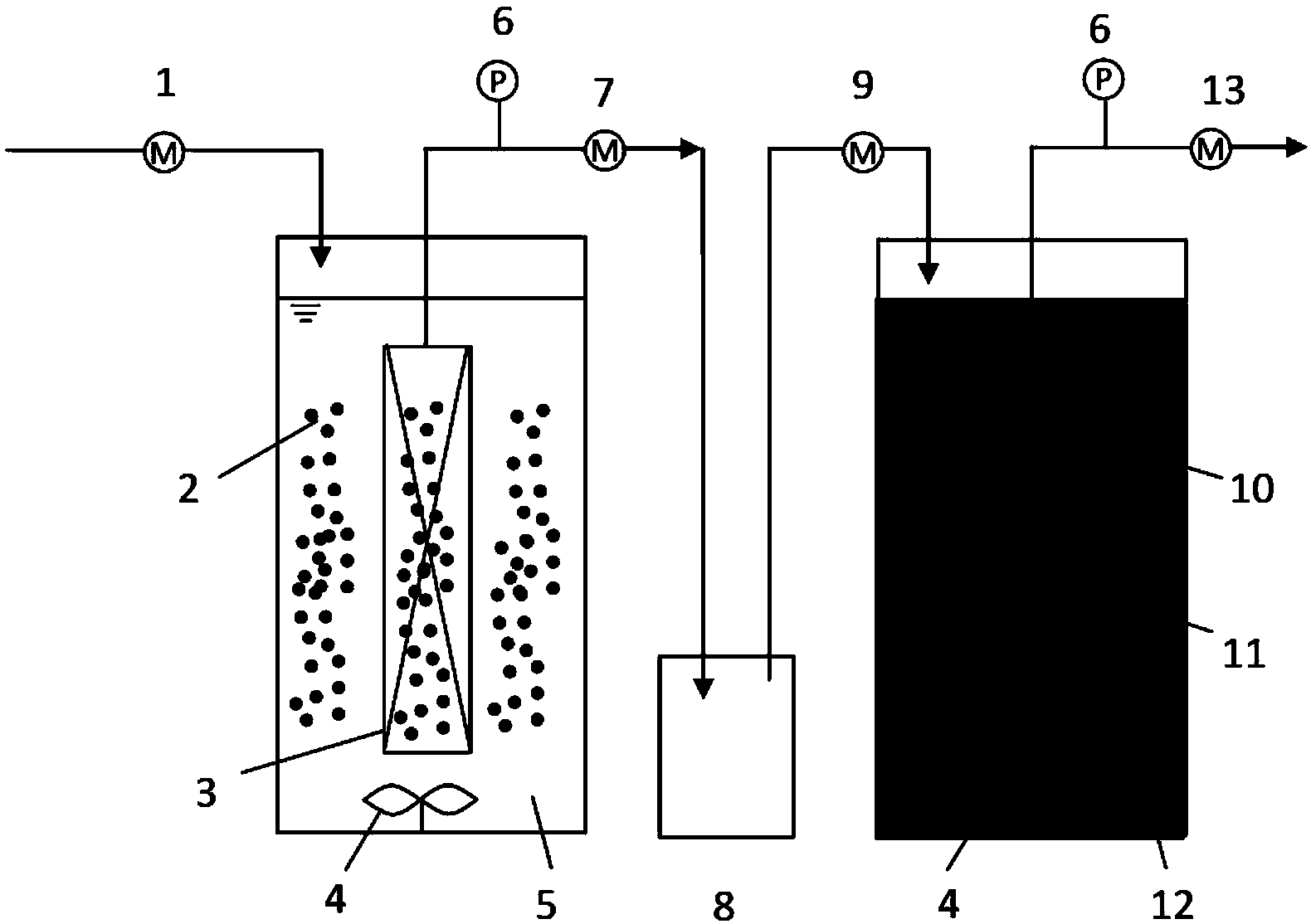

1.活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，将两级活性炭-动态膜反应器串联，一级反应器(5)由大粒径粉末活性炭(2)和一级动态膜组件(3)复合而成，二级反应器(12)由小粒径粉末活性炭(10)和二级动态膜组件(11)复合而成，大粒径粉末活性炭(2)的粒径大于小粒径粉末活性炭(10)的粒径，一级动态膜组件(3)的膜基材孔径大于二级动态膜组件(11)的膜基材孔径，两级反应器中均设置有搅拌器(4)，保证混合液搅拌混匀和控制动态膜层的厚度，具体步骤如下：
1)活性炭动态膜的形成阶段
在两级反应器中，选择活性炭作为动态膜形成的载体物质，控制活性炭的浓度为1～3g/L，开启搅拌器(4)，通过出水泵抽吸将活性炭均匀附着于膜基材表面，以出水浊度稳定为标志;
2)活性炭动态膜的运行阶段
活性炭动态膜形成以后，进入稳定运行阶段，出水的通量、浊度相对稳定，跨膜压差缓慢增加，该阶段结束的标志为通量衰减到初始通量的70%或跨膜压差超过15kPa或出水浊度迅速持续增加;
3)活性炭动态膜的清洗阶段
当反应器的主要性能指标，即出水的通量、浊度和跨膜压差之一达到了上述设定的情形时，对动态膜进行清洗，采用的清洗方法为空气反冲洗，时间为1～3min，进气压力为10-100kPa，使得动态膜完全脱离，无需化学清洗。
2.根据权利要求1所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述一级反应器(5)的进水端设置污水进水泵(1)，出水端设置在线压力表(6)和一级出水泵(7)，出水连接一级产水箱(8)，一级产水箱连接二级反应器(12)，二级反应器(12)的进水端设置二级进水泵(9)，出水端设置在线压力表(6)和二级出水泵(13)。
3.根据权利要求1所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述一级动态膜组件(3)和二级动态膜组件(11)分别淹没在一级反应器(5)和二级反应器(12)的中部;所述大粒径粉末活性炭(2)和小粒径粉末活性炭(10)分别一次性投加于一级反应器(5)和二级反应器(12)中。
4.根据权利要求1所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述一级动态膜组件(3)和二级动态膜组件(11)，由活性炭动态膜与动态膜支撑体构成，动态膜支撑体由膜基材和支撑框架组成，支撑框架为平板式或管式。
5.根据权利要求4所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述一级动态膜组件(3)所采用的膜基材为廉价疏松大孔径微网材料，孔径为70～150μm，支撑框架为不锈钢或有机玻璃材料;所述二级动态膜组件(11)所采用膜基材为廉价疏松大孔径微网材料，孔径为20～40μm，支撑框架为不锈钢或有机玻璃材料。
6.根据权利要求1所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述大粒径粉末活性炭(2)粒径为100～500μm，所述小粒径粉末活性炭(10)粒径<100μm。
7.根据权利要求1所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述步骤1)中，出水浊度稳定是指一级出水浊度为20～70NTU、二级出水浊度为5-20NTU。
8.根据权利要求1所述活性炭-动态膜两级复合污水直接过滤工艺，其特征在于，所述步骤2)中，出水浊度迅速持续增加至接近或超过该级反应器进水的浊度。
说明书
活性炭-动态膜两级复合污水直接过滤工艺
技术领域
本发明涉及污水资源化处理与回用工艺，特别涉及一种活性炭-动态膜两级复合污水直接过滤工艺。
背景技术
随着经济与社会的快速发展，城市污水的排放量日益增加，目前的水环境污染问题严重制约了经济、社会与环境的可持续发展。现有的污水处理技术，特别是活性污泥法，主要是以曝气等高能耗的方式实现污染物的转化与转移，污水处理过程的成本高、能耗高、碳排放量大、资源能源回收率低，是“以能耗能”、且有机物(COD)等潜在资源极大浪费的过程。因此，如何将污水“变废为宝”、最大化回收污水中的的资源与能源、实现可持续发展是目前面临的主要问题。
基于“污水中资源与能源最大化回收”、“污水处理过程净产能”、“碳中和”、“最大化能源回收”等污水处理的新思路与新策略，有研究者提出开发分散式的低能耗的污水技术，捕获污水中的有机物、营养物质并回收水资源。在此背景下，研究者采用微滤/超滤膜进行污水的直接过滤，获取富含有机物的浓缩液及富含营养物质的透过液，实现了污水的同步处理与资源回收，但是面临着膜组件成本高、膜污染严重及运行维护频繁等问题。
发明内容
为了克服上述现有技术的缺点，本发明的目的在于提供一种活性炭-动态膜两级复合污水直接过滤工艺，使用短流程的物化处理技术而非生物处理技术。通过向动态膜过滤反应器中投加活性炭，实现一级反应器的连续稳定运行，产生稳定的一级出水，而后经过二级反应器进一步强化有机物的截留和提升出水水质。可以在高通量低阻力运行模式下，实现污水的资源化处理，具有低成本、低能耗等特点。
为了实现上述目的，本发明采用的技术方案是：
一种活性炭-动态膜两级复合污水直接过滤工艺，适合于城市污水的资源化处理，将两级活性炭-动态膜反应器串联，一级反应器由大粒径粉末活性炭和一级动态膜组件复合而成，二级反应器由小粒径粉末活性炭和二级动态膜组件复合而成，大粒径粉末活性炭的粒径大于小粒径粉末活性炭的粒径，一级动态膜组件的膜基材孔径大于二级动态膜组件的膜基材孔径，两级反应器中均设置有搅拌器，保证混合液搅拌混匀和控制动态膜层的厚度，具体步骤如下：
1)活性炭动态膜的形成阶段
在两级反应器中，选择活性炭作为动态膜形成的载体物质，控制活性炭的浓度为1～3g/L，开启搅拌器，通过出水泵抽吸将活性炭均匀附着于膜基材表面，以出水浊度稳定为标志;
2)活性炭动态膜的运行阶段
活性炭动态膜形成以后，进入稳定运行阶段，出水的通量、浊度相对稳定，跨膜压差缓慢增加，该阶段结束的标志为通量衰减到初始通量的70%或跨膜压差超过15kPa或出水浊度迅速持续增加;
3)活性炭动态膜的清洗阶段
当反应器的主要性能指标，即出水的通量、浊度和跨膜压差之一达到了上述设定的情形时，对动态膜进行清洗，采用的清洗方法为空气反冲洗，时间为1～3min，进气压力为10-100kPa，使得动态膜完全脱离，无需化学清洗。
所述一级反应器的进水端设置污水进水泵，出水端设置在线压力表和一级出水泵，出水连接一级产水箱，一级产水箱连接二级反应器，二级反应器的进水端设置二级进水泵，出水端设置在线压力表和二级出水泵。
所述一级动态膜组件和二级动态膜组件分别淹没在一级反应器和二级反应器的中部;所述大粒径粉末活性炭和小粒径粉末活性炭分别一次性投加于一级反应器和二级反应器中。
所述一级动态膜组件和二级动态膜组件，由活性炭动态膜与动态膜支撑体构成，动态膜支撑体由膜基材和支撑框架组成，支撑框架为平板式或管式。
所述一级动态膜组件所采用的膜基材为廉价疏松大孔径微网材料，孔径为70～150μm，支撑框架为不锈钢或有机玻璃材料;所述二级动态膜组件所采用膜基材为廉价疏松大孔径微网材料，孔径为20～40μm，支撑框架为不锈钢或有机玻璃材料。
所述大粒径粉末活性炭粒径为100～500μm，所述小粒径粉末活性炭粒径<100μm。
所述步骤1)中，出水浊度稳定是指一级出水浊度为20～70NTU、二级出水浊度为5-20NTU。
所述步骤2)中，出水浊度迅速持续增加接近甚至超过该级反应器进水的浊度。
与现有技术相比，本发明的有益效果是：
(1)本发明膜基材为廉价疏松大孔径微网材料，如涤纶网、尼龙网和不锈钢丝网，廉价易得，加工制作成本低。
(2)本发明膜组件的支撑框架材料为不锈钢或有机玻璃，具有耐压性好、机械强度高、表面平整光滑、叠加固定贴合紧密;打孔后采用不锈钢螺丝进行固定，易于组装拆卸，可多次重复使用。
(3)动态膜组件进行固液分离时通量大，过滤阻力小，清洗方便。
(4)一级与二级反应器中可以实现污水中有机物的有效浓缩，便于后续的厌氧资源化处理。
(5)二级出水低有机物、富含氮磷等营养物质，适合于绿化灌溉等用途。
