申请日2014.07.14
公开(公告)日2014.11.12
IPC分类号C02F7/00
摘要
本实用新型涉及一种污水处理余热回收预热曝气系统，包括气-液换热器、风机、抽水泵、曝气池、曝气头、集水井、过滤格栅，所述集水井与气-液换热器管道相连;风机、气-液换热器、曝气头按顺序管道相连;所述集水井与气-液换热器之间的管道上安装一台抽水泵;所述曝气头在曝气池底均匀、阵列布置;所述过滤格栅置于集水井入口横截面。本实用新型优点在于利用污水排水余热给空气预热，使用预热后的空气曝气有利于提高寒冷地区冬季污水处理效率，并且节能、环保。系统结构简单可靠，外嵌于污水处理系统，实用性强，普遍适用于寒冷地区污水处理厂，提取少量处理后污水中的热量即可将空气预热至接近水温的温度，对水资源没有消耗，实施容易、设备易于采购、维护量小，对于已建成的污水处理厂经过简单的改造也可实施。
权利要求书
1.一种污水处理余热回收预热曝气系统，包括气-液换热器、风机、抽水泵、曝气池、曝气头、集水井、过滤格栅，其特征在于：集水井与气-液换热器管道相连;风机、气-液换热器、曝气头按顺序管道相连。
2.根据权力要求1所述污水处理余热回收预热曝气系统，其特征在于：所述集水井与气-液换热器之间的管道上安装一台抽水泵。
3.根据权力要求1所述污水处理余热回收预热曝气系统，其特征在于：所述曝气头在曝气池底均匀、阵列布置。
4.根据权力要求1所述污水处理余热回收预热曝气系统，其特征在于：所述过滤格栅置于集水井引水入口横截面。
说明书
一种污水处理余热回收预热曝气系统
技术领域
本实用新型涉及技术领域为污水处理工程技术领域，本实用新型涉及一种余热回收预热曝气方法及系统。
背景技术
目前，国内外通用的污水处理技术主要是采用生物法，此方法具有处理彻底、有机物降解率高、二次污染小、能耗低和运行管理方便等优点。但也存在微生物对环境的适应有要求，特别是水温受自然环境影响的问题较难解决。有关研究表明：当水温低于13℃时，生物处理效果开始加速降低;当水温低于4℃时，几乎无处理效果，水温不宜低于8℃。在北方地区保持水温不低于8℃则是较困难，冬季污水处理效率提高的研究，应从保温、空气预热、提高曝气池中混合液悬浮固体浓度，提高污泥龄等几个措施开展研究以提高污水处理效率。空气预热的常规设备是空气预热器或电热器，空气预热器需要高温烟气作为热源，在污水处理厂应用可行性不大;电热器耗能大，经济性差。
污水处理工艺空气预热要求温度并不高、温度范围也比较宽松，为8~35℃，处理后的低温污水就是可靠的低品味热源来源，可以利用它给空气预热。低温污水主要是指在我国北纬40度以北的城镇的冬季城市污水，由于我国寒冷地区一年中的大部分时间处于低温环境，地面排水温度一般在10℃左右。
发明内容

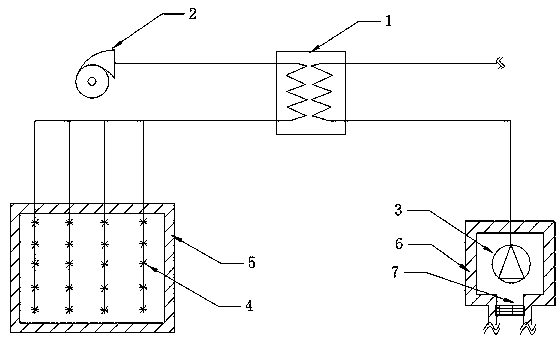

本实用新型使用处理后的污水余热作为热源，为污水处理空气预热提供了经济可行的解决办法，可为空气预热至接近污水排水温度。工艺流程见图1。
为实现上述目的，本实用新型采用以下技术方案：
一种污水处理余热回收预热曝气系统，包括气-液换热器、风机、抽水泵、曝气池、曝气头、集水井、过滤格栅，所述集水井与气-液换热器管道相连;风机、气-液换热器、曝气头按顺序管道相连。
所述集水井与气-液换热器之间的管道上安装一台抽水泵。
所述曝气头在曝气池底均匀、阵列布置。
所述过滤格栅置于集水井引水入口横截面。
本实用新型优点在于利用污水排水余热给空气预热，使用预热后的空气曝气有利于提高寒冷地区冬季污水处理效率，并且节能、环保。系统结构简单可靠，外嵌于污水处理系统，普遍适用性强、实用性强。
