申请日2014.07.14
公开(公告)日2014.11.26
IPC分类号C02F9/14
摘要
本实用新型公开了一种处理流程简单，占地小，产生的污泥稳定的植物性沸石水处理装置，包括与预埋在地面的螺栓通过螺母固定的钢支架，在钢支架上从左至右依次设置有初处理容器，二次处理容器和排放水分离容器，其中二次处理容器和排放水分离容器的上部相通，初处理容器的底部与二次处理容器的上部相通;在初处理容器的顶部设置有进水管，进水管的下端具有喷淋装置，在初处理容器的中部设置有生物酶释放层，在二次处理容器的中部设置有植物性沸石填料层，在二次处理容器的底部设置有沉淀物排出管，在排放水分离容器的上部设置有排水管，在排放水分离容器的内壁设置有自上而下的螺旋通槽，在排放水分离容器的底部设置有沉淀物排出管。
权利要求书

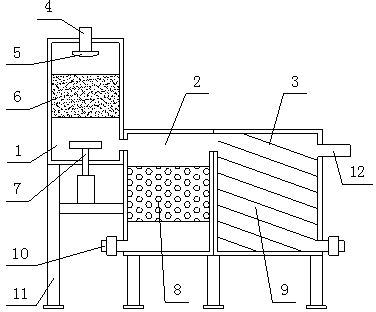

1.一种植物性沸石水处理装置，其特征在于：包括与预埋在地面的螺栓通过螺母固定的钢支架(11)，在钢支架上从左至右依次设置有初处理容器(1)，二次处理容器(2)和排放水分离容器(3)，其中二次处理容器(2)和排放水分离容器(3)的上部相通，初处理容器(1)的底部与二次处理容器(2)的上部相通;
在初处理容器(1)的顶部设置有进水管(4)，进水管(4)的下端具有喷淋装置(5)，在初处理容器(1)的中部设置有生物酶释放层(6)，在二次处理容器(2)的中部设置有植物性沸石填料层(8)，在二次处理容器(2)的底部设置有沉淀物排出管(10)，在排放水分离容器(3)的上部设置有排水管(12)，在排放水分离容器(3)的内壁设置有自上而下的螺旋通槽(9)，在排放水分离容器(3)的底部设置有沉淀物排出管(10)。
2.根据权利要求1所述的植物性沸石水处理装置，其特征在于：所述初处理容器(1)的底部具有螺旋桨(7)，螺旋桨(7)通过初处理容器(1)外壁的电机带动旋转。
3.根据权利要求1所述的植物性沸石水处理装置，其特征在于：所述初处理容器(1)，二次处理容器(2)和排放水分离容器(3)均由内部预埋骨架的玻璃钢制成。
说明书
植物性沸石水处理装置
技术领域
本实用新型涉及一种水处理设备，尤其涉及一种植物性沸石水处理装置。
背景技术
现有的污水处理一般采用生化法、化学还原、电解法、氧化催化法、膜法、反渗透、高温气化等等方法，采用这些方法所用的设备体系庞大，工艺流程复杂，处理时间长、运行成本高，能耗消耗大。
实用新型内容
针对上述现有技术存在的问题，本实用新型提供了一种处理流程简单，占地小，产生的污泥稳定的植物性沸石水处理装置。
本实用新型的技术方案是：一种植物性沸石水处理装置，包括与预埋在地面的螺栓通过螺母固定的钢支架，在钢支架上从左至右依次设置有初处理容器，二次处理容器和排放水分离容器，其中二次处理容器和排放水分离容器的上部相通，初处理容器的底部与二次处理容器的上部相通;
在初处理容器的顶部设置有进水管，进水管的下端具有喷淋装置，在初处理容器的中部设置有生物酶释放层，在二次处理容器的中部设置有植物性沸石填料层，在二次处理容器的底部设置有沉淀物排出管，在排放水分离容器的上部设置有排水管，在排放水分离容器的内壁设置有自上而下的螺旋通槽，在排放水分离容器的底部设置有沉淀物排出管。
进一步地，所述初处理容器的底部具有螺旋桨，螺旋桨通过初处理容器外壁的电机带动旋转。
进一步地，所述初处理容器，二次处理容器和排放水分离容器均由内部预埋骨架的玻璃钢制成。
本实用新型的有益效果是：本实用新型采用二级处理加一级分离的方式进行污水处理，设备占地面积小，设备成本低，处理效率高，具有较好的污水处理效果。
