申请日2014.07.14
公开(公告)日2014.10.22
IPC分类号C02F11/00
摘要
本发明公开了一种蒸汽打湿污泥打散器，包括：蒸汽桶、进料输送带机、进料斗、打散碎料机和出料输送带机，所述进料斗固定安装于所述蒸汽桶上端，所述打散碎料机设于所述蒸汽桶内，所述打散碎料机包括六边体外壳、转轴、旋转电机和碎料桨叶，所述六边体壳体上端与所述进料斗底部密封套接，所述六边体壳体由透气网格孔护板构成，所述六边体壳体上端透气网格孔护板朝向外侧设置，所述六边体壳体下端透气网格孔护板朝向内侧设置，所述蒸汽桶两侧设有蒸汽打湿装置，所述蒸汽打湿装置上均匀分布设有蒸汽喷头。通过上述方式，本发明能够对污泥块进行充分打散碎料处理，在高温蒸汽的环境下使得污泥块更好地被打散。
权利要求书

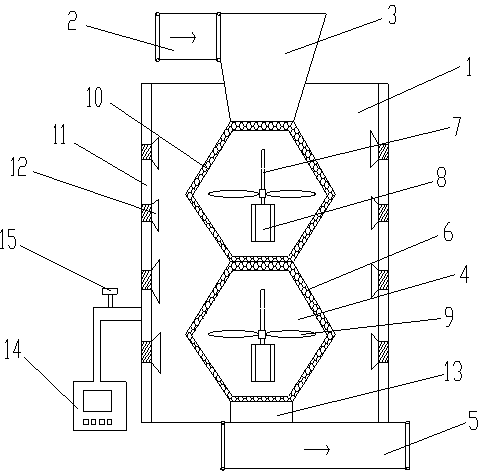

1.一种蒸汽打湿污泥打散器，其特征在于，包括：蒸汽桶、进料输送带机、进料斗、打散碎料机和出料输送带机，所述进料斗固定安装于所述蒸汽桶上端，所述进料斗与所述进料输送带机连接，所述打散碎料机设于所述蒸汽桶内，所述打散碎料机包括六边体外壳、转轴、旋转电机和碎料桨叶，所述六边体壳体上端与所述进料斗底部密封套接，所述六边体壳体由透气网格孔护板构成，所述六边体壳体上端透气网格孔护板朝向外侧设置，所述六边体壳体下端透气网格孔护板朝向内侧设置，所述旋转电机连接所述转轴固定于所述六边体壳体中央，所述碎料桨叶设于所述转轴上，所述蒸汽桶两侧设有蒸汽打湿装置，所述蒸汽打湿装置竖直设置，所述蒸汽打湿装置上均匀分布设有蒸汽喷头，所述打散碎料机下端设有出料口，所述出料输送带机设于所述出料口下端。
2.根据权利要求1所述的蒸汽打湿污泥打散器，其特征在于，所述旋转电机输出端与所述转轴同轴连接。
3.根据权利要求1所述的蒸汽打湿污泥打散器，其特征在于，所述蒸汽打湿装置一端连接所述蒸汽喷头，所述蒸汽打湿装置另一端通过进水管连接温控水箱。
4.根据权利要求1所述的蒸汽打湿污泥打散器，其特征在于，所述蒸汽打湿装置上还设有调速阀门。
5.根据权利要求1所述的蒸汽打湿污泥打散器，其特征在于，所述蒸汽桶内至少设有两个打散碎料机。
6.根据权利要求1所述的蒸汽打湿污泥打散器，其特征在于，所述碎料桨叶水平设置。
7.根据权利要求1所述的蒸汽打湿污泥打散器，其特征在于，所述蒸汽喷头向水平方向发散喷雾。
说明书
蒸汽打湿污泥打散器
技术领域
本发明涉及污泥处理领域，特别是涉及一种蒸汽打湿污泥打散器。
背景技术
污泥是由水和污水处理过程所产生的固体沉淀物质。污泥处理指的是污泌泥进行浓缩、调治、脱水、稳定、干化或焚烧的加工过程。目前国内外常用的成熟的污泥稳定工艺有：厌氧消化、好氧消化、热处理、加热干化和加碱稳定;常用的污泥处置是土地利用、焚烧、卫生填埋、堆肥、投海、建筑材料等。而在污泥处理加工中有时需要对污泥块进行打散碎料处理，这样更利于污泥的松化干燥处理，但传统的污泥打散工序都是直接对进料污泥绞碎，这样只能粗略的对污泥块进行碎料，不能充分细致的打散，影响到后续工序的展开。
发明内容
本发明主要解决的技术问题是提供一种蒸汽打湿污泥打散器，能够对污泥块进行充分打散碎料处理，在高温蒸汽的环境下使得污泥块更好地被打散，以便于后续污泥处理工序。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种蒸汽打湿污泥打散器，包括：蒸汽桶、进料输送带机、进料斗、打散碎料机和出料输送带机，所述进料斗固定安装于所述蒸汽桶上端，所述进料斗与所述进料输送带机连接，所述打散碎料机设于所述蒸汽桶内，所述打散碎料机包括六边体外壳、转轴、旋转电机和碎料桨叶，所述六边体壳体上端与所述进料斗底部密封套接，所述六边体壳体由透气网格孔护板构成，所述六边体壳体上端透气网格孔护板朝向外侧设置，所述六边体壳体下端透气网格孔护板朝向内侧设置，所述旋转电机连接所述转轴固定于所述六边体壳体中央，所述碎料桨叶设于所述转轴上，所述蒸汽桶两侧设有蒸汽打湿装置，所述蒸汽打湿装置竖直设置，所述蒸汽打湿装置上均匀分布设有蒸汽喷头，所述打散碎料机下端设有出料口，所述出料输送带机设于所述出料口下端。
在本发明一个较佳实施例中，所述旋转电机输出端与所述转轴同轴连接。
在本发明一个较佳实施例中，所述蒸汽打湿装置一端连接所述蒸汽喷头，所述蒸汽打湿装置另一端通过进水管连接温控水箱。
在本发明一个较佳实施例中，所述蒸汽打湿装置上还设有调速阀门。
在本发明一个较佳实施例中，所述蒸汽桶内至少设有两个打散碎料机。
在本发明一个较佳实施例中，所述碎料桨叶水平设置。
在本发明一个较佳实施例中，所述蒸汽喷头向水平方向发散喷雾。
本发明的有益效果是：本发明能够对污泥块进行充分打散碎料处理，在高温蒸汽的环境下使得污泥块更好地被打散，以便于后续污泥处理工序。
