申请日2014.07.14
公开(公告)日2014.10.22
IPC分类号B01F7/20; C02F11/12
摘要
本发明公开了一种双层切板桨叶污泥打散机，包括：机架、进料桶、旋转电机、转轴装置、污泥打散装置和双层切板桨叶，所述进料桶固定安装于所述机架上端，所述旋转电机设于所述进料桶底部，所述旋转电机输出端与所述转轴装置同轴连接，所述转轴装置上安装设置所述污泥打散装置，所述第一碎料切板桨叶层和所述第二碎料切板桨叶层固定于所述污泥打散装置上，并且其两者间设有保护支架且相对平行设置，所述第一碎料切板桨叶层内设有多块横向碎料切板，所述第二碎料切板桨叶层内设有多块纵向碎料切板。通过上述方式，本发明能够充分细致地打散污泥块，使得后续污泥更容易烘干处理。
权利要求书

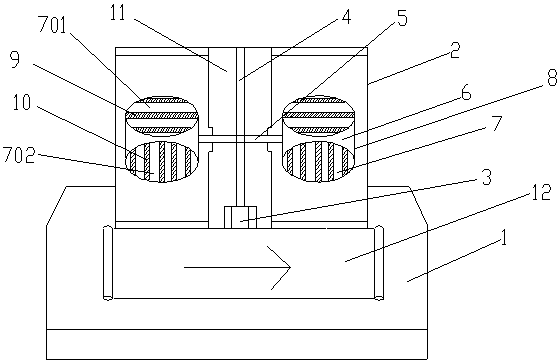

1.一种双层切板桨叶污泥打散机，其特征在于，包括：机架、进料桶、旋转电机、转轴装置、污泥打散装置和双层切板桨叶，所述进料桶固定安装于所述机架上端，所述旋转电机设于所述进料桶底部，所述旋转电机输出端与所述转轴装置同轴连接，所述转轴装置上安装设置所述污泥打散装置，所述双层切板桨叶水平安装固定于所述污泥打散装置上，所述双层切板桨叶上设有两层碎料切板桨叶层，即第一碎料切板桨叶层和第二碎料切板桨叶层，所述第一碎料切板桨叶层和所述第二碎料切板桨叶层之间设有保护支架，所述第一碎料切板桨叶层和所述第二碎料切板桨叶层等大小相对平行设置，所述第一碎料切板桨叶层设于所述第二碎料切板桨叶层上端，所述第一碎料切板桨叶层内设有多块横向碎料切板，所述第二碎料切板桨叶层内设有多块纵向碎料切板。
2.根据权利要求1所述的双层切板桨叶污泥打散机，其特征在于，所述进料桶中央设有一转轴保护套筒，所述旋转电机和所述转轴装置设于所述转轴保护套筒内。
3.根据权利要求1所述的双层切板桨叶污泥打散机，其特征在于，所述进料桶下端的机架上安装设有污泥块输送带机。
4.根据权利要求1所述的双层切板桨叶污泥打散机，其特征在于，所述横向碎料切板和所述纵向碎料切板均倾斜设置。
5.根据权利要求1所述的双层切板桨叶污泥打散机，其特征在于，所述污泥打散装置上至少设置有两个双层切板桨叶。
说明书
双层切板桨叶污泥打散机
技术领域
本发明涉及污泥处理领域，特别是涉及一种双层切板桨叶污泥打散机。
背景技术
随着我国城市人口不断增加和经济的不断发展，城市生活污水和工业废水的排放量随之增大，污泥治理的压力也越来越大，污泥处理的需求也与日俱增。而作为污泥处理的重要机器，污泥烘干机在污泥处理中有着极为重要的作用，而在污泥烘干机内设置的污泥打散装置，能有效防止污泥物料的结团，促进了干燥过程的顺利进行。但传统的污泥打散装置只能粗略进行打散，很难做到细致充分的污泥打散处理，给后续的干燥过程带来一定的影响。
发明内容
本发明主要解决的技术问题是提供一种双层切板桨叶污泥打散机，能够充分细致地打散污泥块，使得后续污泥更容易烘干处理。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种双层切板桨叶污泥打散机，包括：机架、进料桶、旋转电机、转轴装置、污泥打散装置和双层切板桨叶，所述进料桶固定安装于所述机架上端，所述旋转电机设于所述进料桶底部，所述旋转电机输出端与所述转轴装置同轴连接，所述转轴装置上安装设置所述污泥打散装置，所述双层切板桨叶水平安装固定于所述污泥打散装置上，所述双层切板桨叶上设有两层碎料切板桨叶层，即第一碎料切板桨叶层和第二碎料切板桨叶层，所述第一碎料切板桨叶层和所述第二碎料切板桨叶层之间设有保护支架，所述第一碎料切板桨叶层和所述第二碎料切板桨叶层等大小相对平行设置，所述第一碎料切板桨叶层设于所述第二碎料切板桨叶层上端，所述第一碎料切板桨叶层内设有多块横向碎料切板，所述第二碎料切板桨叶层内设有多块纵向碎料切板。
在本发明一个较佳实施例中，所述进料桶中央设有一转轴保护套筒，所述旋转电机和所述转轴装置设于所述转轴保护套筒内。
在本发明一个较佳实施例中，所述进料桶下端的机架上安装设有污泥块输送带机。
在本发明一个较佳实施例中，所述横向碎料切板和所述纵向碎料切板均倾斜设置。
在本发明一个较佳实施例中，所述污泥打散装置上至少设置有两个双层切板桨叶。
本发明的有益效果是：本发明能够充分细致地打散污泥块，使得后续污泥更容易烘干处理。
