申请日2014.07.14
公开(公告)日2014.11.19
IPC分类号G01N1/10
摘要
本实用新型公开了一种包括接头体和取样芯，在接头体中部位置的顶部设有一取样管，取样管的内部与接头体的内部相通，且其内壁底部靠上位置设有螺纹一，上述取样芯活动安装在取样管的内部，在取样芯的外圆面上设有螺纹二及位于螺纹二上下两侧的第一密封和第二密封，在取样芯的内部有设有一贯通其顶部的台阶式取样通道，取样通道底端为小径端，其延伸至与螺纹二对应位置处，并左右贯通有通水口，在取样通道口部的内壁上设有内螺纹;该污水管接头可设置在排水管道中的任意位置，并通过专用取样器可进行便捷的取样，取样非常方便，且可采集到排水管道中各个环节的样品，同时该污水管接头还可用于安装污水监测设备，设置污水分流道等，功能非常强大。
权利要求书

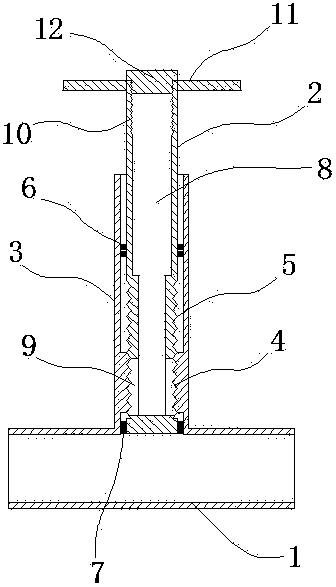

1.一种便于取样的污水管接头，其特征在于：包括接头体(1)和取样芯(2)，在接头体(2)中部位置的顶部设有一取样管(3)，取样管(3)的内部与接头体(1)的内部相通，且其内壁底部靠上位置设有螺纹一(4)，上述取样芯(2)活动安装在取样管(3)的内部，在取样芯(2)的外圆面上设有螺纹二(5)及位于螺纹二(5)上下两侧的第一密封(6)和第二密封(7)，在取样芯(2)的内部有设有一贯通其顶部的台阶式取样通道(8)，取样通道(8)底端为小径端，其延伸至与螺纹二(5)对应位置处，并左右贯通有通水口(9)，在取样通道(8)口部的内壁上设有内螺纹(10)。
2.根据权利要求1所述的便于取样的污水管接头，其特征在于：所述取样芯(2)的顶部设有一对旋转手柄(11)。
3.根据权利要求1所述的便于取样的污水管接头，其特征在于：所述取样通道(8)的口部还设有螺纹封盖(12)。
4.根据权利要求1所述的便于取样的污水管接头，其特征在于：所述接头体(1)为直通式接头、直角两通式接头、三通式接头或四通式接头。
5.根据权利要求1所述的便于取样的污水管接头，其特征在于：所述螺纹二(5)的长度是螺纹一(4)的两倍或两倍以上。
6.根据权利要求1所述的便于取样的污水管接头，其特征在于：所述第一密封(6)和第二密封(7)均由多个密封圈组成。
7.一种用于权利要求1-6任意一项所述的便于取样的污水管接头的专用取样器，其特征在于：包括与管接头的取样通道(8)相匹配的台阶式取样筒(13)，和设于取样筒(13)内的推杆(14)，在取样筒(13)的小台阶外壁上设有密封环(15)，在取样筒(13)的大台阶外壁上设有用于与管接头取样通道(8)内的内螺纹(10)相配合的外螺纹(16)。
说明书
便于取样的污水管接头及专用取样器
技术领域
本实用新型涉及一种便于取样的污水管接头及专用取样器，属于污水管理设备领域。
背景技术
目前，工业污水及生活污水的排放大都采用管道排放，污水取样只能到管道的出水口取样，而管道的出水口处一般都设于下水道或河流边等比较隐蔽的地方，且环境都比较脏，取样非常不便，另外在出水口处所采集的样品都是各个管道汇总后的污水，并不能代表各个环节污水参数。
实用新型内容
为解决上述问题，本实用新型提出了一种便于取样的污水管接头及专用取样器。
本实用新型所采用的技术方案是：一种便于取样的污水管接头，包括接头体和取样芯，在接头体中部位置的顶部设有一取样管，取样管的内部与接头体的内部相通，且其内壁底部靠上位置设有螺纹一，上述取样芯活动安装在取样管的内部，在取样芯的外圆面上设有螺纹二及位于螺纹二上下两侧的第一密封和第二密封，在取样芯的内部有设有一贯通其顶部的台阶式取样通道，取样通道底端为小径端，其延伸至与螺纹二对应位置处，并左右贯通有通水口，在取样通道口部的内壁上设有内螺纹。
进一步地，所述取样芯的顶部设有一对旋转手柄。
进一步地，所述取样通道的口部还设有螺纹封盖。
进一步地，所述接头体为直通式接头、直角两通式接头、三通式接头或四通式接头。
进一步地，所述螺纹二的长度是螺纹一的两倍或两倍以上。
进一步地，所述第一密封和第二密封均由多个密封圈组成。
本实用新型还提供了一种专用取样器，包括与管接头的取样通道相匹配的台阶式取样筒，和设于取样筒内的推杆，在取样筒的小台阶外壁上设有密封环，在取样筒的大台阶外壁上设有用于与管接头取样通道内的内螺纹相配合的外螺纹。
本实用新型与现有技术相比较，其具有以下有益效果：
本实用新型所提供的污水管接头可设置在排水管道中的任意位置，并通过专用取样器可进行便捷的取样，取样非常方便，且可采集到排水管道中各个环节的样品，同时该污水管接头还可用于安装污水监测设备，设置污水分流道等，功能非常强大。
