申请日2000.09.26
公开(公告)日2002.04.24
IPC分类号C02F1/30
摘要
本发明公开了一种用于水处理的光催化反应器,其反应器容器上设有进水口、出水口和曝气口,其特征是一个带有中空套筒的锥形圆盘与水平成一定角度支撑在反应器容器上,所述的圆盘与容器壁有一定间距,在所述的套筒内有一搅拌器。本发明的光催化反应器用于废水处理,具有通用性强、工艺可调、处理废水效果好等优点。

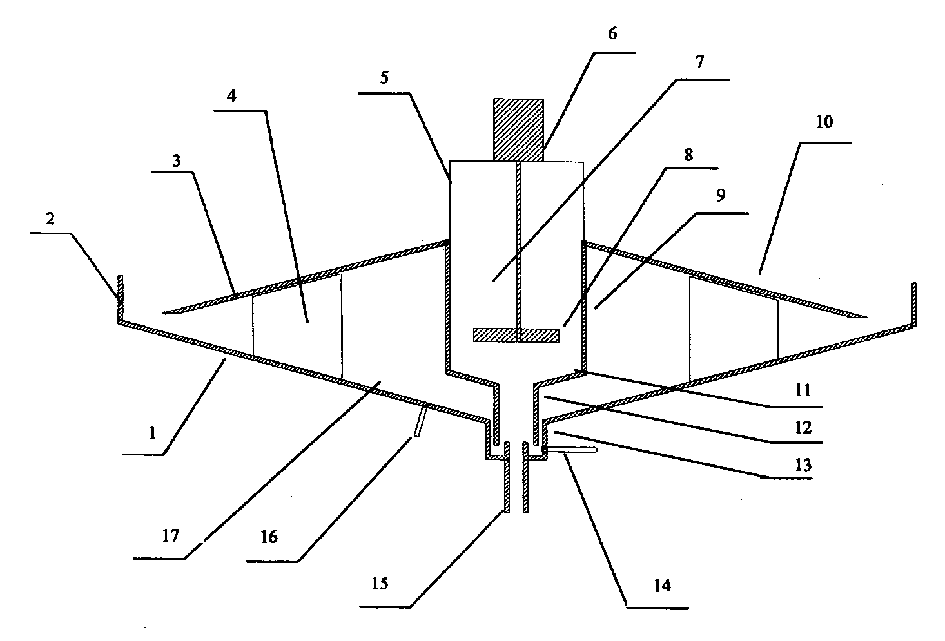

摘要附图
权利要求书
1、一种用于水处理的光催化反应器，其反应器容器上设有进水 口、出水口和曝气口，其特征是一个带有中空套筒的锥形圆盘与水平成 一定角度支撑在反应器容器上，所述的圆盘与容器壁有一定间距，在所 述的套筒内有一搅拌器。
2、根据权利要求1的反应器，其中所述的反应器容器主体为倒 置的圆锥形构型。
3、根据权利要求1的反应器，其中所述的反应容器粘有四个成 90度角的梯形薄板，用于支撑所述圆盘。
4、根据权利要求1的反应器，其中所述圆盘与水平方向成0-45 度角。
5、根据权利要求4的反应器，其中所述圆盘与水平方向成5-30 度角。
6、根据权利要求1的反应器，其中所述的圆盘与容器壁的间距 大于0，小于圆盘半径的二分之一。
7、根据权利要求1的反应器，其中所述的中空套筒为两段直径 不同的圆管，中间由一锥形管衔接。
8、根据权利要求1所述的反应器，其中所述的搅拌器的电动机 由一支架固定在圆盘上，搅拌叶片在套筒内。
9、根据权利要求1的反应器，其中所述的曝气口上端与套筒底 端平齐。
说明书
一种用于水处理的光催化反应器
本发明涉及一种用于水处理的装置，具体涉及用于水处理的光催化反 应器。
新型多相光催化反应器的研究与设计是光催化氧化法实用化过程中需 要解决的焦点问题之一，资料表明(Hoffmann R M et al.Environmental Applications of Semiconductor Photocatalysis.Chem.Rev.，1995，95： 69～96.)，平板型或浅池型结构的光催化反应器已经被用于光降解研究和 实际水处理中，并且取得了一些成功，但同时也存在着建造及运行费用 高、操作复杂、难于按比例放大，以及悬浆体系中固液分离困难，固定 床体系中催化剂易于中毒、钝化，难于再生等缺点。因而，很难推广应 用。
本发明的目的在于克服上述现有反应器的缺陷，提供一种结构简 单、催化效率高的光催化反应器。
本发明的用于水处理的光催化反应器主要包括三个部分：圆锥形反 应器容器、带有中空套筒的圆盘、搅拌器。
本发明的用于水处理的光催化反应器，其反应器容器上设有进水 口、出水口和曝气口，其特征是一个带有中空套筒的锥形圆盘与水平成 一定角度支撑在反应器容器上，所述的圆盘与容器壁有一定间距，在所 述的套筒内有一搅拌器。
此外，本发明的光催化反应器还连接有转速控制系统、光源控制系统 和曝气系统。
本发明的优点主要有如下几点：
1、结构简单、催化效率高。
2、从催化剂的存在状态来说，它既可用于悬浆体系，又可用于 固定床和流化床体系。
3、从光源来看，它既能用人工光源，又能用太阳光。
4、从运行状态来说，它既能连续运转，又能间歇运转。
5、工艺的可调控性：在连续或间歇式处理废水过程中，其废水 停留的时间均可通过以进出水口的阀门调节流量的方式来调节;使不同 程度的废水能在较佳的工艺条件下得到净化处理。
