申请日2000.09.26
公开(公告)日2001.09.12
IPC分类号F24F13/22
摘要
一种带冷凝水处理结构的空气调节机，包括：A，用于将冷凝水和制冷介质高温段进行的热交换的热交换器。B，用于收集经热交换的冷凝水收集器。C，用于将冷凝水雾化的雾化器。本实用新型结构合理，既可以清除空调滴水现象，改善环境又可以提高换热制冷效率，两全其美。

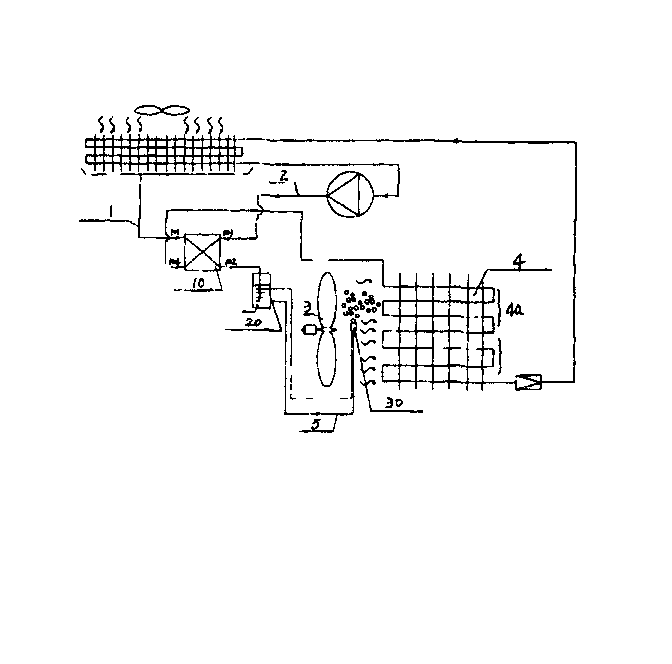

摘要附图
权利要求书
1、一种带冷凝水处理结构的空气调节机，其特征在于包括：
A，用于将冷凝水和制冷介质高温段进行的热交换的热交换
器，
B，用于收集经热交换的冷凝水收集器，
C，用于将冷凝水雾化的雾化器。
2、根据权利要求1所述的带冷凝水处理结构的空气调节机，其 特征在于热交换器一进入口与空调室内机冷凝水导流管相接，另一进 入口与制冷回路中制冷介质高压高温管相接，冷凝水经热交换器后从 出口被送至收集器，高温制冷介质经热交换后从出口被送至室外机冷 凝器，收集器上设导流管，与微型雾化器相接，置于室外机机内风机 与冷凝器之间。
3、根据权利要求1所述的带冷凝水处理结构的空气调节机，其 特征在于小型换热器采用板式换热器。
4、根据权利要求1所述的带冷凝水处理结构的空气调节机，其 特征在于微型雾化器采用通用的气流式雾化器，包括集液器、导夜管、 喷雾口。
说明书
带冷凝水处理结构的空气调节机
本实用新型涉及一种带冷凝水处理结构的空气调节机，尤其是一 种适用于分体式空调器的带冷凝水处理结构的空气调节机。
目前市面上流行的分体式空调有一个比较突出的缺陷，即有空气 冷凝水向户外排出，造成对环境的不良影响。
本实用新型的目的，是提供一种带冷凝水处理结构的空气调节 机，既解决空调冷凝水向机外排放，又提高空调的换热和制冷效率。
本实用新型包括：
A，用于将冷凝水和制冷介质高温段进行的热交换的热交换 器。
B，用于收集经热交换的冷凝水收集器。
C，用于将冷凝水雾化的雾化器。
本实用新型结构合理，既可以清除空调滴水现象，改善环境又可 以提高换热制冷效率，两全其美。
