申请日2000.09.28
公开(公告)日2001.09.19
IPC分类号C02F1/00
摘要
复合型污水处理装置,涉及污水处理设备。由壳体内部依次分割为化泥池、调节池、清水池和净水处理池四部分组成。污水进入化泥池,从另一端的侧滤板流出;进入内设液位传感器和污水泵的调节池;然后泵入内设有净水块的净水处理池,净水处理池与清水池之间设有溢水坝,经生物处理的回用水通过溢水坝流入清水池内泵出待用。本实用新型集沉淀、过滤、曝气、生物膜处理为一体,结构紧凑、设计合理、自动化程度高。可广泛用于小城镇、郊区、农村的各种污水处理。

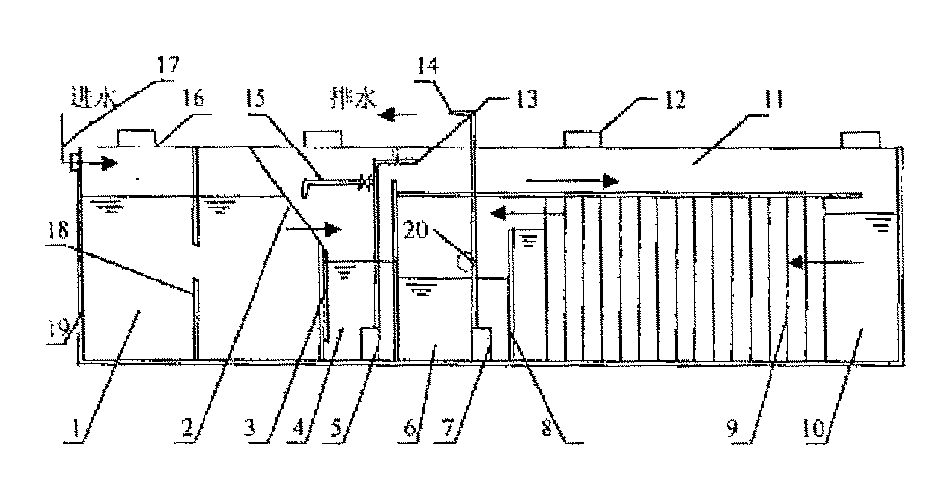

摘要附图
权利要求书
1.复合型污水处理装置，其特征在于：它是由化泥池1、侧滤板2、液位 传感器3、调节池4、污水泵5、清水池6、清水泵7、溢水坝8、净水块9、净 水处理池10、通气隔层11、通风排泥口12、污水喷嘴13、净水出口管14、冲 刷管15、盖板16、进水管17、挡泥板18、壳体19组成;壳体19顶部设有盖 板16，盖板16上设有4-8个排泥或通风用的通风排泥口12;壳体19内部依次 分割为化泥池1、调节池4、清水池6和净水处理池10四部分;化泥池1一端 设有污水进水管17，另一端与调节池4之间的隔板的上部设有倾斜的侧滤板2; 化泥池1内还设有中间有通道的挡泥板18;化泥池1隔壁的调节池4内设有液 位传感器3，调节池4底部还设有污水泵5;污水泵5的出水管分别与污水喷嘴 13和冲刷管15连接;调节池4隔壁的清水池6内设有清水泵7，清水泵7与净 水出口管14相连接;清水池6与净水处理池10之间设有溢水坝8、它们的上 部设有通气隔层11，净水处理池10内设有净水块9。
2.根据权利要求1所述的复合型污水处理装置，其特征在于：所述的壳体 19可以用钢板、玻璃钢、工程塑料制成，也可以采用混凝土浇筑或砖石砌成。
3.根据权利要求1所述的复合型污水处理装置，其特征在于：所述的净水 块9可以是现场制作的生态混凝土板件，也可以是预制成各种形状的生态混凝 土块体。
说明书
复合型污水处理装置
众所周知，水是生命之源。保护水源，控制污水排放工作，不管在城市还 是乡村，都应该紧抓不放。但是，至今为止，许多小城镇、郊区居民点和广大 农村地区，每天产生的生活污水，特别是养猪、养鸡场的冲洗污水，还没有纳 入污水处理系统，也没有建立污水处理厂，这些污水基本上都处于放任自流的 状态。当这些污水进入河道时，就造成了水体污染。而农田灌溉，果园、花木 浇水、清洗车辆和小企业的冷却用水等，使用的却是自来水或河道清水。
目前，用于污水处理的装置的种类繁多，有的采用好氧厌氧生物装置;有 的采用化学净化装置;也有的采用机械过滤装置等。上述装置虽然处理效果都 不错，但对于小城镇、郊区居民点和广大农村地区的零散污染水源的处理投资 太大，不经济。本发明人拥有的实用新型专利“沉淀、过滤和曝气三合一水处 理器”(ZL99 2 26559.2)，首先采用侧滤技术，即将过滤过程中水流方向设计成 与重力成一定角度，水流从侧面滤出的目的是：固体物质不容易在滤料上堆积， 从而不会影响过滤的继续进行，同时滤出的水流是以水滴或水膜的形式离开滤 料的，这样水流与空气就有了充分的接触，从而产生了曝气的效果。该实用新 型去除悬浮物的效果特别好，而且规格多、成本低，但对溶解性污染物的去除 率较低。本发明人还拥有另一个实用新型专利“一种新型生物滤水装置”(ZL99 2 26703.X)，是根据生态混凝土(透水混凝土)的特点，设计的一种推流式生 物滤池，依靠在生态混凝土上发生的化学、物理、物理化学及逐渐形成的生物 化学作用，清除和降解污染物质，达到污水净化的目的。显然，该实用新型清 除和降解溶解性污染物质的效果特别好，而且安装、维护简便。
本实用新型的目的是设计一种既具有良好的悬浮物去除特点，又具有清除 溶解性污染物能力的，结构简单，操作维护简便的污水处理装置。
为了达到上述目的，本实用新型是通过以下方案实现的。复合型污水处理 装置包括化泥池、侧滤板、液位传感器、调节池、污水泵、清水池、清水泵、 溢水坝、净水块、净水处理池、通气隔层、通风排泥口、污水喷嘴、净水出口 管、冲刷管、盖板、进口管、壳体、挡泥板。壳体顶部可以设有盖板，也可以 敞开。盖板上设有4-8个排泥或通风用的窗口。壳体内部依次分割为化泥池、 调节池、清水池和净化池四部分。化泥池一端设有污水进口管，另一端与调节 池之间的隔板的上部设有侧滤板，化泥池内还设有中间有通道的挡泥板。化泥 池隔壁的调节池内设有液位传感器，调节池底部还设有污水泵，污水泵的出水 管分别设有将污水泵入净化池的污水喷嘴和冲洗侧滤板滤网的冲刷管。调节池 隔壁的清水池内设有清水泵，清水泵与净水出口管相连接，将处理好的清水排 出回用。清水池与净水处理池之间设有溢水坝、它们的上部设有通气隔层，净 水处理池内设有净水块。
本实用新型的优点在于：结构紧凑、设计合理、自动化程度高。本实用新 型将沉淀、过滤、曝气、生物膜处理复合在一个装置中，而且前后次序的安排 设计和通气隔层的设计满足了工艺要求，特别是调节池内设有的液位传感器能 根据液位的高、低自动控制污水泵的开、停，而污水泵与清水池内的清水泵的 联动，使操作简单方便。
