申请日2014.07.24
公开(公告)日2014.11.12
IPC分类号C02F3/30
摘要
本发明公开了一种一体化废水
权利要求书

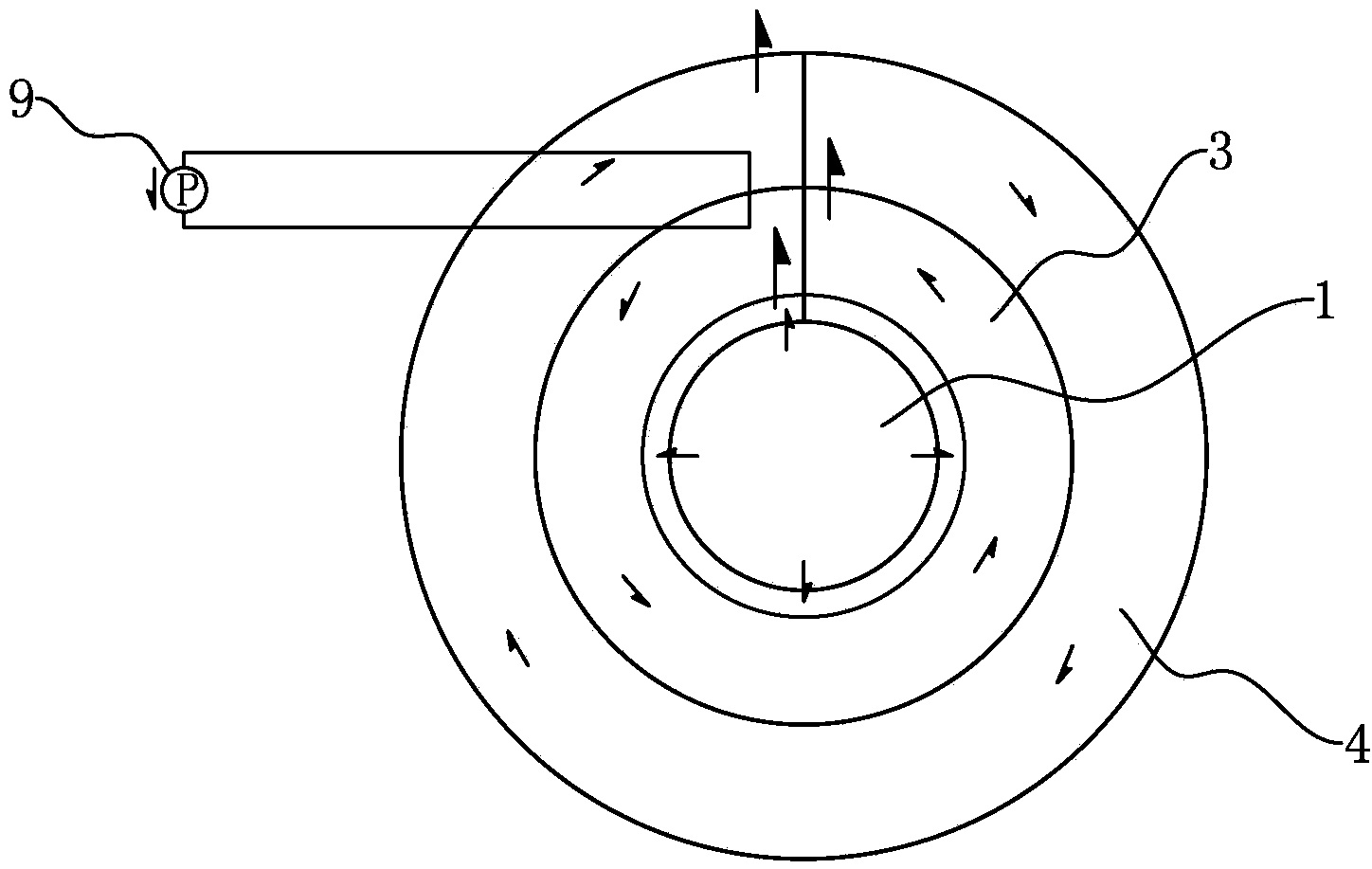

1.一体化废水生化处理装置，包括圆形的厌氧池(1)，厌氧池(1)内具有废水输入管(2)，该废水输入管(2)的输出端位于厌氧池(1)底部，其特征在于：所述厌氧池(1)外部一次包裹有圆形的兼氧池(3)和好氧池(4)，所述厌氧池(1)、兼氧池(3)和好氧池(4)内分别安装有填料支撑架(5)，该填料支撑架(5)上固定有生物填料(6)，所述厌氧池(1)、兼氧池(3)和好氧池(4)内分别设置有曝气管道(7)，该曝气管道(7)的出气端分别位于厌氧池(1)、兼氧池(3)和好氧池(4)底部，曝气管道(7)上分别安装有气量控制开关(8)。
2.根据权利要求1所述的一体化废水生化处理装置，其特征在于：所述好氧池(4)的输出端设置有混合液回流泵(9)，该混合液回流泵(9)的输出端连接至兼氧池(3)的输入端。
3.根据权利要求1或2所述的一体化废水生化处理装置，其特征在于：所述厌氧池(3)和好氧池(4)底部均分别设置有排泥管道。
说明书
一体化废水生化处理装置
技术领域
本发明涉及一种环保设备，特别是一种废水处理装置。
背景技术
在国内，对废水采用生化处理的方法有多种，从微生物对氧利用的角度上讲分为厌氧处理技术、兼氧处理技术及好氧处理技术。为了实现这个以上这些处理过程，从而设计出厌氧池、兼氧池、好氧池等处理设施，并在设施内采用已驯化的活性污泥或固定生物填料进行废水处理。对含有BOD、氨氮、磷酸盐的废水均需要采用以上三种处理工序。在现有技术中，这种废水生化处理装置的好氧池、兼氧池和套氧池需要分别设置一个或多个池体。这些池体可以是圆形或者矩形。对废水生化处理装置内的生物生长介质只选用活性污泥或生物填料。这种废水生化处理装置存在以下缺点：(1)由于各个池体分开建造，池体占地面积大;(2)不管采用单个或多个、圆形或矩形的池体，其池体使用的建造材料比较多，导致建造成本较高。
发明内容
本发明要解决的技术问题是提供一种废水生化处理装置，厌氧池、兼氧池、好氧池一体建造，减小占地面积和材料耗费，降低建造成本。
为了解决上述技术问题，本发明的一体化废水生化处理装置，包括圆形的厌氧池，厌氧池内具有废水输入管，该废水输入管的输出端位于厌氧池底部，所述厌氧池外部一次包裹有圆形的兼氧池和好氧池，所述厌氧池、兼氧池和好氧池内分别安装有填料支撑架，该填料支撑架上固定有生物填料，所述厌氧池、兼氧池和好氧池内分别设置有曝气管道，该曝气管道的出气端分别位于厌氧池、兼氧池和好氧池底部，曝气管道上分别安装有气量控制开关。
作为上述技术方案的改进，所述好氧池的输出端设置有混合液回流泵，该混合液回流泵的输出端连接至兼氧池的输入端。
作为上述技术方案的改进，所述厌氧池和好氧池底部均分别设置有排泥管道。
本发明的有益效果是：这种一体化废水生化处理装置将厌氧池、兼氧池和好氧池组合成一体，兼氧池和好氧池采用圆环结构，解决了池体容易变形的问题，而且池体的高度可自由调节高度可超过10米，从而实现较少的占地面积，大大节省了建造材料，减少了设施的投资。
