申请日2014.09.25
公开(公告)日2015.02.04
IPC分类号B08B9/032; C02F1/52; C02F1/48
摘要
本实用新型提供了一种 不锈钢管内侧壁清洁装置的污水处理结构，属于机械加工设备技术领域。它解决了现有的钢管清洗后污水污染环境的问题。本不锈钢管内侧壁清洁装置的污水处理结构，清洁装置包括机架，污水处理结构包括机架在低支撑板的外侧固连有引水槽，引水槽与一储水箱相连通，储水箱内竖直固连有主轴，述主轴上转动连接有连接盘，该连接盘通过销轴铰接有若干磁棒，储水箱上设有动力机构，磁棒与主轴之间设有当主轴转动时能够驱动磁棒摆动的传动件。本不锈钢管内侧壁清洁装置的污水处理结构能够对对污水进行过滤处理，避免污水中的金属碎屑污染环境。
权利要求书

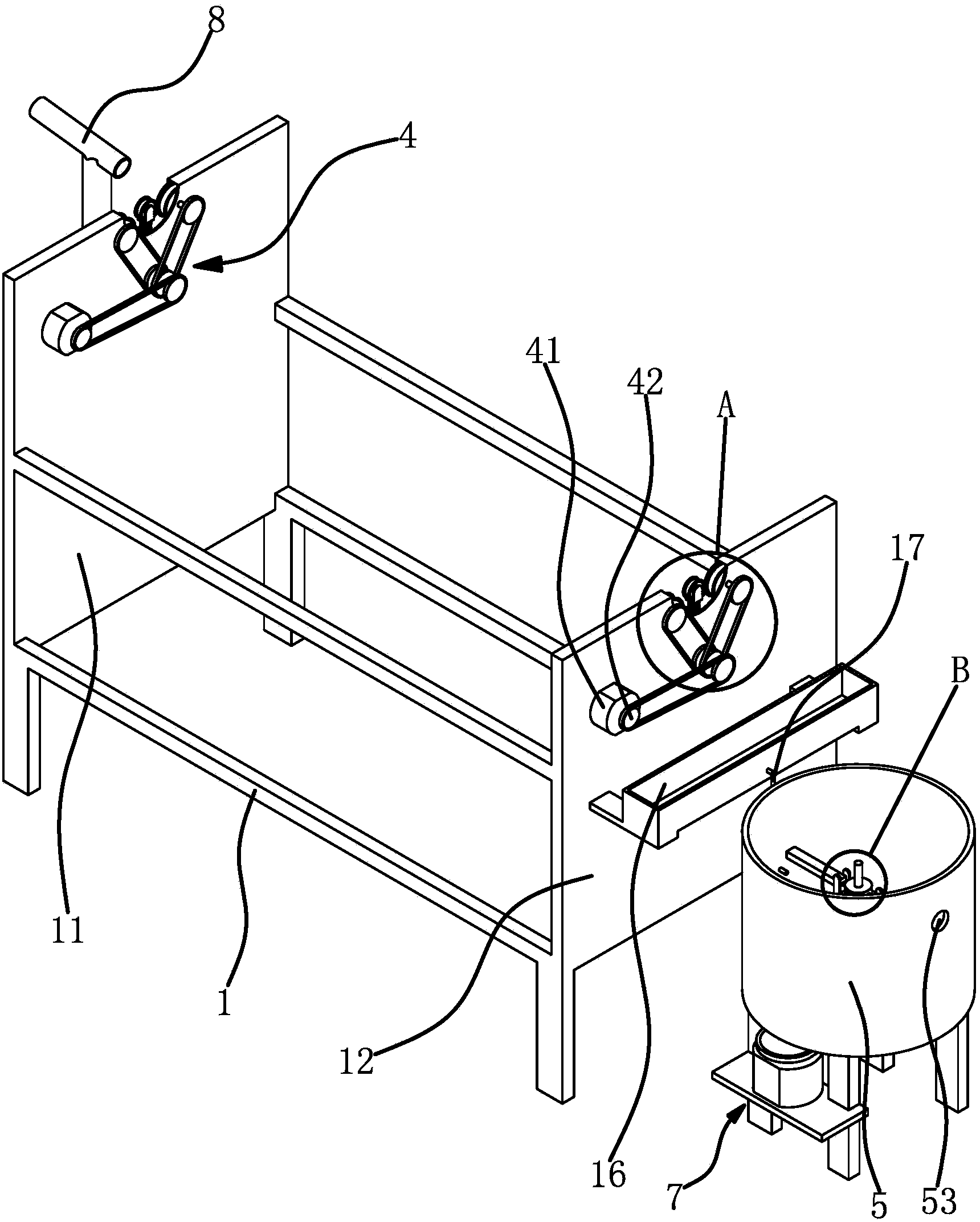

1.一种不锈钢管内侧壁清洁装置的污水处理结构，清洁装置包括机架(1)，所述机架(1)具有竖直设置且相互平行的高支撑板(11)和低支撑板(12)，所述高支撑板(11)的上边沿高于低支撑板(12)的上边沿，其特征在于，所述污水处理结构包括机架(1)在低支撑板(12)的外侧固连有引水槽(16)，所述引水槽(16)与一储水箱(5)相连通，所述储水箱(5)内竖直固连有一主轴(51)，所述主轴(51)上转动连接有连接盘(61)，该连接盘(61)通过销轴铰接有若干磁棒(6)，且销轴的轴向水平设置，所述储水箱(5)上设有能够驱动连接盘(61)转动的动力机构(7)，所述磁棒(6)与主轴(51)之间设有当主轴(51)转动时能够驱动磁棒(6)摆动的传动件。
2.根据权利要求1所述的不锈钢管内侧壁清洁装置的污水处理结构，其特征在于，所述传动件包括固连在主轴(51)上的导向盘(511)，所述导向盘(511)外周壁上周向开设有环形导向槽(512)，该导向槽(512)的相对槽壁呈波浪状，所述磁棒(6)的连接段端部具有连接杆(62)，该连接杆(62)上开设有连接孔，连接孔的两端具有缩口，所述连接孔内设有滚球(63)，该滚球(63)分别突出连接孔的两端，且滚球(63)突出部分抵靠在导向槽(512)槽壁上。
3.根据权利要求2所述的不锈钢管内侧壁清洁装置的污水处理结构，其特征在于，所述动力机构(7)包括动力电机(71)，该动力电机(71)固连在储水箱(5)下部，所述主轴(51)上转动套设有传动管(64)，该传动管(64)的上端固连在连接盘(61)的下侧面上，下端伸出储水箱(5)，且在伸出端固连有从动带轮二(73)，所述动力电机(71)输出轴上固连有主动带轮二(72)，所述主动带轮二(72)与从动带轮二(73)通过皮带连接。
4.根据权利要求2或3所述的不锈钢管内侧壁清洁装置的污水处理结构，其特征在于，所述储水箱(5)侧壁上分别开设有进水口(52)和出水口(53)，所述进水口(52)通过连接管(17)与引水槽(16)相连通，所述出水口(53)高于连接盘(61)，在出水口(53)处固连有过滤片(531)，该过滤片(531)采用磁铁制成。
5.根据权利要求4所述的不锈钢管内侧壁清洁装置的污水处理结构，其特征在于，所述连接盘(61)上侧面上垂直固连有若干对连接板(65)，上述销轴转动连接在相对两连接板(65)之间。
说明书
一种不锈钢管内侧壁清洁装置的污水处理结构
技术领域
本实用新型属于机械加工设备技术领域，涉及一种不锈钢管内侧壁清洁装置的污水处理结构。
背景技术
不锈钢钢管是一种中空的长条圆形钢材，主要广泛用于石油、化工、医疗、食品、轻工、机械仪表等工业输送管道以及机械结构部件等。另外，在折弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。不锈钢管在生产过程中需要熔接、截断、抛光等工序，在生产过程中会沾染大量灰尘和金属碎屑，因此需要对其进行清洗。
如中国实用新型专利申请(申请号：201410151250.5)公开了一种钢管清洗装置，属于金属管材清洗机械领域。包括清洗液箱箱体，其腔体的右端构成清洗液循环使用腔、左端固定轴承座固定板和电机支承板，在轴承座固定板上设轴套传动轮，在电机支承板上设电机，电机轴的两端固定电机轴传动轮，在电机轴传动轮上设传动带的一端，传动带的另一端套在轴套传动轮上，在轴套传动轮的中央位置固定轴套的一端，轴套的另一端支承在轴套轴承座上，轴套轴承座固定在轴承座固定板上，在轴套腔内固定毛刷管，在毛刷管腔的内壁上且沿长度方向构成毛刷定位槽，在定位槽内嵌设毛刷;循环供液机构，设在清洗液循环使用腔内。该清洗装置只能够清洗不锈钢管的外侧壁，由于内侧壁空间减小，因此上述清洗装置难以清洗不锈钢管内侧壁，且清洗后的污水中含有大量金属碎屑，直接排出会污染环境。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种不锈钢管内侧壁清洁装置的污水处理结构，该不锈钢管内侧壁清洁装置的污水处理结构能够对对污水进行过滤处理，避免污水中的金属碎屑污染环境。
本实用新型的目的可通过下列技术方案来实现：一种不锈钢管内侧壁清洁装置的污水处理结构，清洁装置包括机架，所述机架具有竖直设置且相互平行的高支撑板和低支撑板，所述高支撑板的上边沿高于低支撑板的上边沿，其特征在于，所述污水处理结构包括机架在低支撑板的外侧固连有引水槽，所述引水槽与一储水箱相连通，所述储水箱内竖直固连有一主轴，所述主轴上转动连接有连接盘，该连接盘通过销轴铰接有若干磁棒，且销轴的轴向水平设置，所述储水箱上设有能够驱动连接盘转动的动力机构，所述磁棒与主轴之间设有当主轴转动时能够驱动磁棒摆动的传动件。
机架的一侧设有支撑架，抛光后的不锈钢管叠放在支撑架上，需要对不锈钢管内侧壁进行清洗时，手动滚动不锈钢管，不锈钢管滚到机架上，且一端抵靠在高支撑板上边沿上，另一端抵靠在低支撑板上边沿上，即不锈钢管倾斜设置，因此污水能够从较低的一端流出并进入引水槽，引水槽内的污水则进入储水箱内，污水中较大颗粒的金属碎屑自动沉降到箱底，而动力机构则驱动连接盘转动，磁棒能够周向转动，同时传动件则使得磁棒上下摆动，即磁棒能够扫过储水箱的大部分区域，对污水内的金属碎屑进行吸附，避免污水排出时污染环境，同时回收的金属碎屑也能够再利用。
在上述的不锈钢管内侧壁清洁装置的污水处理结构中，所述传动件包括固连在主轴上的导向盘，所述导向盘外周壁上周向开设有环形导向槽，该导向槽的相对槽壁呈波浪状，所述磁棒的连接段端部具有连接杆，该连接杆上开设有连接孔，连接孔的两端具有缩口，所述连接孔内设有滚球，该滚球分别突出连接孔的两端，且滚球突出部分抵靠在导向槽槽壁上。磁棒的铰接点在自由端与连接杆之间，当连接盘转动时，连接杆上的滚球能够在导向槽内滚动，通过导向槽的波浪形槽壁能够使得磁棒的自由端上下摆动。
在上述的不锈钢管内侧壁清洁装置的污水处理结构中，所述动力机构包括动力电机，该动力电机固连在储水箱下部，所述主轴上转动套设有传动管，该传动管的上端固连在连接盘的下侧面上，下端伸出储水箱，且在伸出端固连有从动带轮二，所述动力电机输出轴上固连有主动带轮二，所述主动带轮二与从动带轮二通过皮带连接。即动力电机通过皮带连接驱动连接盘转动，结构简单。
在上述的不锈钢管内侧壁清洁装置的污水处理结构中，所述储水箱侧壁上分别开设有进水口和出水口，所述进水口通过连接管与引水槽相连通，所述出水口高于连接盘，在出水口处固连有过滤片，该过滤片采用磁铁制成。出水口的位置高于连接盘，即进入储水箱的污水均能够在经过沉降以及磁棒的吸附后才从出水口排出，过滤片则能够进一步对即将排出的污水进行吸附过滤，避免金属碎屑污染环境。
在上述的不锈钢管内侧壁清洁装置的污水处理结构中，所述连接盘上侧面上垂直固连有若干对连接板，上述销轴转动连接在相对两连接板之间。磁棒有两根，连接板有两对，且相对主轴轴心线对称设置。
与现有技术相比，本不锈钢管内侧壁清洁装置的污水处理结构具有以下优点：
1、由于动力机构驱动连接盘转动，磁棒能够周向转动，同时传动件则使得磁棒上下摆动，即磁棒能够扫过储水箱的大部分区域，对污水内的金属碎屑进行吸附，避免污水排出时污染环境，同时回收的金属碎屑也能够再利用。
、由于出水口高于连接盘，在出水口处固连有过滤片，该过滤片采用磁铁制成，即进入储水箱的污水均能够在经过沉降以及磁棒的吸附后才从出水口排出，过滤片则能够进一步对即将排出的污水进行吸附过滤，避免金属碎屑污染环境。
