申请日2014.07.29
公开(公告)日2014.10.29
IPC分类号F16K27/00
摘要
本发明公开了一种水处理阀的罩壳，它是在中空状的壳体上端设有通孔;在所述壳体的外表面上至少设有一个套孔;在所述壳体上设有连接体。本发明还公开了一种水处理阀，它是将上述壳体的中空状内腔套装在阀体的外表面上并通过所述连接体固连。生产中，当阀体外表面出现的加工缺陷而影响其美感效果时，通过采用表面装饰美观的壳体进行罩盖遮挡，明显提高了产品的整体外观质量。通过在壳体的外表面上连有装饰层或在壳体的工程塑料中加入色母注塑成型，消除了现有技术中阀体因进行电镀层处理或加入色母材料注塑成型对饮用水产生的污染。
权利要求书
1.一种水处理阀的罩壳，其特征在于：在中空状的壳体上端设有通 孔;在所述壳体的外表面上至少设有一个套孔;在所述壳体上设有连 接体。
2.如权利要求1所述的一种水处理阀的罩壳，其特征在于：所述套 孔是凸起状或/和凹陷状。
3.如权利要求1所述的一种水处理阀的罩壳，其特征在于：所述套 孔是封闭状或/和开口状。
4.如权利要求1所述的一种水处理阀的罩壳，其特征在于：所述壳 体是整体状或是壳体与端盖连接状。
5.如权利要求1所述的一种水处理阀的罩壳，其特征在于：所述连 接体是在所述壳体的内腔表面下端连有定位凸起。
6.如权利要求1所述的一种水处理阀的罩壳，其特征在于：所述连 接体是在所述壳体的外表面上设有通孔。
7.如权利要求1所述的一种水处理阀的罩壳，其特征在于：所述连 接体是在所述壳体的内腔表面上连有胶粘层。
8.如权利要求1所述的一种水处理阀的罩壳，其特征在于：在所述 壳体的外表面上连有装饰层。
9.一种水处理阀，采用上述权利要求1至8任一项中的壳体，其特 征在于：将所述壳体的中空状内腔套装在阀体的外表面上并通过所述 连接体固连。
10.如权利要求9所述的一种水处理阀，其特征在于：所述壳体内腔 表面下端连有的定位凸起与所述阀体表面上设有的凹陷镶嵌固连。
11.如权利要求9所述的一种水处理阀，其特征在于：将螺钉通过所 述壳体外表面上的通孔与所述阀体外表面上的螺孔螺纹相接固连。
12.如权利要求9所述的一种水处理阀，其特征在于：所述壳体内腔 表面上的胶粘层与所述阀体外表面胶接固连。
说明书
一种水处理阀的罩壳和阀
(一)技术领域：本发明涉及水处理装置技术;具体涉及一种水处理阀 的罩壳和阀。
(二)背景技术：现有技术中的水处理阀，如中国实用新型专利公开的 专利号为：200420062895.3，201120251718.X，201220219609.4和 201320581507.1中涉及的水处理阀。在使用过程中为确保阀体的连接强 度，所述阀体通常选用结构强度较高的改性塑料，如ABS工程塑料和玻 璃纤维材料混合注塑成型。存在不足：一是所述阀体内含有的玻璃纤维 材料通过注塑成型连在其外表面上极不美观，严重降低了产品的整体外 观质量。二是如果对所述阀体的外表面采用电镀层处理来遮盖其美感的 不足，但在电镀过程中，所述阀体的内腔表面也随之连有电镀层。当进 行水处理时，所述阀体内腔表面的电镀层与过滤水直接接触，造成电镀 层含有的化学介质对饮用水产生了污染。三是如果在阀体的ABS工程塑 料中加入色母材料来遮掩其外表面存在的缺陷，但含有色母材料的阀体 内腔表面在进行水处理时，同样对饮用水产生了污染。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种水处理阀的罩壳，旨在提高产品的整体外观质量，以及消除对饮 用水的污染。
同时，本发明还提供了一种水处理阀。
为实现上述目的，本发明的技术方案是这样实现的，这种水处理阀的 罩壳，它是在中空状的壳体上端设有通孔;在所述壳体的外表面上至少 设有一个套孔;在所述壳体上设有连接体。
优选地，所述套孔是凸起状或/和凹陷状。
优选地，所述套孔是封闭状或/和开口状。
优选地，所述壳体是整体状或是壳体与端盖连接状。
优选地，所述连接体是在所述壳体的内腔表面下端连有定位凸起。
优选地，所述连接体是在所述壳体的外表面上设有通孔。
优选地，所述连接体是在所述壳体的内腔表面上连有胶粘层。
优选地，在所述壳体的外表面上连有装饰层。

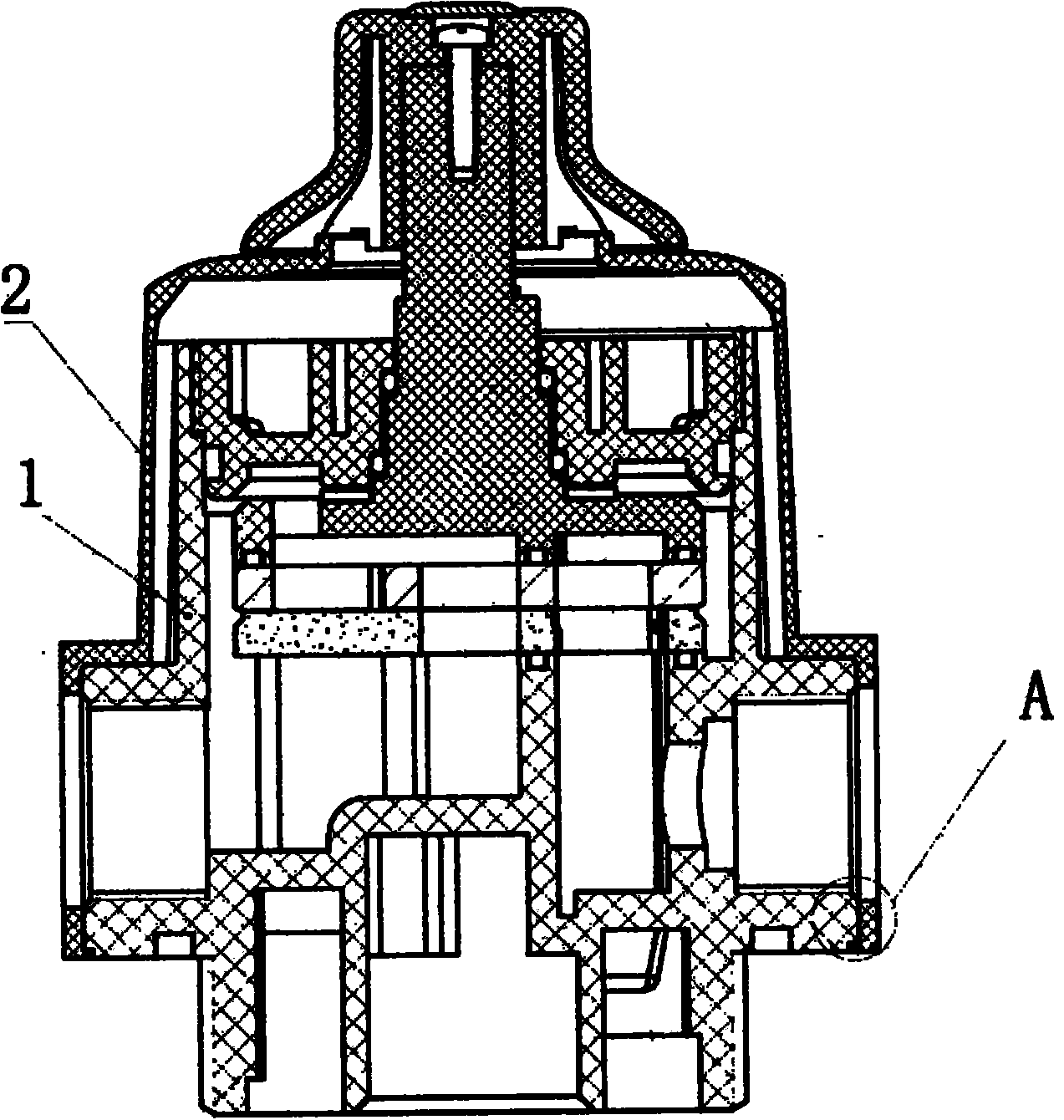

本发明提供的一种水处理阀，它是将上述壳体的中空状内腔套装在阀 体的外表面上并通过所述连接体固连。
优选地，所述壳体内腔表面下端连有的定位凸起与所述阀体表面上设 有的凹陷镶嵌固连。
优选地，将螺钉通过所述壳体外表面上的通孔与所述阀体外表面上的 螺孔螺纹相接固连。
优选地，所述壳体内腔表面上的胶粘层与所述阀体的外表面胶接固连。
本发明采取将上述壳体与阀体进行分体套装的连接结构，生产中，当 阀体外表面出现的加工缺陷而影响其美感效果时，通过采用表面装饰美 观的壳体进行罩盖遮挡，明显提高了产品的整体外观质量。通过在壳体 的外表面上连有装饰层或在壳体的工程塑料中加入色母注塑成型，消除 了现有技术中阀体因进行电镀层处理或加入色母材料注塑成型对饮用 水产生的污染。
