申请日2014.05.30
公开(公告)日2015.01.21
IPC分类号G01N1/10; G01N33/00
摘要
本发明涉及一种含硫化氢污水处理剂试验装置，属于石油工程油田化学剂检测和评价技术领域，由取样装置、检测装置组成，其中取样装置由取样桶、手柄、活塞、吸收瓶组成，检测装置由反应釜、密封盖组成，本发明可现场在密闭条件下对含硫化氢污水取样及温度、体积计量，室内污水水样密闭移取并在与取样现场温度一致的条件下进行含硫化氢污水处理剂试验，防止因污水中溶解的硫化氢气体挥发或与空气中的氧气混合发生反应而引起含硫化氢污水组分发生变化，保障取样和检测人员身体健康，提高含硫化氢污水处理剂试验的有效性。
权利要求书

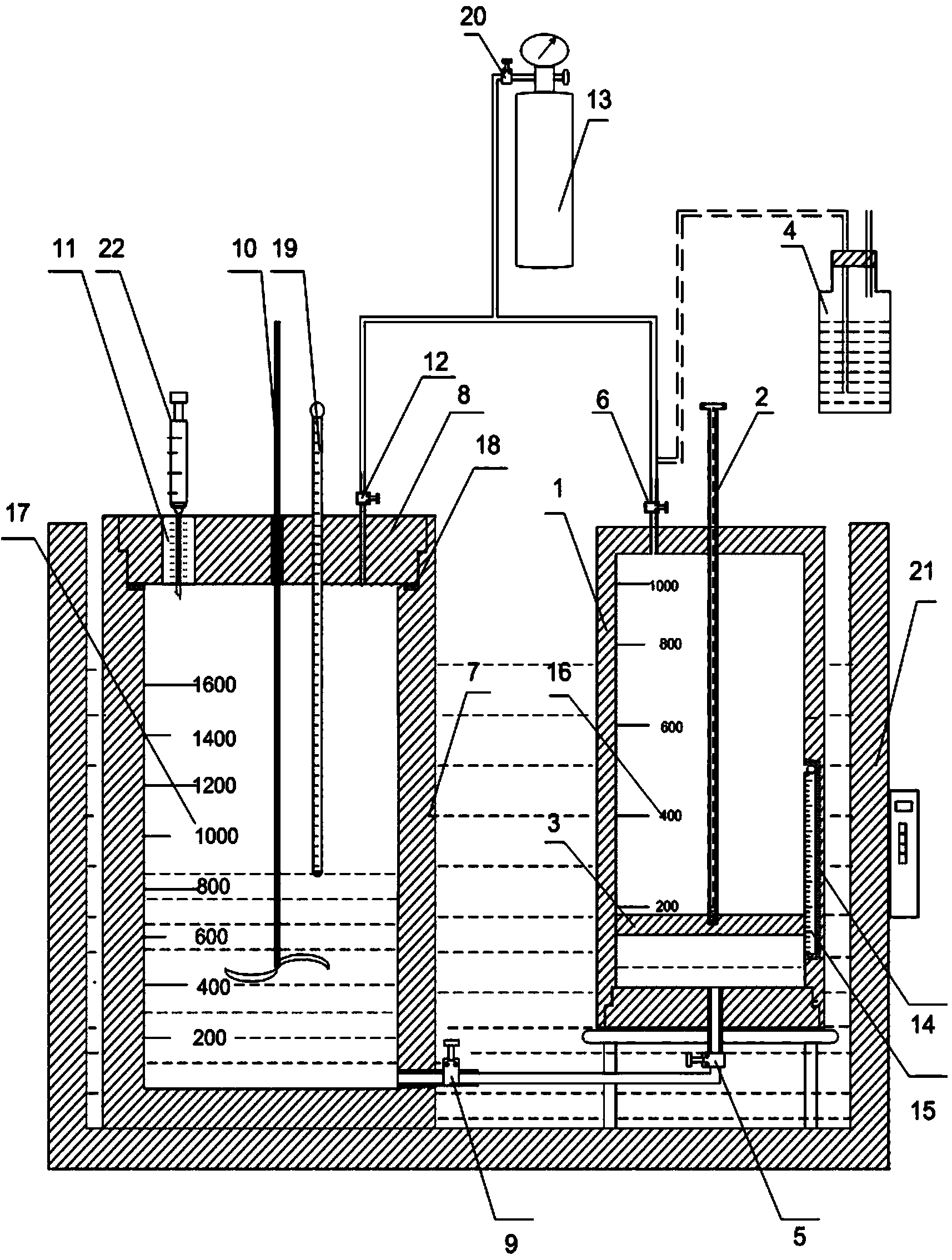

1.一种含硫化氢污水处理剂试验装置，由取样装置和检测装置组成， 其特征是：取样装置由取样桶(1)、手柄(2)、活塞(3)、吸收瓶(4)组 成，取样桶(1)为上端封闭的筒状容器，取样桶(1)底端安装有设有中心 通孔的下端盖，下端盖中心通孔螺纹连接有取样阀(5)，活塞(3)位于取 样桶(1)腔体内，手柄(2)通过取样桶(1)上端的中心通孔螺纹连接在 活塞(3)上，取样桶(1)上端设有进气阀(6)并可通过耐压管线同吸收 瓶(4)相连，吸收瓶(4)内充装有碱性溶液;检测装置由反应釜(7)、密 封盖(8)组成，反应釜(7)为底端封闭的筒状容器，底部侧壁上连通有进 液阀(9)，密封盖(8)通过螺纹连接在反应釜(7)顶端，密封盖(8)固 定安装有搅拌棒(10)、丁基胶塞(11)和充气阀(12);取样装置的取样阀 (5)通过耐压管线同检测装置的进液阀(9)相连，氮气钢瓶(13)通过耐 压管线与取样装置的进气阀(6)、检测装置的充气阀(12)并联连接。
2.根据权利要求1所述的含硫化氢污水处理剂试验装置，其特征是： 所述的取样桶(1)筒体内侧设有温度测试槽(14)，温度测试槽(14)内固 定温度计(15)。
3.根据权利要求1或2所述的含硫化氢污水处理剂试验装置，其特征 是：所述的取样桶(1)筒体上有体积计量刻度(16)。
4.根据权利要求1或2所述的含硫化氢污水处理剂试验装置，其特征 是：所述的反应釜(7)的筒壁上设有计量刻度(17)。
5.根据权利要求1或2所述的含硫化氢污水处理剂试验装置，其特征 是：所述的密封盖(8)与反应釜(7)接口处有密封胶圈(18)。
6.根据权利要求1或2所述的含硫化氢污水处理剂试验装置，其特征 是：所述的密封盖(8)上固定有温度计(19)。
7.根据权利要求1或2所述的含硫化氢污水处理剂试验装置，其特征 是：所述的氮气钢瓶(13)出口处设有单向阀(20)，方向同氮气瓶压力输 出方向。
说明书
含硫化氢污水处理剂试验装置
技术领域
本发明涉及一种含硫化氢污水处理剂试验装置，属于石油工程油田化学剂检测和评价技术领域。
背景技术
高含硫气田生产中产生的工业污水含有大量的有毒有害气体、细菌、机械杂质等有害组分，特别是溶解有大量的硫化氢气体，挥发后对人体健康和环境均有较大影响。为防止工业污染，采用对含硫化氢污水中所含有害组分进行处理后回注地层的方式进行污水处理和循环利用，其中加注不同种类的污水处理剂是广泛使用的一种污水处理方式，因此，污水处理剂室内试验结果直接影响现场污水处理剂的使用和污水处理效果。目前,在含硫化氢污水处理剂试验中多采取污水现场取样、室内污水水样中加注处理剂的方式进行，由于现场污水取样多使用塑料桶等非密闭性容器，含硫化氢污水取样过程中易造成污水中溶解的硫化氢气体挥发，不仅使所取污水水样不能代表现场污水实际组成而且对取样人员健康造成危害;另外，在含硫化氢污水处理剂试验中多使用烧杯、广口瓶等非密闭试验装置盛装污水，在含硫化氢污水水样移取、检测等环节会发生污水水样中溶解的硫化氢气体挥发或与空气中的氧气混合发生反应等问题，造成污水水样组分发生变化，不仅影响试验的有效性，使试验结果无法反映含硫化氢污水处理剂现场应用效果，而且硫化氢气体的挥发危害检验人员身体健康。
201020298567.9公开了一种硫化氢试验容器，包括一试验容器，该试验容器上置有气体入口以及气体出口，气体入口通过管道连接一四通接头，该四通接头的其他三个接口分别通过管道连接压力传感器、硫化氢混合气体截止阀以 及氮气截止阀，硫化氢混合气体截止阀通过管道连接硫化氢混合气瓶，氮气截止阀通过管道连接高压氮气源，气体出口通过管道连接泄放截止阀，该泄放截止阀连接一出口向上的排放管。该装置适用于向容器中充入一定压力的硫化氢气体，但无法实现在密闭条件下进行含硫化氢污水的取样、移取、加注污水处理剂等，无法防止含硫化氢污水水样组分发生变化。
发明内容
本发明的目的在于针对现有技术中含硫化氢污水处理剂试验时，污水取样容器、反应釜等密闭性差，使现有含硫化氢污水取样、水样移取及污水处理剂检测过程均可能发生硫化氢气体挥发或与空气中的氧气混合发生反应，造成污水水样组分发生变化，不仅影响试验的有效性，使试验结果无法反映含硫化氢污水处理剂现场应用效果，而且硫化氢气体的挥发危害取样和检验人员身体健康等问题，提供一种含硫化氢污水处理剂试验装置，可现场在密闭条件下对含硫化氢污水取样及温度、体积计量，室内污水水样密闭移取并在与取样现场温度一致的条件下进行污水处理剂试验，防止因污水中溶解的硫化氢气体挥发或与空气中的氧气混合发生反应而引起含硫化氢污水组分发生变化，保障取样和检测人员身体健康，提高含硫化氢污水处理剂试验的有效性。
本发明由取样装置、检测装置组成，其中取样装置由取样桶、手柄、活塞、吸收瓶组成，取样桶为上端封闭的筒状容器，取样桶底端安装有设有中心通孔的下端盖，下端盖中心通孔上螺纹连接取样阀，活塞位于取样桶腔体内，手柄通过取样桶上端的中心通孔螺纹连接在活塞上，取样桶上端设有进气阀并可通过耐压管线同吸收瓶相连，取样桶上刻有计量刻度;检测装置由反应釜、密封盖组成，反应釜为底端封闭的筒状容器，底部侧壁上连通有进液阀，密封盖通过螺纹连接在反应釜顶端，密封盖上固定有搅拌棒、丁基胶塞和充气阀。
本发明结构设计合理，可现场在密闭条件下对含硫化氢污水取样及温度、体积计量，室内污水水样密闭移取并在与取样现场温度一致的条件下进行含硫化氢污水处理剂试验，防止因污水中溶解的硫化氢气体挥发或与空气中的氧气混合发生反应而引起含硫化氢污水组分发生变化，保障取样和检测人员身体健康，提高含硫化氢污水处理剂试验的有效性。
