申请日2014.05.30
公开(公告)日2014.12.31
IPC分类号C02F9/08
摘要
本实用新型公开了一种用以处理河水的水处理装置，包括以及经管路连通的增压泵、自清洗过滤器、活性炭过滤器、袋式过滤器、缓冲水箱、供水泵、第一紫外线杀菌器、精密过滤器、高压泵、RO装置、第二紫外线杀菌器和第二微孔过滤器，所述的第一紫外线杀菌器出口的管路上旁接有生活用水管，所述的生活用水管上设置有第一微孔过滤器，所述的第二微孔过滤器的出水接直饮水管路。本实用新型的饮用水处理装置，中间存储罐少，采用活水式设计理念，将部分过滤和消毒机构设置在终端，只有使用时才进行工作，减少存水量，提高使用感受，同时将系统分组式固定，便于运输，提高其可移动性。
权利要求书
1.一种用以处理河水的水处理装置，其特征在于，包括依次经管路连通的 增压泵、自清洗过滤器、活性炭过滤器、袋式过滤器、缓冲水箱、供水泵、第 一紫外线杀菌器、精密过滤器、高压泵、RO装置、第二紫外线杀菌器和第二微 孔过滤器，所述的第一紫外线杀菌器出口的管路上旁接有生活用水管，所述的 生活用水管上设置有第一微孔过滤器，所述的第二微孔过滤器的出水接直饮水 管路，其中，所述的增压泵、自清洗过滤器、活性炭过滤器、袋式过滤器、缓 冲水箱、供水泵和第一紫外线杀菌器固定在前框架上，所述的精密过滤器、高 压泵、RO装置、第二紫外线杀菌器和第二微孔过滤器固定在后框架上，第一紫 外线杀菌器和精密过滤器间设置有快速接头。
2.如权利要求1所述的水处理装置，其特征在于，还包括臭氧发生器，所 述的臭氧发生器经杀毒管路连接至缓冲水箱。
3.如权利要求1所述的水处理装置，其特征在于，在所述的RO装置产水 口的管路上旁接有囊式定压罐。
说明书
用以处理河水的水处理装置
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种用以处理河水的水处理 装置。
背景技术
在很多地方，如野外施工，没有城市管网供水，直接饮用或使用河水或溪 水，对人身体会造成一定的危害，同时水质也不利于正常的洗浴、洗衣等生活 使用。但是市场上提供的生活用水处理机构仅能提供生活用水，同时市场上提 供的直饮水设备也对水源有比较严格的要求，一般是针对自来水，而对于没有 城市管网供水的情况下，如野外工地，如果满足生活和饮用用水就成了急需解 决的技术问题。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷，而提供一种用以处 理河水的水处理装置。
为实现本实用新型的目的所采用的技术方案是：

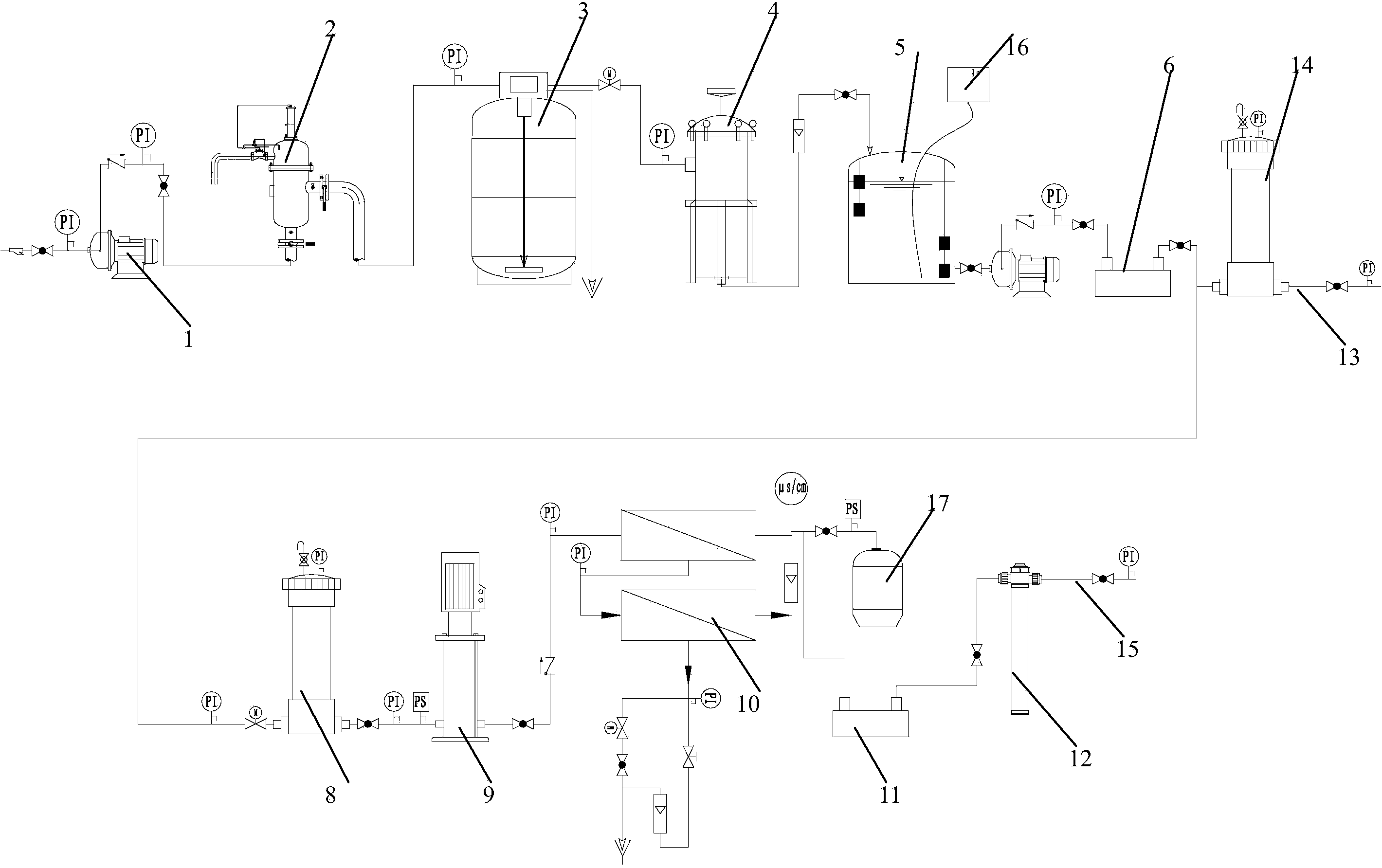

一种用以处理河水的水处理装置，包括以及经管路连通的增压泵、自清洗 过滤器、活性炭过滤器、袋式过滤器、缓冲水箱、供水泵、第一紫外线杀菌器、 精密过滤器、高压泵、RO装置、第二紫外线杀菌器和第二微孔过滤器，所述的 第一紫外线杀菌器出口的管路上旁接有生活用水管，所述的生活用水管上设置 有第一微孔过滤器，所述的第二微孔过滤器的出水接直饮水管路，其中，所述 的增压泵、自清洗过滤器、活性炭过滤器、袋式过滤器、缓冲水箱、供水泵和 第一紫外线杀菌器固定在前框架上，所述的精密过滤器、高压泵、RO装置、第 二紫外线杀菌器和第二微孔过滤器固定在后框架上，第一紫外线杀菌器和精密 过滤器间设置有快速接头。
还包括臭氧发生器，所述的臭氧发生器经杀毒管路连接至缓冲水箱。
在所述的RO装置产水口的管路上旁接有囊式定压罐。
与现有技术相比，本实用新型的有益效果是：
本实用新型的饮用水处理装置，中间存储罐少，采用活水式设计理念，将 部分过滤和消毒机构设置在终端，只有使用时才进行工作，减少存水量，提高 使用感受，同时将系统分组式固定，便于运输，提供其可移动性。
