申请日2014.07.29
公开(公告)日2014.10.22
IPC分类号E03F9/00
摘要
本发明涉及一种地下排污水管疏通系统，包括盛放污水的箱体、排污泵、连接水管以及两个软性堵头，排污泵通过连接水管与箱体相联接，软性堵头设置在污水井中;在软性堵头中设置有弯管，弯管的一端与连接水管相通，其另一端与污水井的管道口相通;两个软性堵头分别设置在相邻的两个污水井中，其另一端通过污水井的管道相通，一个软性堵头通过连接水管与排污泵相联接，另一个软性堵头通过连接水管与箱体相联接。本发明既减少了污水的外运次数，提高了工作效率以及水源的利用率，又防止抽排的污水对地面的二次污染。
权利要求书
1.一种地下排污水管疏通系统，其特征在于，包括盛放污水的箱体、排污泵、连接水管以及两个软性堵头，所述排污泵通过连接水管与箱体相联接，所述软性堵头设置在污水井中;在所述软性堵头中设置有弯管，所述弯管的一端与连接水管相通，其另一端与污水井的管道口相通;两个所述软性堵头分别设置在相邻的两个污水井中，其另一端通过污水井的管道相通，一个所述软性堵头通过连接水管与排污泵相联接，另一个所述软性堵头通过连接水管与箱体相联接。
2.如权利要求1所述的地下排污水管疏通系统，其特征在于，所述排污泵为可以正反转的转子泵。
3.如权利要求2所述的地下排污水管疏通系统，其特征在于，所述排污泵与箱体同时设置在可移动的小车上。
4.如权利要求3所述的地下排污水管疏通系统，其特征在于，在所述箱体内设置有隔板以及过滤板，在所述箱体的底部设置有锥形体，所述锥形体的小端朝下，在所述锥形体的下部设置有排污管，所述隔板设置在锥形体的上部，所述过滤板竖直设置在箱体内。
5.如权利要求4所述的地下排污水管疏通系统，其特征在于，在所述箱体内设置有三块过滤板，其中两块所述过滤板设置在隔板上部，另一块所述过滤板设置在箱体的顶板上。
6.如权利要求1所述的地下排污水管疏通系统，其特征在于，在所述箱体的顶部设置有进水管。
7.如权利要求1所述的地下排污水管疏通系统，其特征在于，所述软性堵头的材料是海绵或橡胶，所述弯管的材料为塑胶。
说明书
地下排污水管疏通系统
技术领域
本发明涉及一种用于清理街道阴井及下水道内污物的地下排污水管疏通系统。
背景技术
目前，城市排水系统经常会因污物或沙石的淤积而堵塞，如果不及时清淤的话将给市民的生活造成极大的不便。对下街道水道的清理一般采用掏勺或吸污车。现有的吸污车适用于抽吸污水和泥浆，对沙、石等重沉物及无水阴井无法进行清理。再者，现有的吸污车在吸满一车污水后，需外运排污，使得清理一口阴井需多次外运排污，使得现有的吸污车工作效率低。
还有的采用手摇式疏通装置，通过将穿引条(穿引条是用来在地下管道穿引钢丝绳的竹坯子或特制塑料板片)深入管道中、并在穿引条末端系上钢丝绳后，利用人工拖拽穿引条从而使钢丝绳从管道中穿过。然后利用安装在钢丝绳上的清理器进行疏通清理。这种方式极为落后，效率低下且效果不理想，不适于大范围推广使用。
甚至有时候采用高压水枪疏通车，即利用快速喷射出的水对地下管道进行冲刷疏通。然而高压水枪疏通车依然存在诸多缺点，如：1、工作前需要灌装大量的清水，太浪费水;2、水压掌握不好破坏地下管道，特别是对地下管道出现裂纹处破坏很大。对疏通地下污水管道有些不实用。
综上所述，如何既能有效的清污还能克服现场条件的不足而进行疏通作业是目前该领域技术人员急需面对和解决的事情。
发明内容
本发明所要解决的技术问题在于，提供一种既经济环保又清污方便的地下排污水管疏通系统。

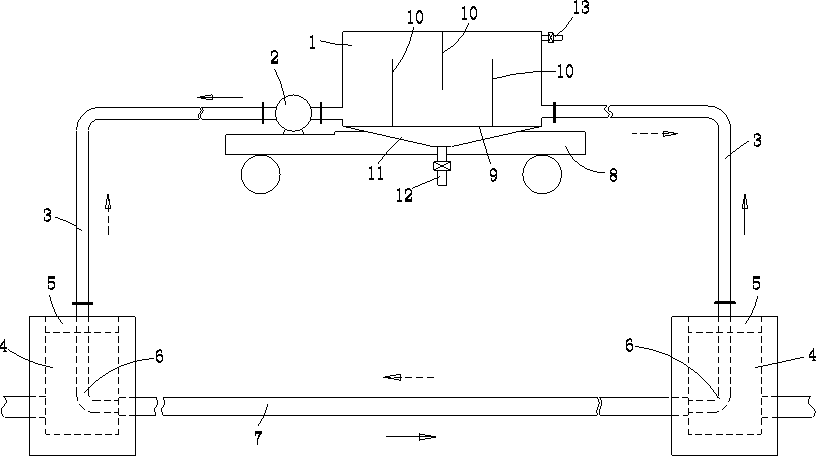

本发明是这样实现的，提供一种地下排污水管疏通系统，包括盛放污水的箱体、排污泵、连接水管以及两个软性堵头，排污泵通过连接水管与箱体相联接，软性堵头设置在污水井中;在软性堵头中设置有弯管，弯管的一端与连接水管相通，其另一端与污水井的管道口相通;两个软性堵头分别设置在相邻的两个污水井中，其另一端通过污水井的管道相通，一个软性堵头通过连接水管与排污泵相联接，另一个软性堵头通过连接水管与箱体相联接。
进一步地，排污泵为可以正反转的转子泵。
进一步地，排污泵与箱体同时设置在可移动的小车上。
进一步地，在箱体内设置有隔板以及过滤板，在箱体的底部设置有锥形体，锥形体的小端朝下，在锥形体的下部设置有排污管，隔板设置在锥形体的上部，过滤板竖直设置在箱体内。
进一步地，在箱体内设置有三块过滤板，其中两块过滤板设置在隔板上部，另一块过滤板设置在箱体的顶板上。
进一步地，在箱体的顶部设置有进水管。
进一步地，软性堵头的材料是海绵或橡胶，弯管的材料为塑胶。
与现有技术相比，本发明的具有如下有益效果：
1. 排污泵从污水管道中抽排的污物暂时储存在箱体中，污水经过过滤后可以再次回流到污水管中对污水管进行反复冲洗，既减少了污水的外运次数，提高了工作效率以及水源的利用率，又防止抽排的污水对地面的二次污染。
2. 利用可以正反转的转子泵的抗堵能力，可以对含有泥沙的窨井进行有效清淤，完成对污水管道的正向冲洗和反向冲洗，提高冲洗效率。
3. 本系统可以移动，随时组装马上工作，一段一段地完成对污水管道的冲洗疏通工作。
4. 利用箱体自带的水源可以完成对无水窨井管道的清洗疏通任务。
5. 使用软性堵头可以提高软性堵头与污水井筒壁的密封效果。
