申请日2014.11.14
公开(公告)日2015.02.25
IPC分类号C02F1/14
摘要
本发明涉及环保技术领域，尤其涉及太阳能污水处理池。通过放置污水的盒体，所述盒体一对侧板呈一高一低状;所述盒体底面铺设有硅胶;所述盒体侧壁的顶面固接有倾斜的玻璃罩;所述最高侧壁底部开设有污水进孔，所述污水进孔内安装有进水管，该进水管上设有调节阀;所述最低侧壁通过可拆卸连接装置与集水沟槽连接;所述盒体后壁面上设有连通集水沟槽的出水孔，该出水孔内安装有出水管;使太阳能污水处理池的净化过程简便，且节约资源。
权利要求书
1.太阳能污水处理池，其特征在于，包括放置污水的盒体，所述盒体一 对侧板呈一高一低状;所述盒体底面铺设有硅胶;所述盒体侧壁的顶面固接 有倾斜的玻璃罩;所述最高侧壁底部开设有污水进孔，所述污水进孔内安装 有进水管，该进水管上设有调节阀;所述最低侧壁通过可拆卸连接装置与集 水沟槽连接;所述盒体后壁面上设有连通集水沟槽的出水孔，该出水孔内安 装有出水管。
2.根据权利要求1所述的太阳能污水处理池，其特征在于，所述可拆卸 连接装置包括设置在最低侧壁内设有滑槽;所述集水沟槽测壁面上设有与滑 槽配合使用的三角形滑块。
3.根据权利要求2所述的太阳能污水处理池，其特征在于，所述滑槽从 最低侧壁的前端延伸至最低侧壁的后端。
4.根据权利要求1所述的太阳能污水处理池，其特征在于，所述硅胶为 黑色。
5.根据权利要求1所述的太阳能污水处理池，其特征在于，所述出水管 上设有单向阀。
说明书
太阳能污水处理池
技术领域
本发明涉及环保技术领域，尤其涉及太阳能污水处理池。
背景技术
目前污水的净化处理主要采用过滤法，一般的过滤方法为沉淀、过滤、消 毒，有的还需要进行曝氧;上述过滤方式存在下列缺点：1)需要消耗许多过滤 材料，浪费资源;2)处理过程较为复杂，费时费力。
发明内容
本发明的目的是提供一种节约资源，净化过程简便的太阳能污水处理池。
本发明的技术方案如下：

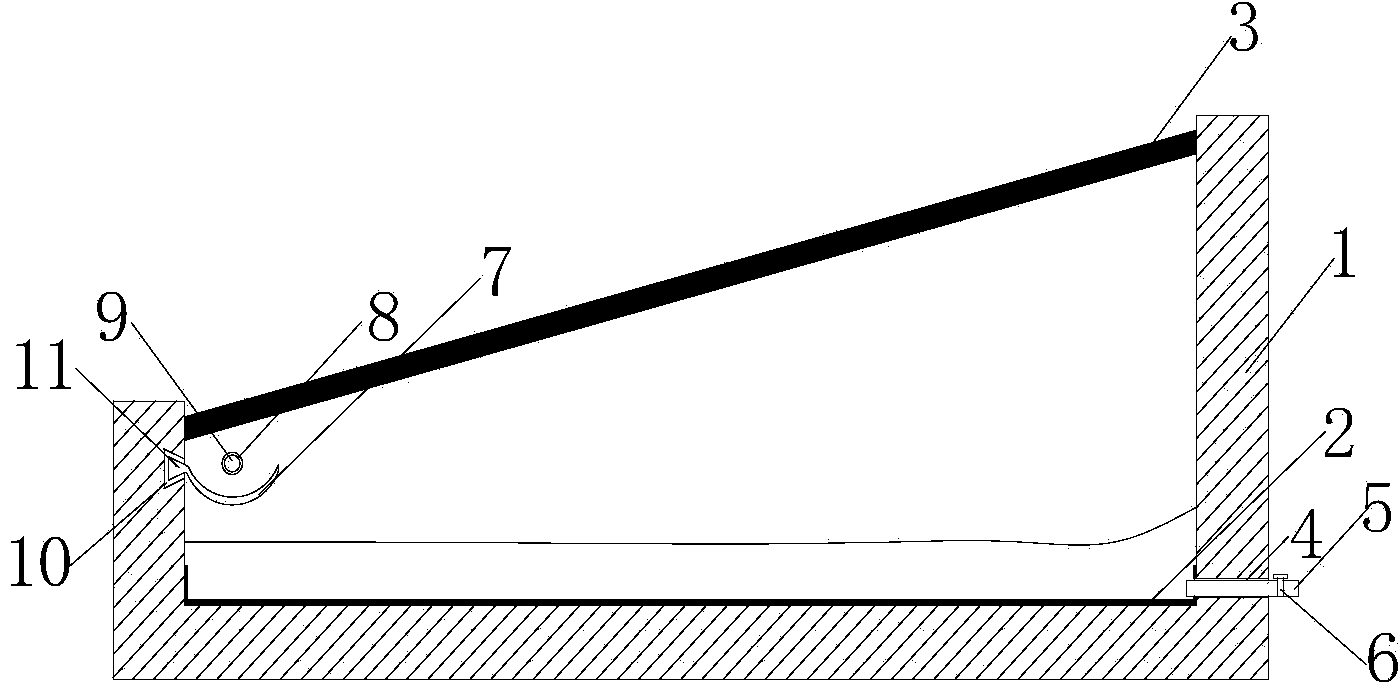

太阳能污水处理池，包括放置污水的盒体，所述盒体一对侧板呈一高一低 状;所述盒体底面铺设有硅胶;所述盒体侧壁的顶面固接有倾斜的玻璃罩;所 述最高侧壁底部开设有污水进孔，所述污水进孔内安装有进水管，该进水管上 设有调节阀;所述最低侧壁通过可拆卸连接装置与集水沟槽连接;所述盒体后 壁面上设有连通集水沟槽的出水孔，该出水孔内安装有出水管。
所述可拆卸连接装置包括设置在最低侧壁内设有滑槽;所述集水沟槽测壁 面上设有与滑槽配合使用的三角形滑块。通过滑槽与三角形滑块实现可拆卸连 接。
所述滑槽从最低侧壁的前端延伸至最低侧壁的后端。能够收集更多纯净水。
所述硅胶为黑色。增加太阳能。
所述出水管上设有单向阀。避免出水管内纯净水的回流。
本发明的有益效果是：污水从进水管进入盒体，太阳光通过透明玻璃照射 在污水上，污水由于太阳能的热能形成水蒸汽向上聚集，成为水滴吸附在玻璃 上;而玻璃采用倾斜设置，水滴将在重力作用下向玻璃倾斜的下方滑动，最后 汇聚到集水沟槽内;再通过出水管收集沟槽内的水;而在进水管设置调节阀避 免盒体内的污水流出;由于最低侧壁通过可拆卸连接装置与集水沟槽连接，便 于将集水沟槽从盒体内抽出后更换。
