申请日2015.01.12
公开(公告)日2015.06.10
IPC分类号C02F9/02; G21F9/20; G21F9/06
摘要
本实用新型公布了一种移动式放射性水处理装置，属于污水处理设备领域。所述的处理装置包括筒状的筒体，将筒体分隔成上腔和下腔的隔板，以及竖直固定在上腔内管状的滤芯;所述的隔板设有连通上腔与下腔的连通孔，连通孔位于滤芯管腔的下方。本实用新型的可移动式放射性水处理装置设备简单，结构紧凑，布局合理，所采用的离子吸附技术处理低放废水工艺对含有钴、锶、铯等放射性核素废水的处理具有较高的去污率及去污系数。
权利要求书
1.一种移动式放射性水处理装置，其特征在于，所述的处理装置包括 筒状的筒体，将筒体分隔成上腔和下腔的隔板，以及竖直固定在上腔内管状 的滤芯;所述的隔板设有连通上腔与下腔的连通孔，连通孔位于滤芯管腔的 下方。
2.根据权利要求1所述的移动式放射性水处理装置，其特征在于，所 述的连通孔内设有导流杆，所述导流杆的截面为槽状，导流杆竖直的卡插在 连通孔内;所述的滤芯套在导流杆上。
3.根据权利要求2所述的移动式放射性水处理装置，其特征在于，所 述上腔内滤芯的数量至少为一个，隔板对应各滤芯管腔的位置设有连通孔， 连通孔内卡插有导流杆。
4.根据权利要求3所述的移动式放射性水处理装置，其特征在于，所 述的上腔内设有用于固定滤芯的固定座和竖直的固定杆;所述的固定座位于 滤芯的上方，固定座上设有固定孔;所述的固定杆套在固定孔内，固定杆的 上端设有螺纹;所述的固定座与滤芯的上端通过螺母与固定杆上的螺纹固定 连接。
5.根据权利要求4所述的移动式放射性水处理装置，其特征在于，所 述的固定座对应滤芯的一侧设有可嵌入滤芯内腔的固定塞。
6.根据权利要求5所述的移动式放射性水处理装置，其特征在于，所 述的上腔设有进水口;所述的下腔设有排水口。
7.根据权利要求6所述的移动式放射性水处理装置，其特征在于，所 述的上腔对应进水口的位置设有改变水流流向的阻挡板。
8.根据权利要求7所述的移动式放射性水处理装置，其特征在于，所 述的上腔底部的侧壁上设有上腔排污口，下腔底部的侧壁上设有下腔排污 口。
9.根据权利要求1所述的移动式放射性水处理装置，其特征在于，所 述管状的滤芯从外到内依次为外层过滤层、离子吸附层和内层过滤层。
10.根据权利要求9所述的移动式放射性水处理装置，其特征在于，所 述滤芯的外层过滤层、内层过滤层的厚度均为4-6毫米，过滤孔径为4-6微 米。
说明书
一种移动式放射性水处理装置
技术领域
本实用新型属于污水处理设备领域，尤其涉及一种移动式放射性水处理 装置。
背景技术
随着我国核工业系统核设施退役工作的展开，以及核技术的广泛应用， 放射性废水处理尤显必要和紧迫，尤其是在检修期间，可能对系统管理进行 清洗，清洗废液要先进行过滤处理，处理完后再进行去离子处理，因而需要 可移动性、集成化、容易使用、高去污率及去污系数、针对不同核素可选多 种滤芯、滤芯重量轻、容易后处理的移动式放射性水处理装置。
发明内容
为达到上述目的，本实用新型提供一种可对含钴锶、铯低放射性水进 行处理移动式放射性水处理装置，具体方案如下：

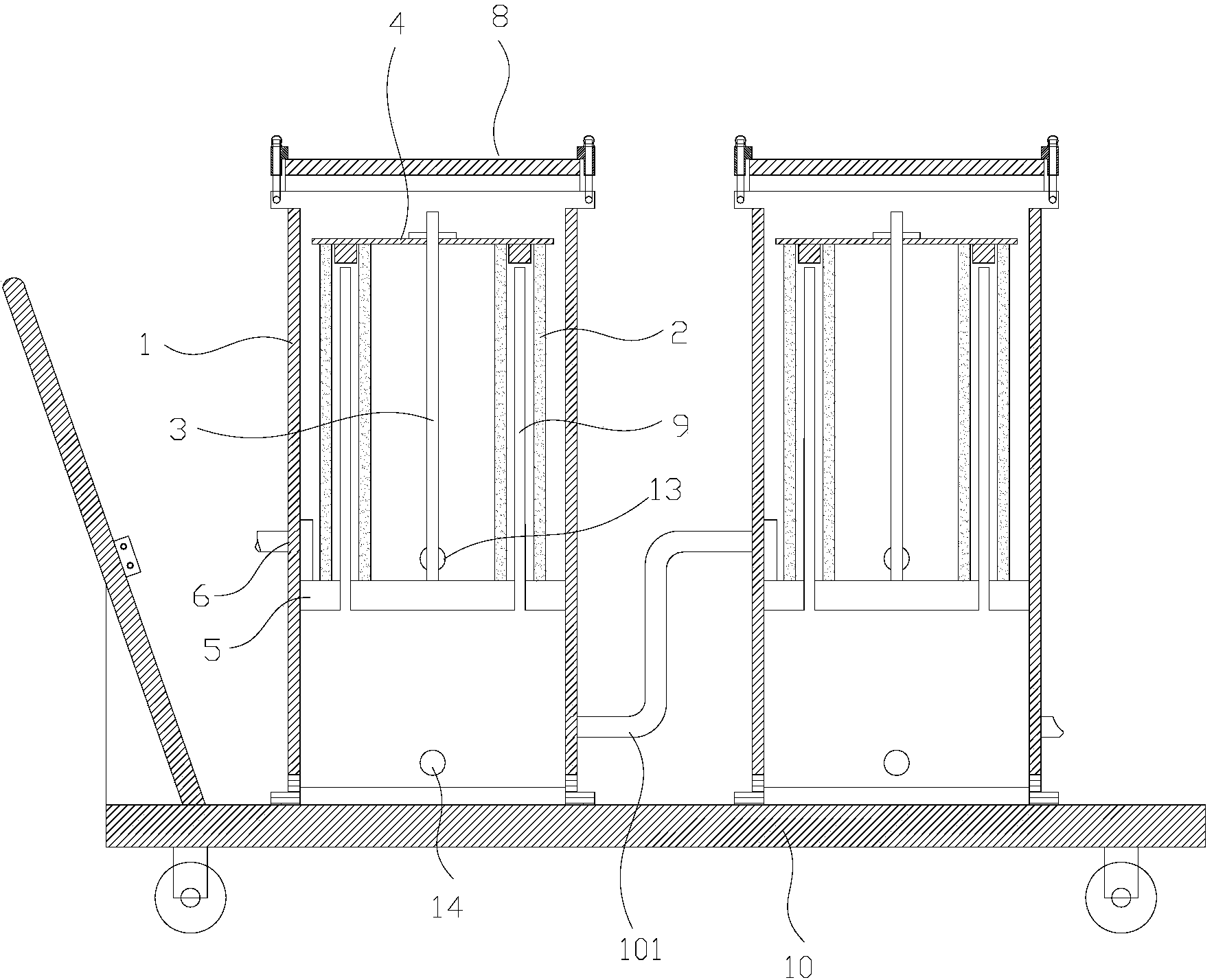

一种移动式放射性水处理装置，所述的处理装置包括筒状的筒体，将筒 体分隔成上腔和下腔的隔板，以及竖直固定在上腔内管状的滤芯;所述的隔 板设有连通上腔与下腔的连通孔，连通孔位于滤芯管腔的下方。
进一步的，所述的连通孔内设有导流杆，所述导流杆的截面为槽状，导 流杆竖直的卡插在连通孔内;所述的滤芯套在导流杆上。
进一步的，所述上腔内滤芯的数量至少为一个，隔板对应各滤芯管腔的 位置设有连通孔，连通孔设有导流杆。
进一步的，所述的上腔内设有用于固定滤芯的固定座和竖直的固定杆; 所述的固定座位于滤芯的上方，固定座上设有固定孔;所述的固定杆套在固 定孔内，上端设有螺纹;所述的固定座与滤芯的上端通过螺母与固定杆上螺 纹固定连接。
进一步的，所述的固定座对应滤芯的一侧设有可嵌入滤芯内腔的固定 塞。
进一步的，所述的上腔设有进水口;所述的下腔设有排水口。
进一步的，所述的上腔对应进水口的位置设有改变水流流向的阻挡板， 避免进入的水流直接冲击滤芯。
进一步的，所述的连接进水口的管道上设有检测水流压力的压力表和检 测水流流量的流量计。
进一步的，所述的上腔底部的侧壁上设有上腔排污口，下腔底部的侧壁 上设有下腔排污口;上腔排污口低于进水口，下腔排污口低于出水口。
优选的，所述管状的滤芯从外到内依次为外层过滤层、离子吸附层和内 层过滤层。
进一步的，所述滤芯的外层过滤层、内层过滤层的厚度均为4-6毫米， 过滤孔径为4-6微米。
进一步的，所述的处理装置还包括密封筒体的桶盖。
本实用新型的移动式放射性水处理装置具有以下特性和优势：
(1)特性
a.可移动、集成化、可高效处理多样性放射性废水;
b.牢固、人性化、容易使用;
c.去污率及去污系数高;
d.可选多种滤芯，针对不同核素;
e.预留标准铅砖屏蔽空间;
f.滤芯选择性高;
g.更换滤芯操作简单，减少暴露时间;
h.滤芯重量轻，容易安装，易于后处理。
(2)优势
a.一次性投入，使成本最小化;
b.高效过滤，选择性吸附净化，快速更换，快速连接以及模块化设计;
c.便于安全安装和运输;
d.降低了配件的库存和零件的互换性;
e.应用性广，处理量大，低处理费用;
f.处理后放射性更低，符合环境保护的要求。
该移动式放射性水处理装置不仅可用于处理核设施退役过程中产生的 放射性废水，也可解决废水处理设施本身退役中产生的放射性废水的处理问 题，同时还可对在役核设施运行、科研、生产及核武器研制生产中产生的放 射性废水进行净化处理;另外，也可用于核应急处理和按需求到各个废液产 生单位执行净化业务，可减少企业的固定投资，实现放射性废水处理装置的 可移动性、集成化、处理放射性废水的多样性和高效性，满足了用户需要; 而且，相对现有的放射性水处理系统，该移动式放射性水处理装置可以避免 因使用系统的蒸发系统带来的对在线系统维护麻烦的问题。
本实用新型的可移动式放射性水处理装置设备简单，结构紧凑，布局合 理，所采用的离子吸附技术处理低放废水工艺对含有钴、锶、铯等放射性核 素废水的处理具有较高的去污率及去污系数。该装置的研制成功不仅实现了 放射性废水处理装置的小型化、可移动化，并且具备一机多能的功能，提高 了设备的使用率。因而，可移动式放射性废水处理装置在放射性废水处理领 域中具有广阔的应用前景。
