申请日2015.01.12
公开(公告)日2015.06.03
IPC分类号C02F9/02
摘要
本实用新型涉及一种筒式工业废水处理设备，包括处理筒体，处理筒体内部设有混合搅拌腔室和分离腔室，混合搅拌腔室底部设有沉淀腔室，沉淀腔室一侧设有入水口，混合搅拌腔室内部设有混合搅拌组件，混合搅拌腔室和分离腔室之间通过过水通道连接，过水通道底部连接混合搅拌腔室，过水通道顶部连接分离筒体，过水通道一侧设有入气口，分离筒体和过水通道之间设有过滤组件，分离筒体底部设有出水口，分离筒体顶部设有气浮出料通道，气浮出料通道连接气浮出料口。本实用新型与现有技术相比具有下列优点：对排出的废水进行处理，自动实现废水的分离处理，给工作人员带来便利，且设备整体结构简单，操作方便，可重复利用，经济环保。
权利要求书
1.一种筒式工业废水处理设备，包括处理筒体，其特征在于：所述 处理筒体内部设有混合搅拌腔室和分离腔室，所述混合搅拌腔室设 于分离腔室底部，所述混合搅拌腔室底部设有沉淀腔室，所述沉淀 腔室一侧设有入水口，所述混合搅拌腔室内部设有混合搅拌组件， 所述混合搅拌腔室和分离腔室之间通过过水通道连接，所述过水通 道底部连接混合搅拌腔室，所述过水通道顶部连接分离筒体，所述 过水通道一侧设有入气口，所述分离筒体和过水通道之间设有过滤 组件，所述分离筒体底部设有出水口，所述分离筒体顶部设有气浮 出料通道，所述气浮出料通道连接气浮出料口。
2.根据权利要求1所述的一种筒式工业废水处理设备，其特征在于： 所述混合搅拌组件包括搅拌轴和转轴，所述搅拌轴设于转轴上。
3.根据权利要求2所述的一种筒式工业废水处理设备，其特征在于： 所述搅拌轴两端的长度低于中间的高度。
4.根据权利要求1所述的一种筒式工业废水处理设备，其特征在于： 所述过水通道底部与混合搅拌腔室接触处设有破乳刷板。
说明书
一种筒式工业废水处理设备
技术领域
本实用新型涉及一种筒式工业废水处理设备，属于废水处理技 术领域。
背景技术
工业废水的一个特点是水质和水量因生产工艺和生产方式的 不同而差别很大。目前，食品、造纸、钢铁等化工企业生产过程中 排放大量的污水，这些污水属于有机废水，这种有机污水需经过处 理才能排放到自然界中，否则直接排放到自然界水体中会迅速消耗 水中的溶解氧，造成水体缺氧而影响鱼类和其他水生动物的生存， 同时污水中的悬浮物易在厌氧条件下分解产生臭气，恶化水质。因 此，急需提供一种新的技术方案解决现有技术中所存在的问题。
发明内容
本实用新型提供。
为达到上述目的，本实用新型采用的技术方案是：

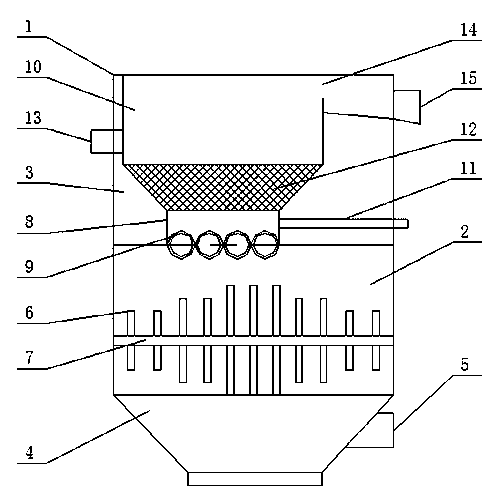

一种筒式工业废水处理设备，包括处理筒体，处理筒体内部设 有混合搅拌腔室和分离腔室，混合搅拌腔室设于分离腔室底部，混 合搅拌腔室底部设有沉淀腔室，沉淀腔室一侧设有入水口，混合搅 拌腔室内部设有混合搅拌组件，混合搅拌腔室和分离腔室之间通过 过水通道连接，过水通道底部连接混合搅拌腔室，过水通道顶部连 接分离筒体，过水通道一侧设有入气口，分离筒体和过水通道之间 设有过滤组件，分离筒体底部设有出水口，分离筒体顶部设有气浮 出料通道，气浮出料通道连接气浮出料口。
上述技术方案的有关内容解释如下：
上述技术方案中，混合搅拌组件包括搅拌轴和转轴，搅拌轴设 于转轴上。
进一步的技术方案，搅拌轴两端的长度低于中间的高度。
优选的，过水通道底部与混合搅拌腔室接触处设有破乳刷板。
由于上述技术方案运用，本实用新型与现有技术相比具有下列 优点：
对排出的废水进行处理，自动实现废水的分离处理，给工作人 员带来便利，且设备整体结构简单，操作方便，可重复利用，经济 环保。
