申请日2015.01.12
公开(公告)日2015.05.13
IPC分类号C02F3/30
摘要
本发明涉及一种养殖废水的再生回用净化装置及方法，概述为与可编程控制器连接的提升泵通过管道将废水加入到水解酸化池中，与可编程控制器连接的搅拌电机通过搅拌桨叶搅拌废水加速水解酸化，水解酸化后的废水自流入膜生物反应器池，废水通过膜生物反应器池内的膜组件经管道由出水泵排出。本发明能够实现养殖场废水的净化处理，使处理后的废水用于农业灌溉，实现了节能减排，减缓了当前我国水资源供需的矛盾。
权利要求书
1.一种养殖废水的再生回用净化装置，其特征在于：该装置包括可编程控制器、与可编 程控制器连接的提升泵通过管道将废水加入到水解酸化池中，在水解酸化池的中部上方安置 有与可编程控制器连接的搅拌电机，搅拌电机的电机轴竖直向下延伸至水解酸化池的底部， 电机轴下端安装有搅拌桨叶，在水解酸化池的右侧为膜生物反应器池，水解酸化池与膜生物 反应器池由隔离墙分开，在膜生物反应器池的内部安置有膜组件，膜组件的上端出水口通过 管道与膜生物反应器池右侧的出水泵连通，膜组件的下端安装有用于曝气的多孔曝气管，多 孔曝气管的一端通过管道与膜生物反应器池右侧的鼓风机连通，所述出水泵与鼓风机均与可 编程控制器连接。
2.根据权利要求1所述的养殖废水的再生回用净化装置，其特征在于：所述水解酸化池 与膜生物反应器池之间隔离墙的高度低于水解酸化池与膜生物反应器池周边墙的高度。
3.根据权利要求1所述的养殖废水的再生回用净化装置，其特征在于：所述水解酸化池 与膜生物反应器池的容积比为1:1。
4.根据权利要求1所述的养殖废水的再生回用净化装置，其特征在于：所述膜组件为孔 径是0.03μm的聚偏氟乙烯超滤膜组件。
5.一种养殖废水的再生回用净化装置的方法，其特征在于包括步骤如下：
(1)在可编程控制器控制下，提升泵将废水加入水解酸化池中;
(2)搅拌电机在可编程控制器控制下，带动搅拌桨叶搅拌废水，使水解酸化池中加入的 缺氧微生物与废水充分混合反应，反应时间为1-2小时。
(3)通过不断加入废水对液面的提升，充分混合反应后的废水经过隔离墙自流入膜生物 反应器池;
(4)水解酸化后的废水流入膜生物反应器池后与加入的好氧微生物充分接触，经膜组件 和出水泵进行固液分离，由出水泵排出;
(5)与上一步(4)动作的同时，鼓风机向膜生物反应器池底部曝气，以提供溶解氧并形 成气液两相流，消除膜组件附近区域的浓差极化从而减缓膜污染。
6.根据权利要求5所述的一种养殖废水的再生回用净化装置的方法，其特征在于：所述 步骤(4)中水解酸化后的废水在膜生物反应器池内的停留时间为1-2小时。
说明书
一种养殖废水的再生回用净化装置及方法
技术领域
本发明属于污水处理技术领域，尤其是一种养殖废水的再生回用净化装置及方法。
背景技术
随着经济和社会的发展，人们对肉类的需求日益增加，然而养殖场规模的扩大使得废水排放量和污染增加，造成水体环境污染的加剧。当前，养殖废水的处理通常采用常规的生化处理工艺，使之达到排放标准后直接排入受纳水体或市政污水管网。无论是排入受纳水体或市政污水管网，均增加了污染物排放量，加重了水环境的负担，同时也消耗了大量的水资源，加剧了水资源的短缺。
发明内容
本发明的目的是针对现有技术的不足，而提出一种养殖废水的再生回用净化装置及方法。
本发明解决其技术问题是采取以下技术方案实现的：

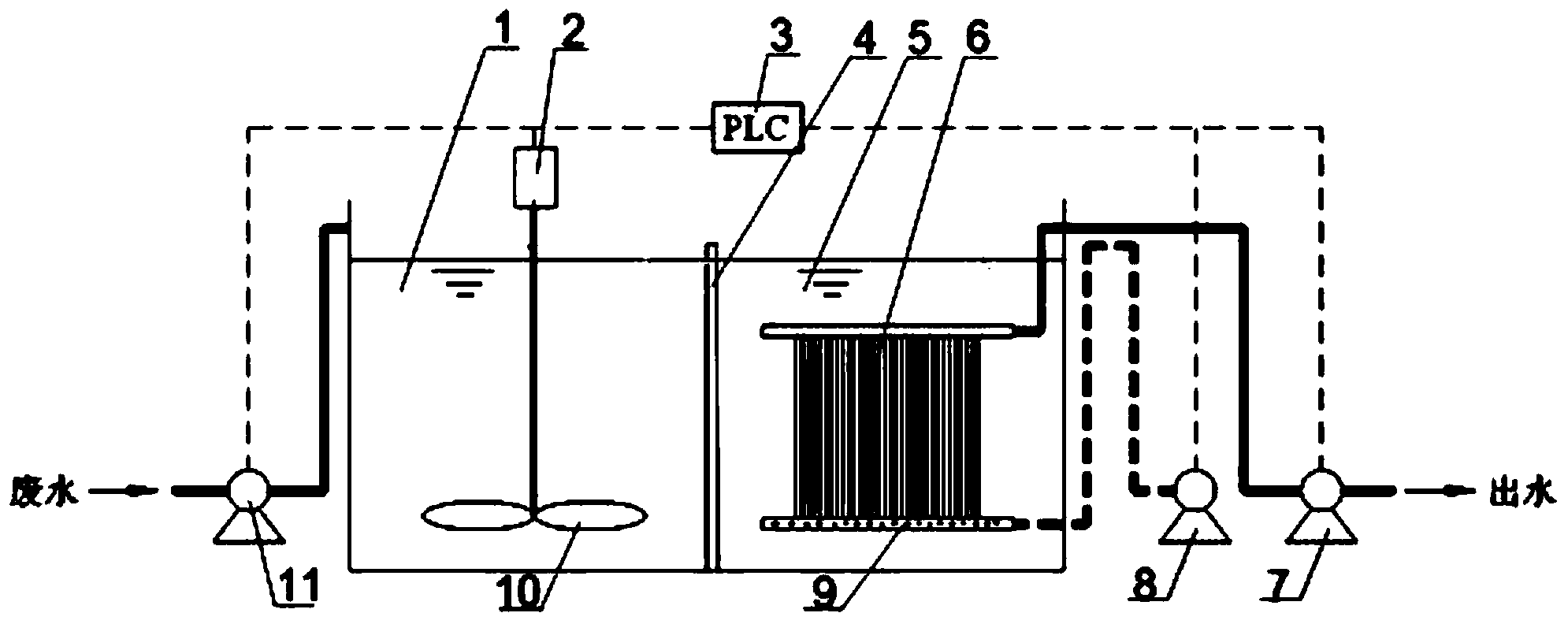

一种养殖废水的再生回用净化装置，该装置包括可编程控制器、与可编程控制器连接的提升泵通过管道将废水加入到水解酸化池中，在水解酸化池的中部上方安置有与可编程控制器连接的搅拌电机，搅拌电机的电机轴竖直向下延伸至水解酸化池的底部，电机轴下端安装有搅拌桨叶，在水解酸化池的右侧为膜生物反应器池，水解酸化池与膜生物反应器池由隔离墙分开，在膜生物反应器池的内部安置有膜组件，膜组件的上端出水口通过管道与膜生物反应器池右侧的出水泵连通，膜组件的下端安装有用于曝气的多孔曝气管，多孔曝气管的一端通过管道与膜生物反应器池右侧的鼓风机连通，所述出水泵与鼓风机均与可编程控制器连接。
而且，所述水解酸化池与膜生物反应器池之间隔离墙的高度低于水解酸化池与膜生物反应器池周边墙的高度。
而且，所述水解酸化池与膜生物反应器池的容积比为1:1。
而且，所述膜组件为孔径是0.03μm的聚偏氟乙烯超滤膜组件。
一种养殖废水的再生回用净化装置的方法，包括步骤如下：
(1)在可编程控制器控制下，提升泵将废水加入水解酸化池中;
(2)搅拌电机在可编程控制器控制下，带动搅拌桨叶搅拌废水，使水解酸化池中加入的缺氧微生物与废水充分混合反应，反应时间为1-2小时。
(3)通过不断加入废水对液面的提升，充分混合反应后的废水经过隔离墙自流入膜生物 反应器池;
(4)水解酸化后的废水流入膜生物反应器池后与加入的好氧微生物充分接触，经膜组件和出水泵进行固液分离，由出水泵排出;
(5)与上一步(4)动作的同时，鼓风机向膜生物反应器池底部曝气，以提供溶解氧并形成气液两相流，消除膜组件附近区域的浓差极化从而减缓膜污染。
而且，所述步骤(4)中水解酸化后的废水在膜生物反应器池内的停留时间为1-2小时。
本发明的优点和积极效果是：
1、本发明集水解酸化和超滤膜生物反应器技术为一体的组合膜分离技术，充分利用二者的优点，最大限度去除养殖废水中的有机物，使之达到《农田灌溉水质标准》(GB5084-2005)的要求。
2、水解酸化可以提高废水中的有机物的可生化性，提高后续膜生物反应器对有机物的去除效果，所有反应在一个装置内完成，减少了占地面积，提高了产水的水质，降低了废水的处理成本。
3、废水回用与农业灌溉，一方面提高了废水的回用率，降低了对水环境的污染;另一方面节约了水资源，减轻了当前日益严峻的水资源供需矛盾，有利于节能减排的顺利实现。
