申请日2015.02.05
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要
本实用新型属于污水处理设备技术领域，具体涉及一种脱氮-纳滤的渗滤液处理装置。包括沉淀池、第一缺氧池、好氧池、第二缺氧池、脱氮池、活性碳过滤器、聚酰胺纳滤膜，分离池，沉淀池下面有水流管道和第一缺氧池、好氧池、第二缺氧池相联，第二缺氧池通过提升泵和脱氮池相连接，脱氮池的一端和活性碳过滤器连接，活性碳过滤器和聚酰胺纳滤膜连接，聚酰胺纳滤膜和分离池连接，所述分离池为长方形槽体，槽体内有至少一个向上倾斜的隔板，上面的隔板和下面的隔板开口的方向不同。提供一种提高工作效率、使用寿命高的渗滤液处理装置。
权利要求书
1.一种脱氮-纳滤的渗滤液处理装置，其特征在于，包括沉淀池、第一缺氧池、好氧池、第二缺氧池、脱氮池、活性碳过滤器、聚酰胺纳滤膜、分离池，沉淀池下面有水流管道和第一缺氧池、好氧池、第二缺氧池相联，第二缺氧池通过提升泵和脱氮池相连接，脱氮池的一端和活性碳过滤器连接，活性碳过滤器和聚酰胺纳滤膜连接，聚酰胺纳滤膜和分离池连接，所述分离池为长方形槽体，槽体内有至少一个向上倾斜的隔板，上面的隔板和下面的隔板开口的方向不同。
2.根据权利要求1所述的一种脱氮-纳滤的渗滤液处理装置，其特征在于，所述的好氧池底部设置有搅拌器。
3.根据权利要求1所述的一种脱氮-纳滤的渗滤液处理装置，其特征在于，所述的聚酰胺纳滤膜为1-2nm。
说明书
一种脱氮-纳滤的渗滤液处理装置
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种脱氮-纳滤的渗滤液处理装置。
技术背景
纳滤是介于反渗透和超滤之间的一种膜分离技术, 是目前世界水处理领域研究的热点之一. 纳滤膜对溶质的截留性能介于反渗透膜和超滤膜之间，反渗透膜几乎对所有的溶质都有很高的脱除率, 但超滤膜只对特定的溶质具有高脱除率. 其孔径范围在纳米级, 一般在1~ 2 nm, 纳滤膜通常表面荷负电, 对不同电荷和不同价态的离子具有相应不同的Donann 电位，纳滤膜的孔径和表面特征决定了其独特的性能; 纳滤膜属于压力驱动膜, 可在很低的操作压力下高效地脱除有毒有害物质, 同时有效地保留水中对人体有益的微量元素和矿物质。
但是目前使用纳滤的设备和技术，由于没有前步骤的预处理，而让有些含氮量高的废水，通过纳滤膜，这样对纳滤膜的工作效率和使用寿命都有很大的影响。
实用新型内容
本实用新型克服了现有技术中的不足，提供一种提高工作效率、使用寿命高的渗滤液处理装置。

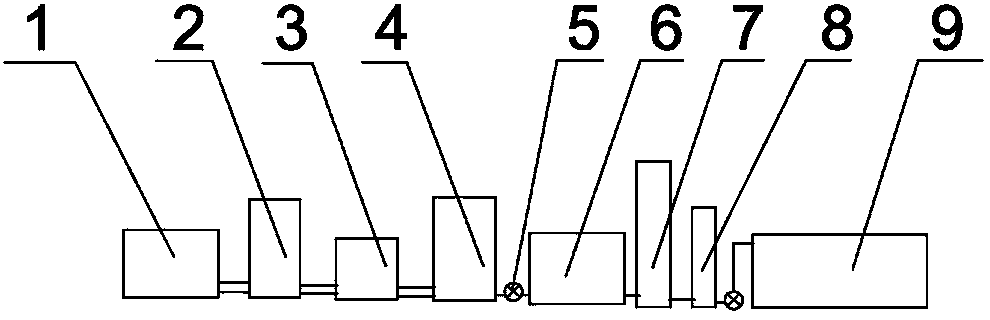

一种脱氮-纳滤的渗滤液处理装置，包括沉淀池、第一缺氧池、好氧池、第二缺氧池、脱氮池、活性碳过滤器、聚酰胺纳滤膜，分离池，沉淀池下面有水流管道和第一缺氧池、好氧池、第二缺氧池相联，第二缺氧池通过提升泵和脱氮池相连接，脱氮池的一端和活性碳过滤器连接，活性碳过滤器和聚酰胺纳滤膜连接，聚酰胺纳滤膜和分离池连接，所述分离池为长方形槽体，槽体内有至少一个向上倾斜的隔板，上面的隔板和下面的隔板开口的方向不同。
进一步地，所述的好氧池底部设置有搅拌器。
进一步地，所述的聚酰胺纳滤膜为1-2nm。
有益效果：
活性碳过滤器可以过滤更为细小的沙石和磷和污泥，而分离池的向上的隔板可以方便除去细小的泥沙，便于清洗，聚酰胺纳滤膜使用后，COD去除率达85-99.99%，出水电导率由8mS/cm降至1.998mS/cm，色度低于10度。
