申请日2015.02.05
公开(公告)日2015.07.15
IPC分类号C02F101/30; C02F9/04
摘要
本实用新型公开了一种新型高效芬顿法处理有机废水折流式一体化设备，其中，处理容器内依次设有加药区、反应区、PH调节区和沉淀区，加药区的入口与进水管连接，沉淀区的出水口为一体化设备的出水口，反应区内均匀安装有两个竖向的折板和一个竖向的隔板，隔板安装于反应区的中部且与处理容器的内底面密封连接，两个折板分别安装于隔板的两侧，折板的下段向水流的方向弯折10-30°，隔板的顶部与处理容器的顶部内壁之间、折板与处理容器的底部内壁之间均留有过水通道。本实用新型通过在反应区增加折板和隔板，使混合药液的污水在反应区内流动时充分混合均匀并充分反应，提高处理容器的容积利用率;本一体化设备采用一体化结构，节省了占地面积。
权利要求书
1.一种新型高效芬顿法处理有机废水折流式一体化设备，包括H2SO4加药 器、H2O2加药器、FeSO4加药器、NaOH加药器和处理容器，其特征在于：所述 处理容器内依次设有加药区、反应区、PH调节区和沉淀区，所述加药区的入口 与进水管连接，所述沉淀区的出水口为所述一体化设备的出水口，所述反应区 内均匀安装有两个竖向的折板和一个竖向的隔板，所述隔板安装于所述反应区 的中部且与所述处理容器的内底面密封连接，两个所述折板分别安装于所述隔 板的两侧，所述折板的下段向水流的方向弯折10-30°，所述隔板的顶部与所述 处理容器的顶部内壁之间、所述折板与所述处理容器的底部内壁之间均留有过 水通道。
2.根据权利要求1所述的新型高效芬顿法处理有机废水折流式一体化设 备，其特征在于：所述PH调节区内安装有由电机驱动的搅拌器。
3.根据权利要求1所述的新型高效芬顿法处理有机废水折流式一体化设 备，其特征在于：所述沉淀区为倾斜安装有多个斜板的斜板沉淀区。
4.根据权利要求1所述的新型高效芬顿法处理有机废水折流式一体化设 备，其特征在于：所述进水管上安装有混合器，所述H2SO4加药器的出口与所 述混合器的入口连接，所述H2O2加药器的出口和所述FeSO4加药器的出口均与 所述加药区的入口连接，所述NaOH加药器的出口与所述PH调节区的入口连接。
5.根据权利要求1所述的新型高效芬顿法处理有机废水折流式一体化设 备，其特征在于：所述加药区和所述PH调节区内分别设PH检测头，所述PH 检测头的输出端与外置的PH监测仪的输入端连接。
6.根据权利要求1所述的新型高效芬顿法处理有机废水折流式一体化设 备，其特征在于：所述沉淀区的底部与所述反应区的底部之间安装有污泥管， 所述污泥管上安装有污泥泵;所述反应区的底部和所述沉淀区的底部均安装有 排泥管，所述排泥管上安装有排泥阀。
说明书
一种新型高效芬顿法处理有机废水折流式一体化设备
技术领域
本实用新型涉及一种有机废水处理设备，尤其涉及一种新型芬顿法处理有 机废水折流式一体化设备。
背景技术
在众多的高级氧化工艺中，芬顿氧化法以其氧化机理简单、反应速度快、 可以产生絮凝等其他的一般化学工艺无法比拟的优点而备受亲睐。在酸性条件 下，H2O2在Fe2+离子的催化作用下可有效的将酒石酸氧化。后人将H2O2和Fe2+命名为Fenton试剂。该法既可以作为废水的预处理，又可以作为废水的最终深 度处理，所以受到国内外的广泛关注。
人们为进一步提高对有机物的去除效果，以标准芬顿为基础，通过改变和 耦合反应条件，改善反应机制，得到了一系列相类似的类芬顿处理设施，如光- 芬顿，超声波-芬顿等，其机理主要是光、超声波本身具有降解氧化物的能力， 并且能够促进芬顿试剂中羟基自由基的生成，加快反应速度，提高废水处理率， 使废水的处理效果更佳，但是，上述各种处理设备的工艺费用较高，比如光-芬 顿，如果能够利用太阳光可以节省不少资金;比如电-芬顿，处理费用较高，一 直不能够被推广。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种结构简单、成本低 廉的新型高效芬顿法处理有机废水折流式一体化设备。
本实用新型通过以下技术方案来实现上述目的：

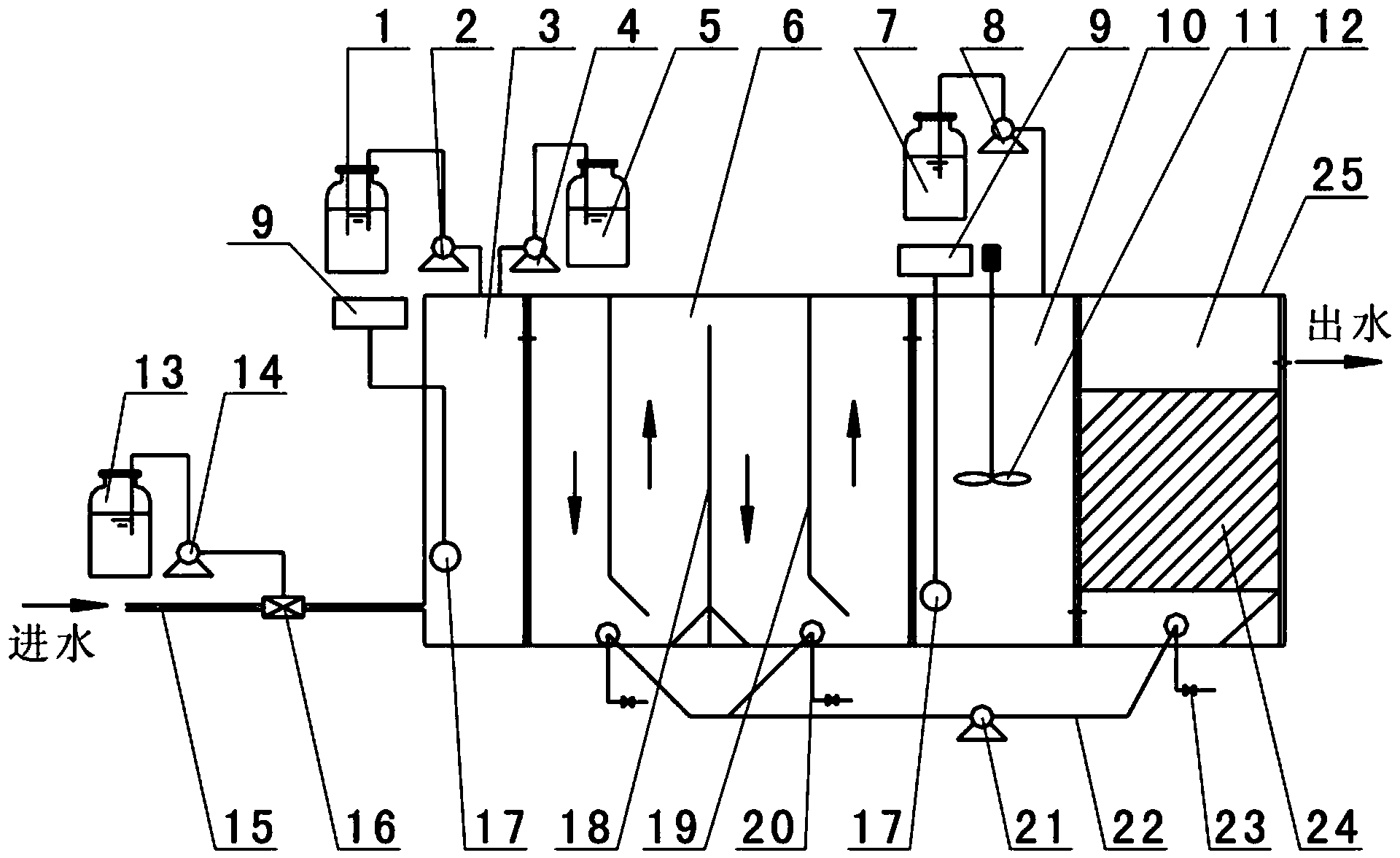

一种新型高效芬顿法处理有机废水折流式一体化设备，包括H2SO4加药器、 H2O2加药器、FeSO4加药器、NaOH加药器和处理容器，所述处理容器内依次设 有加药区、反应区、PH调节区和沉淀区，所述加药区的入口与进水管连接，所 述沉淀区的出水口为所述一体化设备的出水口，所述反应区内均匀安装有两个 竖向的折板和一个竖向的隔板，所述隔板安装于所述反应区的中部且与所述处 理容器的内底面密封连接，两个所述折板分别安装于所述隔板的两侧，所述折 板的下段向水流的方向弯折10-30°，所述隔板的顶部与所述处理容器的顶部内 壁之间、所述折板与所述处理容器的底部内壁之间均留有过水通道。
进一步，所述PH调节区内安装有由电机驱动的搅拌器。
优选地，所述沉淀区为倾斜安装有多个斜板的斜板沉淀区。
具体地，所述进水管上安装有混合器，所述H2SO4加药器的出口与所述混 合器的入口连接，所述H2O2加药器的出口和所述FeSO4加药器的出口均与所述 加药区的入口连接，所述NaOH加药器的出口与所述PH调节区的入口连接。
所述加药区和所述PH调节区内分别设PH检测头，所述PH检测头的输出 端与外置的PH监测仪的输入端连接。
所述沉淀区的底部与所述反应区的底部之间安装有污泥管，所述污泥管上 安装有污泥泵;所述反应区的底部和所述沉淀区的底部均安装有排泥管，所述 排泥管上安装有排泥阀。
本实用新型的有益效果在于：
本实用新型通过在反应区增加折板和隔板，使混合药液的污水在反应区内 流动时充分混合均匀并充分反应，在同等反应区间内延长了试剂与水的反应时 间，取消了以往芬顿反应需要搅拌的装置和流程，提高处理容器的容积利用率; 本实用新型将将加药区、反应区、PH调节区和沉淀区设计为一体化结构，将四 者布置在同一处理容器内，从而节省了占地面积，降低了成本并提高了效率。
