申请日2015.02.05
公开(公告)日2015.07.08
IPC分类号F25B30/06; F28G9/00; F25B43/00
摘要
一种带自清洗换热器的污水源热泵系统。整个系统包括污水干渠，一级取水池，所述的一级取水池中设置一级回转式机械格栅、一级取水泵、污泥泵，二级取水池，所述的二级取水池中设置二级回转式机械格栅、二级取水泵，二级取水泵连着污水供水管道，在污水供水管道上设置毛发过滤器，毛发过滤器后设置壳管式换热器，水源热泵用于供热制冷。两级回转式机械格栅的设置，保证管程不阻塞;污泥泵可以保证一级取水泵正常取水。壳管式换热器可通过四个阀门切换进行自清洗管程。
权利要求书

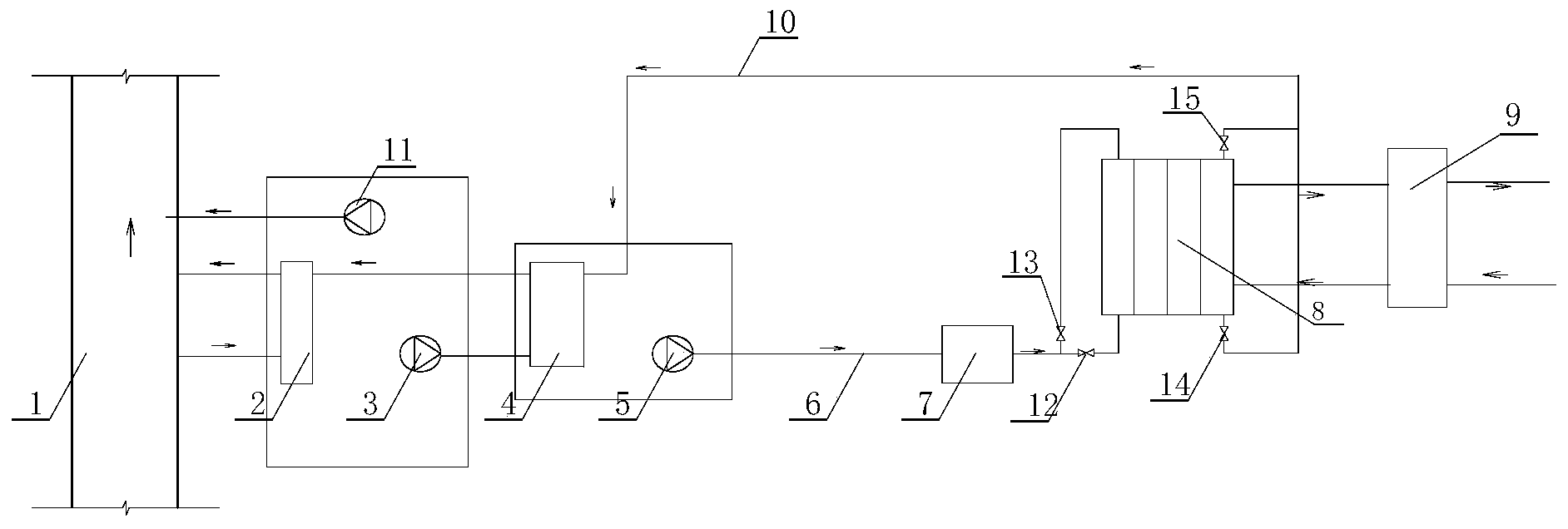

1.一种带自清洗换热器的污水源热泵系统，其特征在于：整个系统包括污 水干渠(1)，一级取水池，所述的一级取水池中设置一级回转式机械格栅(2)、 一级取水泵(3)、污泥泵(11)，二级取水池，所述的二级取水池中设置二级回 转式机械格栅(4)、二级取水泵(5)，二级取水泵(5)连着污水供水管道(6)， 在污水供水管道(6)上设置毛发过滤器(7)，毛发过滤器(7)后设置壳管式换 热器(8)，壳管式换热器(8)的管程是污水、壳程是与其换热的净水，管程排 出的污水经过污水回水管道(10)排出，污水回水管道(10)连接着二级回转式 机械格栅(4)的杂物落料槽，再连着一级回转式机械格栅(2)的杂物落料槽，最 后连接到污水干渠(1)下游;污泥泵(11)也通过管道连接到污水干渠(1)下 游;壳管式换热器(8)连接着水源热泵(9);
所述毛发过滤器(7)后的污水供水管道(6)分为两条管道，一条设置阀门 A(12)连接到壳管式换热器(8)管程的Ⅰ端、另一条设置阀门B(13)连接到 壳管式换热器(8)管程的Ⅱ端，在壳管式换热器(8)管程的Ⅰ端还设置有带阀 门C(14)的管道连接到污水回水管道(10)，而在壳管式换热器(8)管程的Ⅱ 端还设置有带阀门D(15)的管道连接到污水回水管道(10)。
说明书
带自清洗换热器的污水源热泵系统
技术领域
本实用新型属于污水源热泵系统，尤其涉及一种带自清洗换热器的污水源热 泵系统。
背景技术
污水冷热源的利用，可以缓解目前能源紧张的形势，有着良好的节能效果、 环保效益与经济效益，将节约日益紧缺的淡水资源，为能源利用开辟新的领域， 为综合全面利用水资源提供一条新的思路。污水冷热源之所以没有大面积使用与 推广主要是因为其水质不能满足目前水循环系统中所要求的水质标准，在实际运 行的工程当中往往是这些污物堵塞水泵与换热器，造成系统性能明显下降，甚至 不能运行。
为解决上述问题，行业利用除污机等机械设备进行反冲洗除污和回转式机械 格栅，在从污水干渠取水时需要设置一个取水池，取水池入口处设置一个回转式 机械格栅，在取水池中设置水泵用于给除污机供水，这样整个系统能取到悬浮物 较少的污水。
然而这样的系统存在两个问题，首先设置一个取水池，取水池在工作一段时 间后泥砂会出现沉积，随着取水池中的淤泥越积越多，在一个运行周期后泥浆会 把取水泵给埋住，甚至拔不出取水泵，其取水功能也就丧失。目前解决的方案是， 人工清理，利用清污车进行吸污，每个运行周期花费约5-7万元。给运行带来负 担。第二个问题是，由于只设置一个取水池，并只设置一个回转式机械格栅，舍 得污水中的杂质颗粒只能经过一级过滤，如果选用回转式机械格栅的耙齿栅隙较 大则会漏过大颗粒杂质，如果耙齿栅隙较小，则会影响过水流量。另一方面换热 器如果不定期清洗，则容易出现附着污垢，影响换热效率。
实用新型内容
本实用新型为了克服上述现有技术存在的不足，有效地解决泥砂积存在取水 池影取水泵、回转式机械格栅设置不足、换热器污垢等问题，提供了一种带自清 洗换热器的污水源热泵系统。
本实用新型解决其技术问题所采用的技术方案是：整个系统包括污水干渠， 一级取水池，所述的一级取水池中设置一级回转式机械格栅、一级取水泵、污泥 泵，二级取水池，所述的二级取水池中设置二级回转式机械格栅、二级取水泵， 二级取水泵连着污水供水管道，在污水供水管道上设置毛发过滤器，毛发过滤器 后设置壳管式换热器，壳管式换热器的管程是污水、壳程是与其换热的净水，管 程排出的污水经过污水回水管道排出，污水回水管道连接着二级回转式机械格栅 的杂物落料槽，再连着一级回转式机械格栅的杂物落料槽，最后连接到污水干渠 下游;污泥泵也通过管道连接到污水干渠下游;
壳管式换热器连接着水源热泵;
所述毛发过滤器后的污水供水管道分为两条管道，一条设置阀门A连接到壳 管式换热器管程的Ⅰ端、另一条设置阀门B连接到壳管式换热器管程的Ⅱ端，在 壳管式换热器管程的Ⅰ端还设置有带阀门C的管道连接到污水回水管道，而在壳 管式换热器管程的Ⅱ端还设置有带阀门D的管道连接到污水回水管道。
阀门A、阀门D开启时，阀门B、阀门C关闭，污水在壳管式换热器壳程正 方向流动，阀门B、阀门C开启时，阀门A、阀门D关闭，污水在壳管式换热器 壳程反方向流动进行反向自清洗，将附着的杂质清理到污水回水管道中。
本实用新型的益处与效果是，
两级回转式机械格栅的设置，可以将大颗粒和小颗粒杂质分别过滤，提供壳 管式污水换热器所需的污水，保证管程不阻塞;在一级取水池设置污泥泵可以在 系统晚间或不运行时，随时开启，将一级取水池中沉积的污泥等杂质排出到污水 干渠下游，保证一级取水泵正常取水。壳管式换热器可通过四个阀门切换进行自 清洗管程。据测算，对于5万平方米的建筑物该系统每年的除污成本在1万元左 右，且一年只需清理一次。
